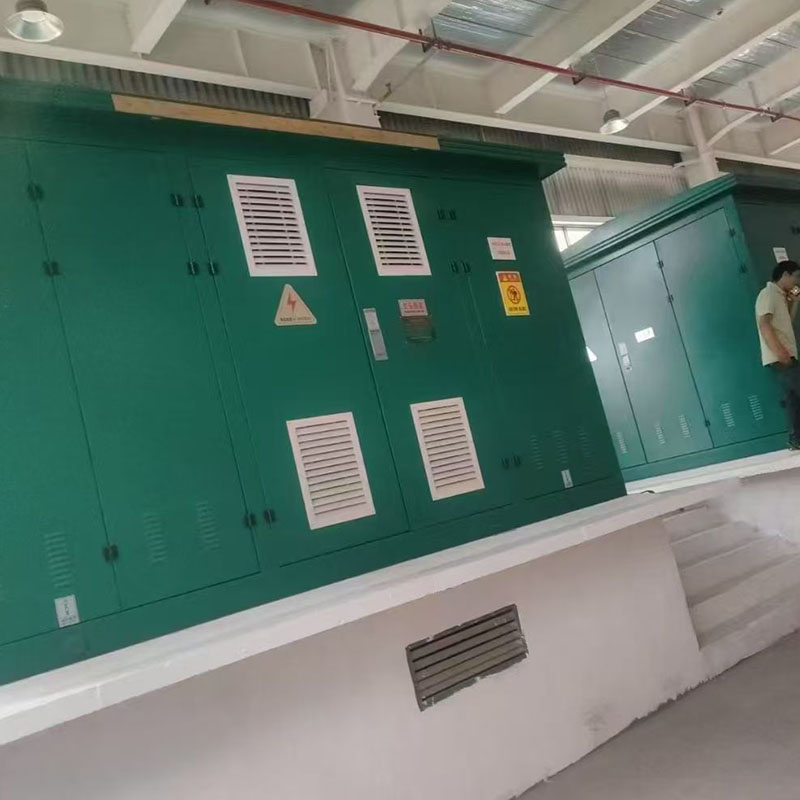

Sous-station préfabriquée de type européen/transformateur combiné ZGS

Présentation du produit

Le transformateur monté sur socle de type américain ZGS12 est un équipement de distribution d'énergie préfabriqué extérieur intégré développé indépendamment par Mingtuo Electric. Il intègre un interrupteur de charge haute tension, des fusibles enfichables à double sensibilité, un transformateur immergé dans l'huile et une armoire de sortie basse tension dans un réservoir d'huile scellé partagé, adoptant une conception immergée dans l'huile entièrement scellée et entièrement isolée.

Il prend en charge les modes d'alimentation électrique à réseau en anneau et à terminal unique, largement appliqués dans la rénovation du réseau électrique urbain, les communautés résidentielles, les places commerciales, les centrales photovoltaïques distribuées, les parcs industriels et les projets d'alimentation électrique de construction temporaire.

Avantages principaux du produit

Structure à réservoir unique intégrée ultra-compacte

Tous les composants de protection haute tension et le corps du transformateur partagent un réservoir d'huile scellé. Le volume global ne représente que 1/3 à 1/5 de la sous-station européenne avec la même capacité, ce qui réduit considérablement l'occupation du sol et les coûts de construction civile. La conception intégrée à boîtier unique simplifie le transport maritime et terrestre ainsi que la mise en place des fondations sur site.

Isolation complète et sécurité élevée au toucher

Les lignes entrantes haute tension adoptent des connecteurs de câble coudés entièrement isolés ; La surface extérieure du raccord de câble est sans électrification et peut être touchée pour un fonctionnement sûr. Le fusible de secours à limitation de courant à fusible enfichable à double sensibilité réalise une double protection contre les surintensités et les surcharges, évitant ainsi l'épuisement de l'équipement. La conception de mise à la terre à trois points élimine les pièces sous tension exposées pour éviter les accidents de choc électrique.

Faible entretien et longue durée de vie

Le réservoir d'huile entièrement scellé isole l'huile isolante de l'air, ralentissant ainsi le vieillissement de l'huile pour un fonctionnement à long terme sans entretien. Les bornes de fusible et de câble enfichables standard permettent un remplacement rapide des composants endommagés sans démontage complexe. Le boîtier en acier laminé à froid avec revêtement électrostatique extérieur anticorrosion s'adapte aux environnements extérieurs pluvieux, poussiéreux et très humides.

Compartiment basse tension personnalisé et flexible

Prend en charge les schémas de câblage du réseau principal en anneau et du terminal d'alimentation unique, réalisant une commutation d'alimentation transparente pour améliorer la fiabilité de l'alimentation. Le compartiment basse tension réserve de nombreux rails d'installation pour le MCCB, les compteurs de puissance multifonctions, le commutateur de transfert automatique ATS et les modules de compensation de puissance réactive, entièrement personnalisables en fonction des exigences de charge de l'utilisateur.

Noyau de transformateur à faible perte

Le transformateur immergé dans l'huile intégré adopte un noyau en tôle d'acier au silicium, caractérisé par une faible perte à vide, un faible bruit de fonctionnement et une forte résistance aux courts-circuits et aux surcharges. Il permet un fonctionnement en surcharge de longue durée sans raccourcir la durée de vie, stable pour les scénarios industriels continus à forte charge.

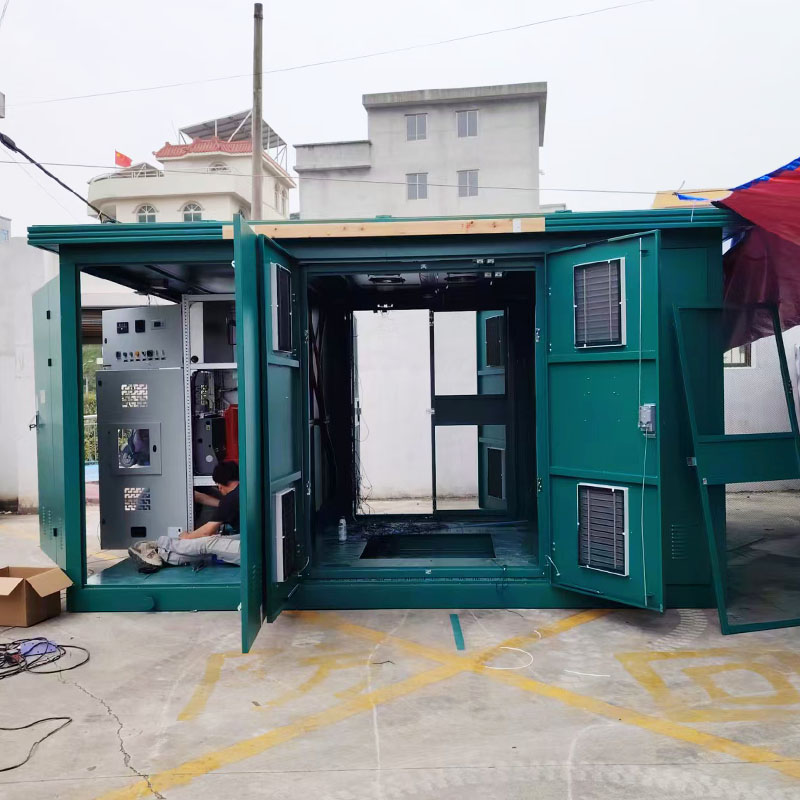

Structure interne
Compartiment haute tension (côté gauche) Équipé d'un interrupteur de charge, d'un fusible enfichable à double sensibilité, de connecteurs de câble coudés et d'un parafoudre immergé dans l'huile. Tous les composants sous tension haute tension sont immergés dans l'huile isolante du transformateur, entièrement scellés et isolés ; fenêtres de fonctionnement réservées pour le remplacement des fusibles et l’inspection de routine.

Réservoir principal du transformateur (zone centrale) Noyau et enroulement de transformateur triphasé immergé dans l'huile, réservoir d'huile partagé avec composants haute tension. Structure de radiateur exposée à trois côtés pour une dissipation efficace de la chaleur, équipée d'un indicateur de niveau d'huile, d'une soupape de surpression et d'une vanne de vidange d'huile pour une surveillance et un entretien faciles.

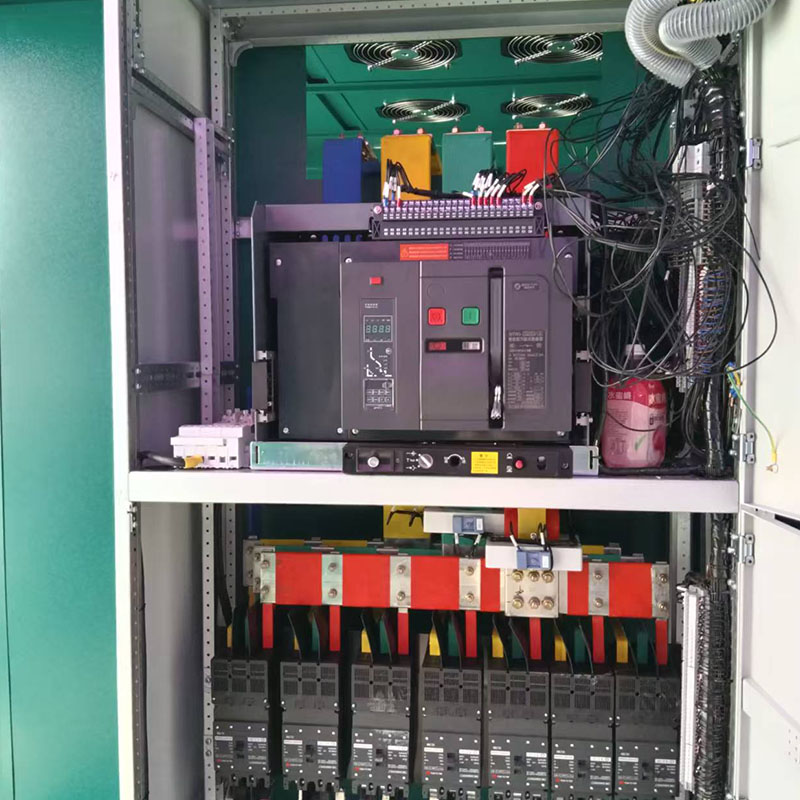

Compartiment de sortie basse tension (côté droit) Cloison en acier indépendante séparée du réservoir du transformateur. Rails de montage réservés pour disjoncteurs à boîtier moulé, compteurs de puissance multifonctions, borniers et dispositifs de compensation de puissance réactive. Communication RS485 réservée à l'amarrage du système de surveillance de l'alimentation intelligent.

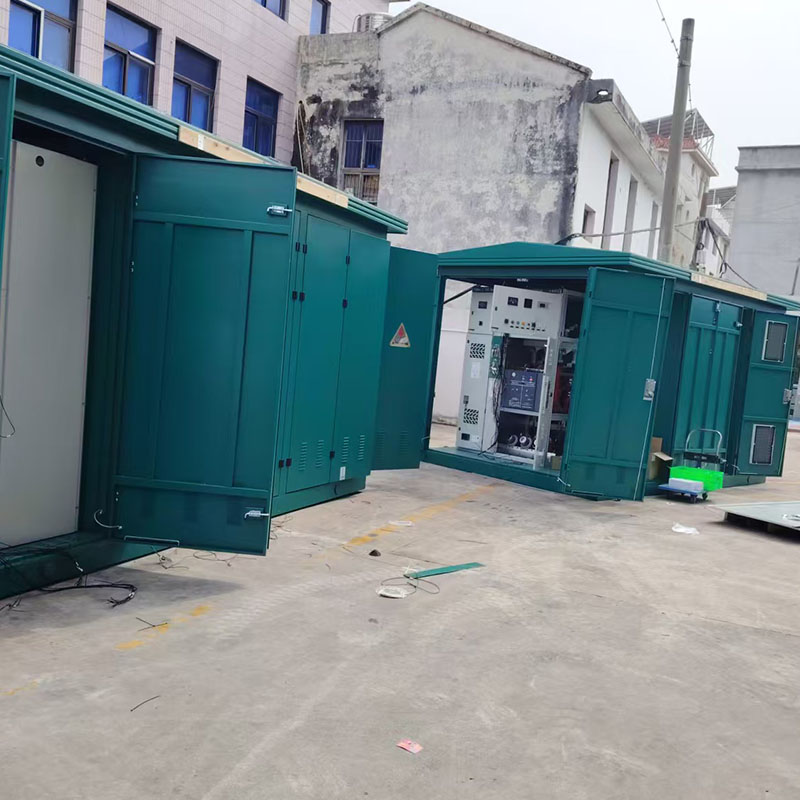

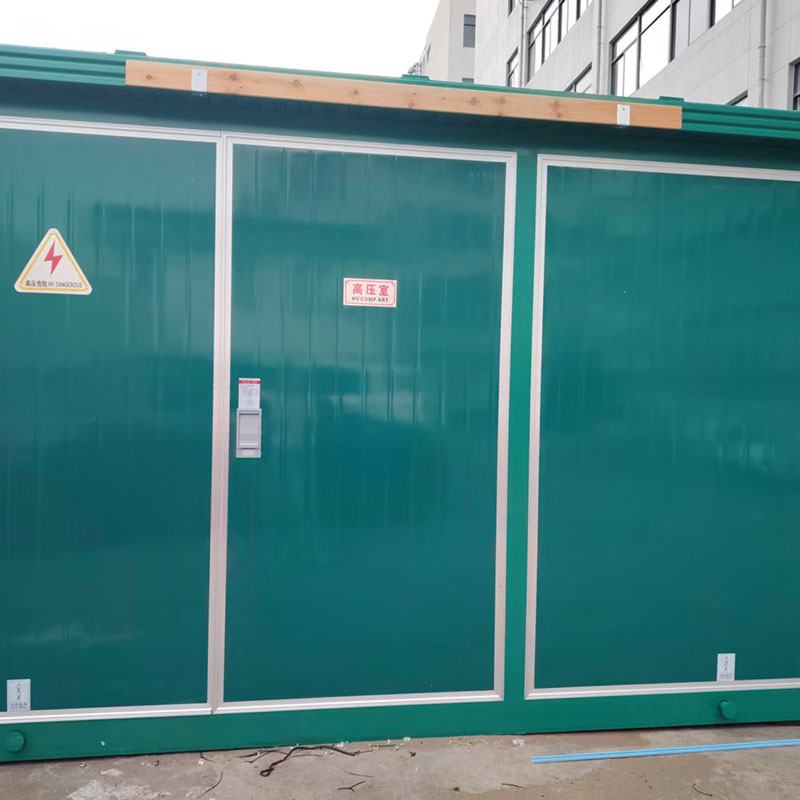

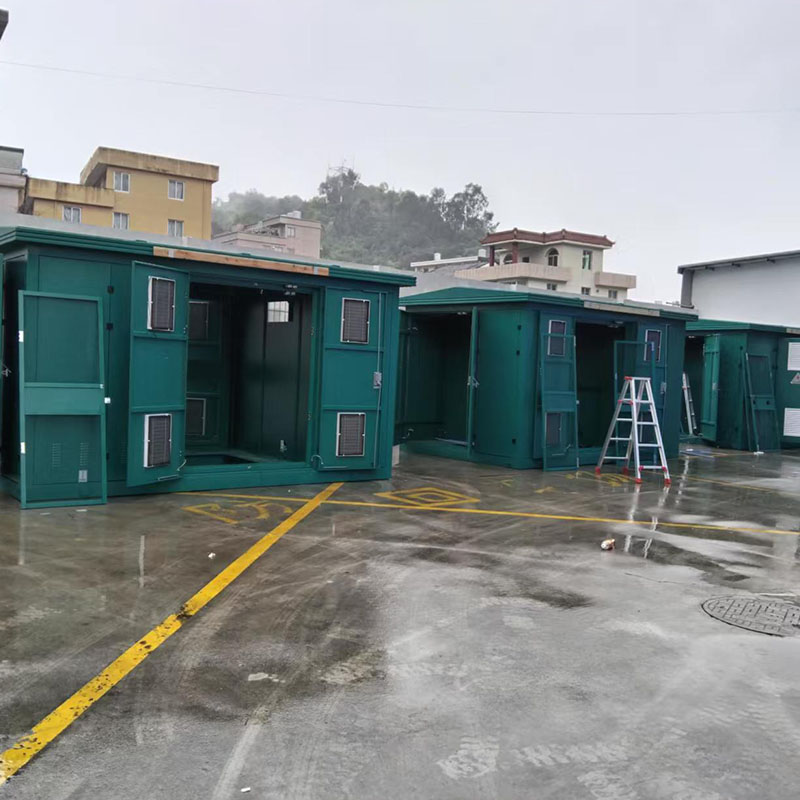

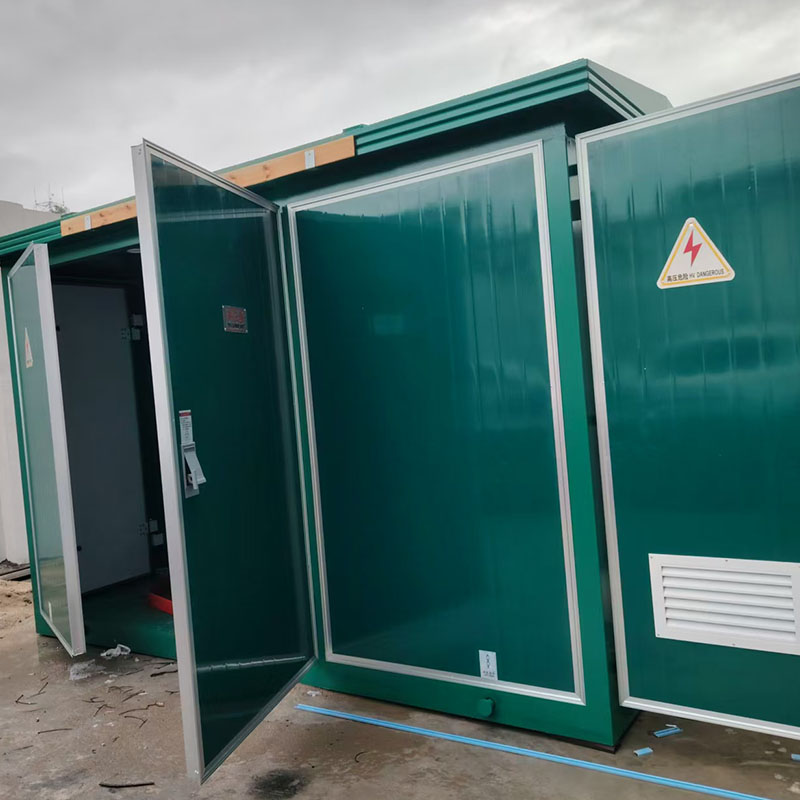

Enceinte externe Armoire monobloc intégrée en tôle d'acier laminée à froid avec dessus incliné pour l'évacuation des eaux de pluie. Pulvérisation extérieure électrostatique antirouille, plusieurs portes d'armoire verrouillables pour un entretien classifié de chaque compartiment.

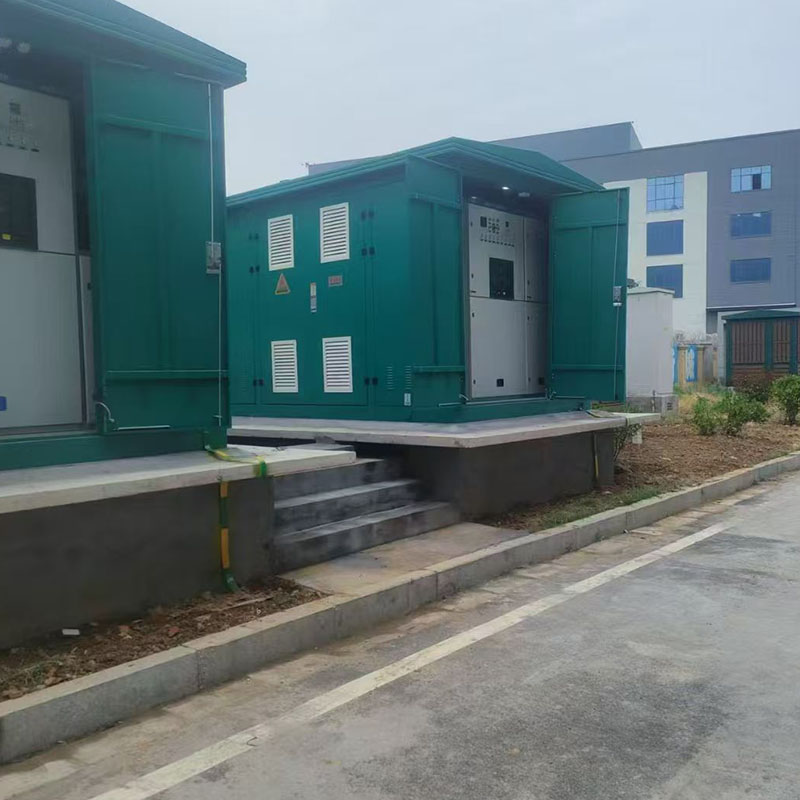

Scénarios d'application

Rénovation du réseau électrique urbain, des quartiers résidentiels, des écoles, des hôpitaux et des centres commerciaux ; Centrales photovoltaïques distribuées, parcs éoliens et stockage d'énergie pour la distribution d'énergie ; Ateliers d'usines industrielles, entreprises minières et alimentation électrique du parc ; Alimentation électrique de construction temporaire pour les autoroutes, les tunnels, le transport ferroviaire et les projets municipaux ; Réseau de distribution d’énergie rurale et alimentation centralisée pour l’éclairage public.

Tableau des paramètres techniques
