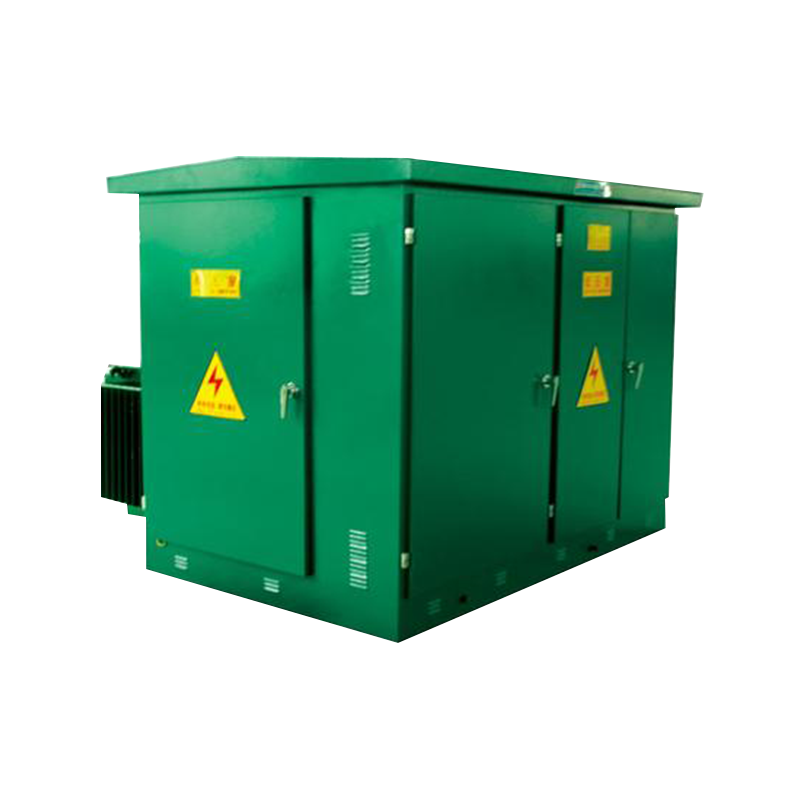

Transformateur monté sur socle de type américain/transformateur combiné ZGS

Présentation du produit

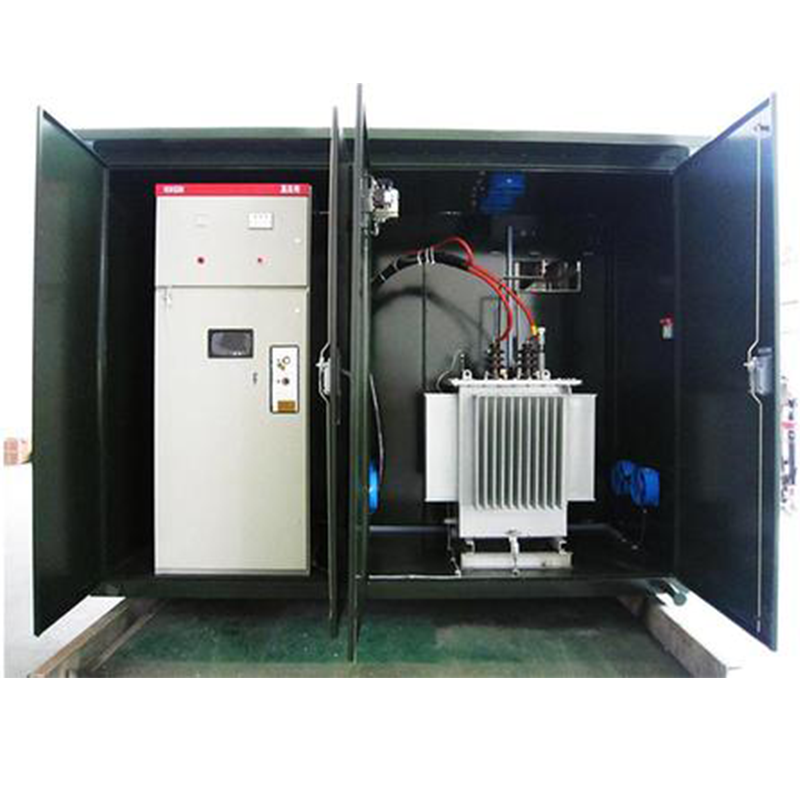

Le transformateur monté sur socle de type américain ZGS (transformateur combiné) est un équipement de distribution d'énergie préfabriqué extérieur intégré. Il intègre un interrupteur de charge haute tension, des fusibles à double sensibilité, un transformateur immergé dans l'huile et une armoire de sortie basse tension dans un seul boîtier compact, adoptant une conception immergée dans l'huile entièrement scellée et entièrement isolée. Il prend en charge les modes d'alimentation électrique des réseaux en anneau et des terminaux, largement appliqués dans la rénovation du réseau électrique urbain, les communautés résidentielles, les complexes commerciaux, les centrales photovoltaïques, les parcs industriels et les projets d'alimentation électrique de construction temporaire.

Avantages principaux du produit

1. Structure intégrée ultra-compacte

Tous les composants de protection haute tension et le corps du transformateur partagent le réservoir d'huile scellé, le volume global n'est que de 1/3 à 1/5 de la sous-station de type européen avec la même capacité, réduisant considérablement l'occupation du sol et les coûts de construction civile. La structure intégrée à boîte unique simplifie le transport et le placement sur site.

2. Isolation complète et performances de sécurité élevées

Adopte des connecteurs de câble coudés entièrement isolés pour les lignes entrantes haute tension ; la surface extérieure des raccords de câbles est sans électrification et peut être touchée pour un fonctionnement sûr. La protection par double fusible (fusible de secours à double sensibilité de température et de courant limitant le courant) offre une protection complète contre les surintensités et les surcharges pour éviter le risque d'épuisement de l'équipement. La conception de mise à la terre à trois points élimine les pièces sous tension exposées pour éviter les accidents de choc électrique.

3. Faible entretien et longue durée de vie

La structure du réservoir d'huile entièrement scellée isole l'huile isolante de l'air, ralentissant ainsi efficacement le vieillissement de l'huile ; le transformateur prend en charge un fonctionnement à long terme sans entretien. La structure enfichable standardisée des fusibles et des bornes de câble permet un remplacement rapide des pièces défectueuses sans démontage complexe. Le boîtier en acier laminé à froid avec revêtement extérieur anticorrosion s'adapte aux environnements extérieurs pluvieux, poussiéreux et très humides.

4. Compatibilité d'alimentation flexible

Prend en charge deux schémas de câblage : réseau principal en anneau et alimentation unique à terminal, réalisant une commutation d'alimentation transparente pour améliorer la fiabilité de l'alimentation. Le compartiment basse tension réserve un espace d'installation abondant pour les MCCB, les compteurs multifonctions, les modules ATS et de compensation de puissance réactive, personnalisables en fonction des exigences de charge de l'utilisateur.

5. Excellentes performances du transformateur

Le transformateur immergé dans l'huile intégré adopte un noyau en tôle d'acier au silicium, caractérisé par une faible perte à vide, un faible bruit de fonctionnement et une forte résistance aux courts-circuits et aux surcharges. Il permet un fonctionnement en surcharge de longue durée sans raccourcir la durée de vie, stable pour les scénarios industriels continus à forte charge.

Scénarios d'application

Rénovation du réseau électrique urbain, des quartiers résidentiels, des écoles, des hôpitaux et des centres commerciaux ;

Centrales photovoltaïques distribuées, parcs éoliens et stockage d'énergie pour la distribution d'énergie ;

Ateliers d'usines industrielles, entreprises minières et alimentation électrique du parc ;

Alimentation électrique de construction temporaire pour les autoroutes, les tunnels, le transport ferroviaire et les projets municipaux ;

Réseau de distribution d’énergie rurale et alimentation centralisée pour l’éclairage public.
