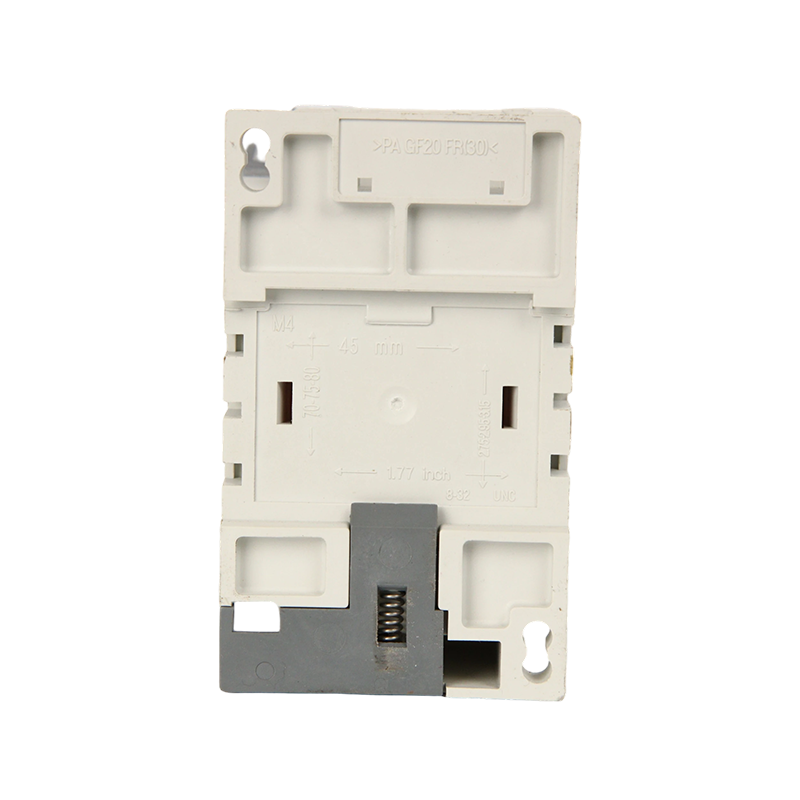

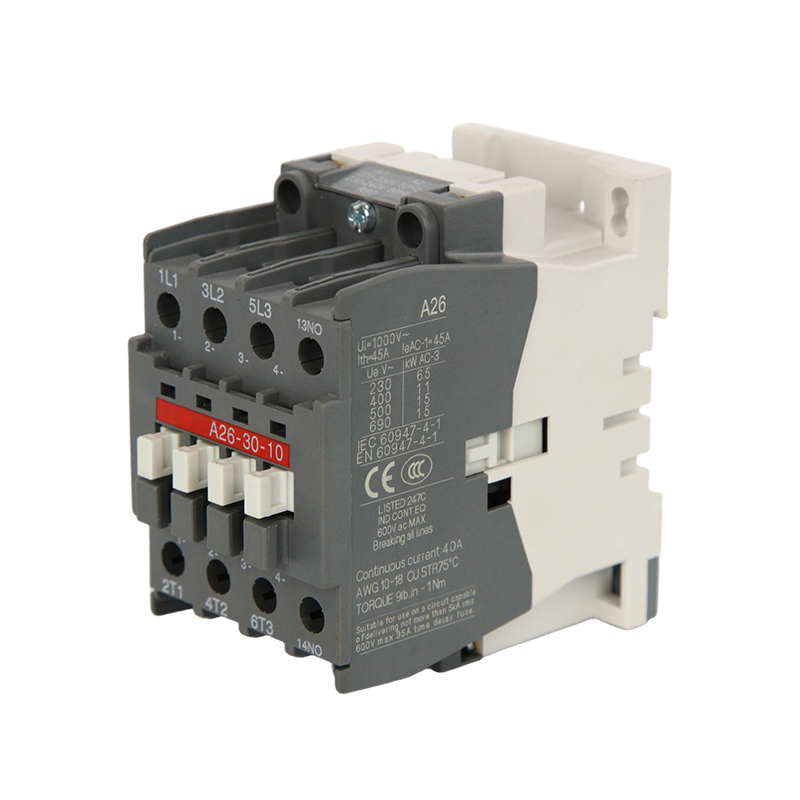

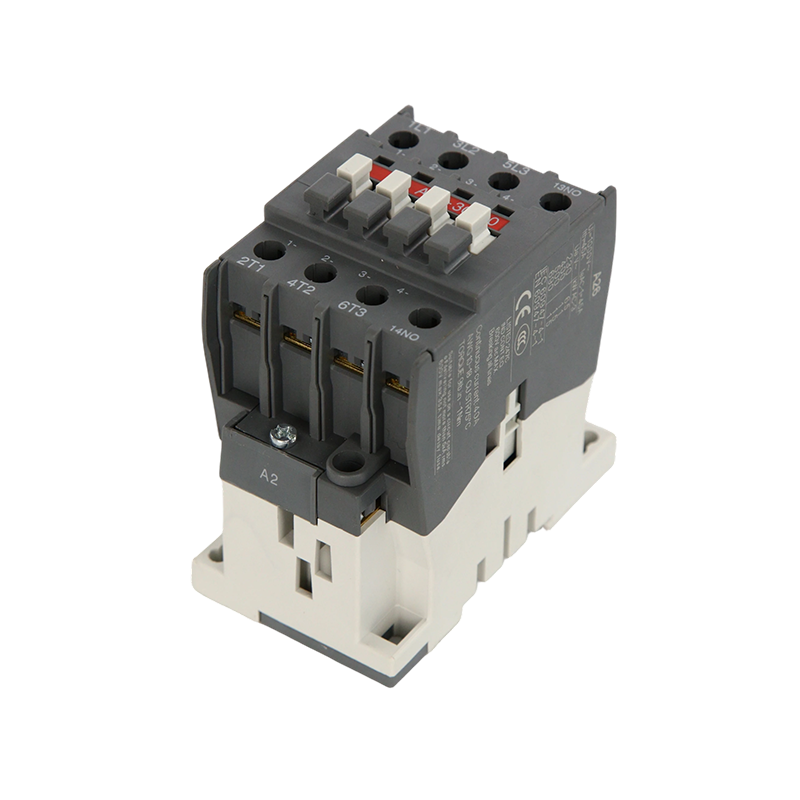

Contacteur AC 40 A 380 V 3 P – Relais de démarrage de moteur industriel

Description:

Les contacteurs CA de la série MINGTUO LC1 offrent une commutation et un contrôle fiables pour une large gamme d'applications électriques. Conçus avec des mécanismes électromagnétiques avancés et des matériaux de contact durables, ces contacteurs garantissent un fonctionnement stable, une longue durée de vie et des performances constantes dans des environnements industriels exigeants. Leur conception compacte et modulaire permet une intégration flexible dans divers systèmes de contrôle tout en minimisant les besoins en espace.

Applications:

Applications principales

Systèmes de protection et de contrôle du moteur

Gestion et automatisation des systèmes CVC

Automatisation industrielle et contrôle des machines

Fonctionnement de la pompe et du compresseur

Circuits de contrôle d'éclairage

Réseaux de distribution d'énergie et d'appareillage de commutation

AC Contactor.mp4

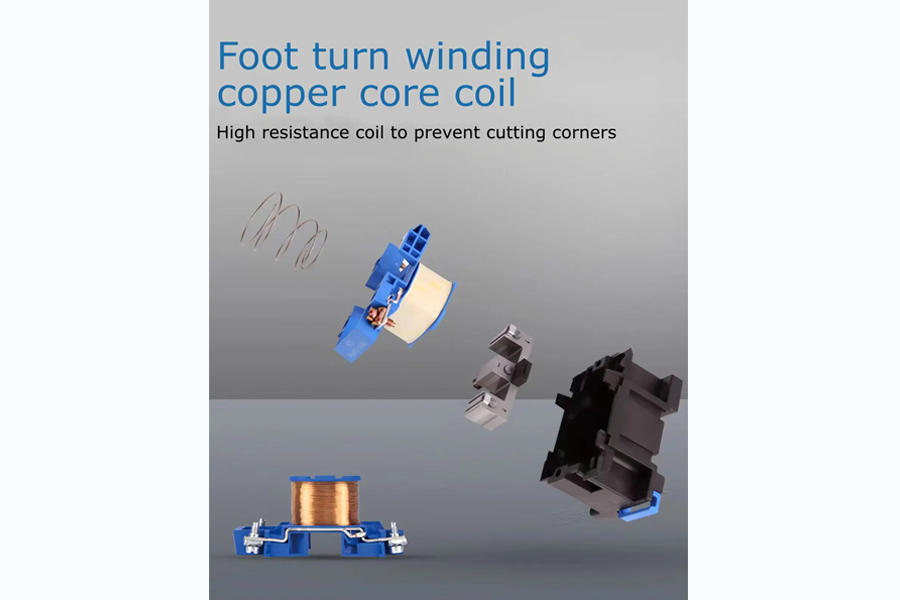

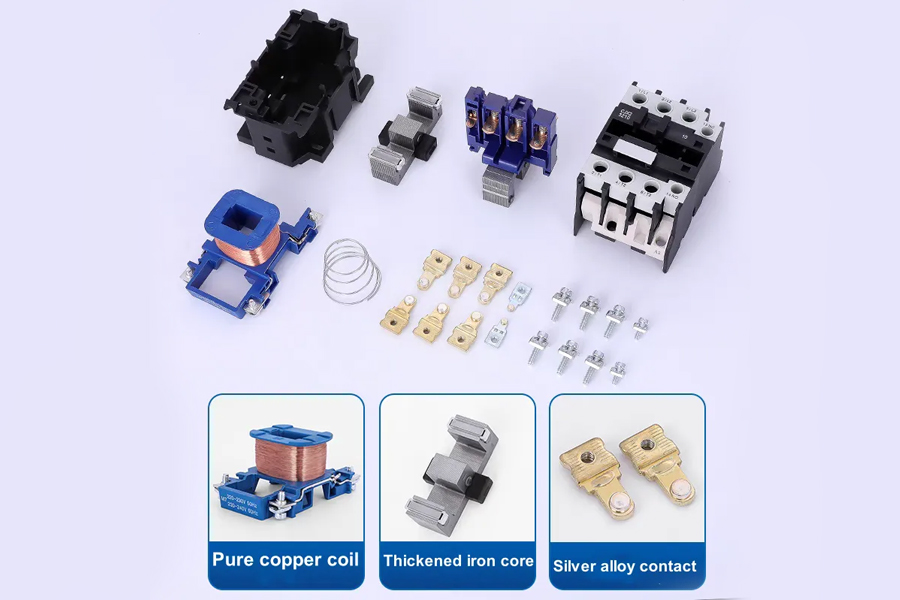

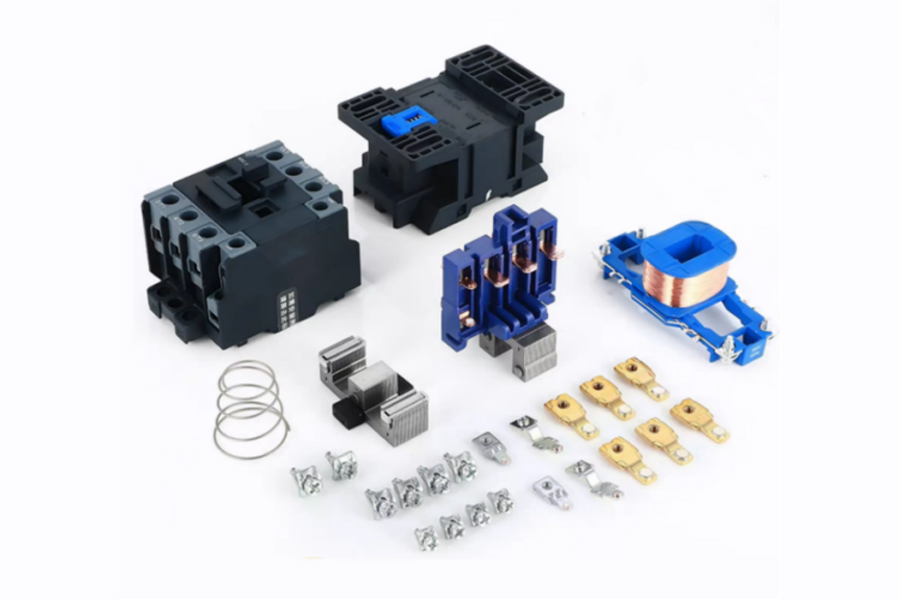

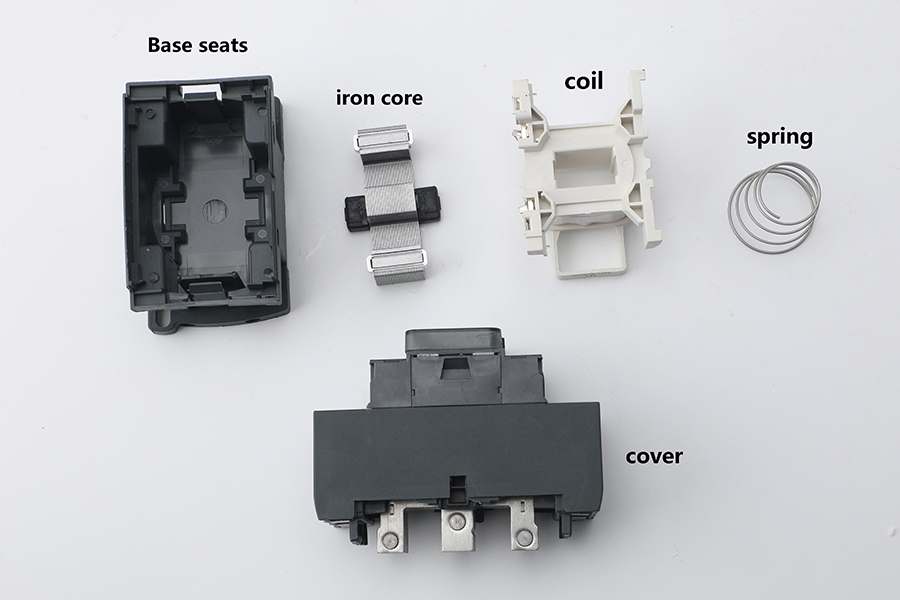

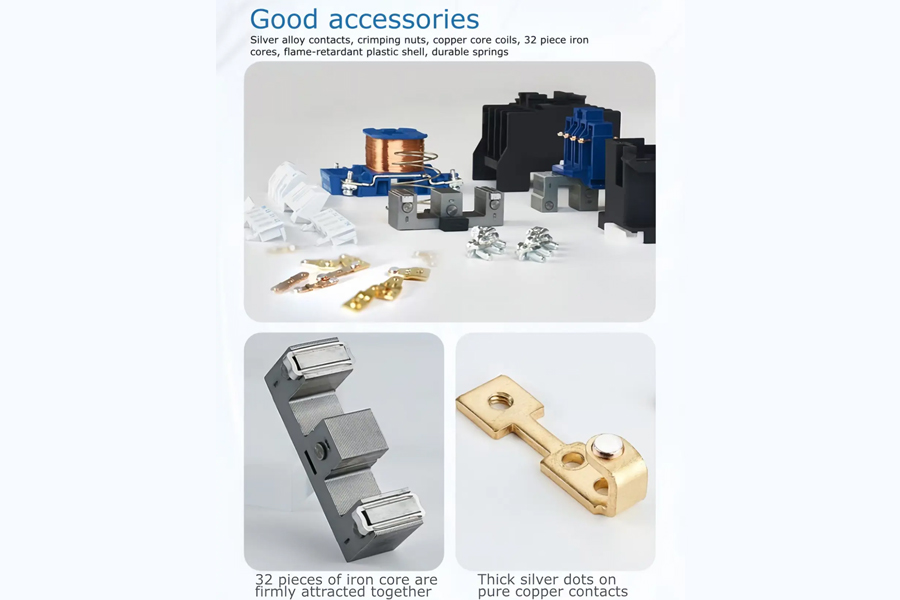

Lorsque le contacteur CA est sous tension, la bobine interne génère un champ magnétique, ce qui amène le noyau de fer mobile et le noyau de fer stationnaire à s'attirer l'un l'autre. Ce mouvement entraîne le système de contact à s'engager avec les contacts fixes, complétant ainsi le circuit. Lorsque la bobine est mise hors tension, la force d'attraction disparaît et le ressort de réinitialisation soulève le noyau de fer en mouvement, séparant les contacts et coupant le circuit.

Contactor Power-on Pull-in Test
AC Contactor

Project Cases
Project Cases
Project Cases
Project Cases
Project Cases

Puissance maximale du moteur électrique AC 0≤55°C,400V	4	5.5	7.5	11	15	18.5	22	30	37
Modèle de produit (diagramme de ligne AC)	AX09	AX12	AX18	AX25	AX32	AX40	AX50	AX65	AX80
Courant de fonctionnement nominal AC-3 0≤55°C,400V	9	12	18	25	32	40	50	65	80
Courant de fonctionnement nominal AC-1 0≤55°C,400V	22	25	27	32	55	60	100	115	125

Type de modèle		9	12	18	25	32	40	50	65	80	95
Courant de fonctionnement nominal (A)	AC3	9	12	18	25	32	40	50	65	80	95
Courant de fonctionnement nominal (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Moteur triphasé Niveau AC－3 (kw)	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	-	-
	500V	5.5	7.5	10	15	18.5	22	30	37	-	-
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	45
Courant de chauffage nominalIth(A)		20	20	30	32	40	50	60	80	125	125
Durée de vie électrique (10 000 cycles)	AC3	100	100	100	100	80	80	60	60	60	60
Durée de vie électrique (10 000 cycles)	AC4	20	20	20	20	20	15	15	15	10	10
Durée de vie mécanique (10 000 cycles)		1000	1000	1000	1000	800	800	800	800	600	600
Modèle de contact		3P NON					3P NC NON

Modèle	Courant nominal (A)	Contact principal	Contact auxiliaire	Puissance de charge monophasée (kW)	Puissance de charge triphasée (kW)
CJX2-0910	9A	3NONNNNNNNNNNNNNNN	1NONNNNN	1,8 kW	3,5 kW
CJX2-0901	9A	3NONNNNNNNNNNNNNNN	1NC	1,8 kW	3,5 kW
CJX2-1210	12A	3NONNNNNNNNNNNNNNN	1NONNNNN	2,5 kW	5KW
CJX2-1201	12A	3NONNNNNNNNNNNNNNN	1NC	2,5 kW	5KW
CJX2-1810	18A	3NONNNNNNNNNNNNNNN	1NONNNNN	3,5 kW	7,5 kW
CJX2-1801	18A	3NONNNNNNNNNNNNNNN	1NC	3,5 kW	7,5 kW
CJX2-2510	25A	3NONNNNNNNNNNNNNNN	1NONNNNN	5KW	8,5 kW
CJX2-2501	25A	3NONNNNNNNNNNNNNNN	1NC	5KW	8,5 kW
CJX2-3210	32A	3NONNNNNNNNNNNNNNN	1NONNNNN	6KW	12KW
CJX2-3201	32A	3NONNNNNNNNNNNNNNN	1NC	6KW	12KW
CJX2-4011	40A	3NONNNNNNNNNNNNNNN	1NONNNNN 1NC	8KW	18,5 kW
CJX2-5011	50A	3NONNNNNNNNNNNNNNN	1NONNNNN 1NC	10KW	24KW
CJX2-6511	65A	3NONNNNNNNNNNNNNNN	1NONNNNN 1NC	12,5 kW	28 kW
CJX2-8011	80A	3NONNNNNNNNNNNNNNN	1NONNNNN 1NC	15,5 kW	37 kW
CJX2-9511	95A	3NONNNNNNNNNNNNNNN	1NONNNNN 1NC	18,5 kW	44KW
