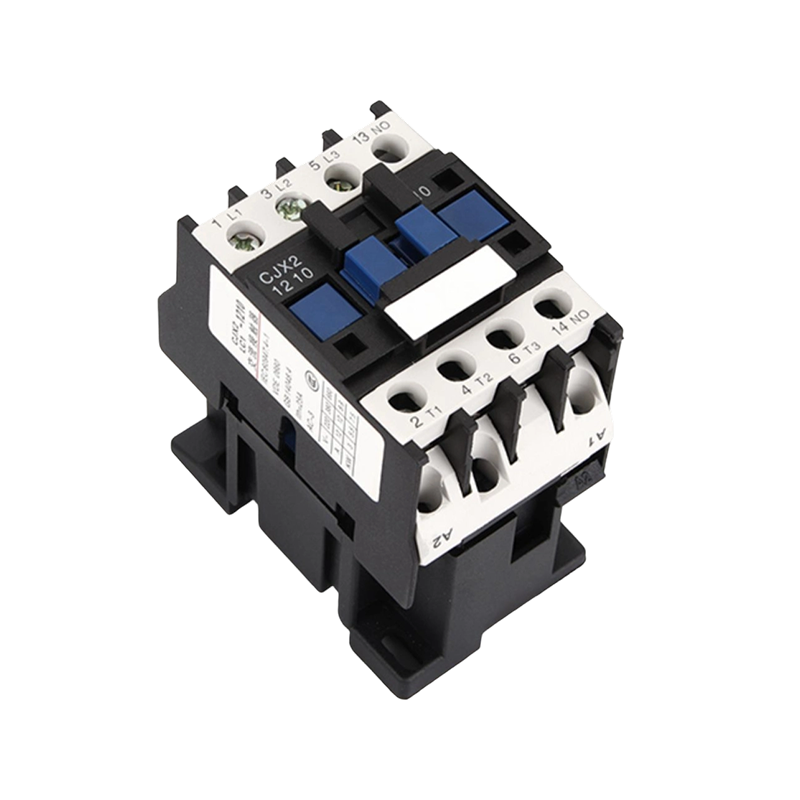

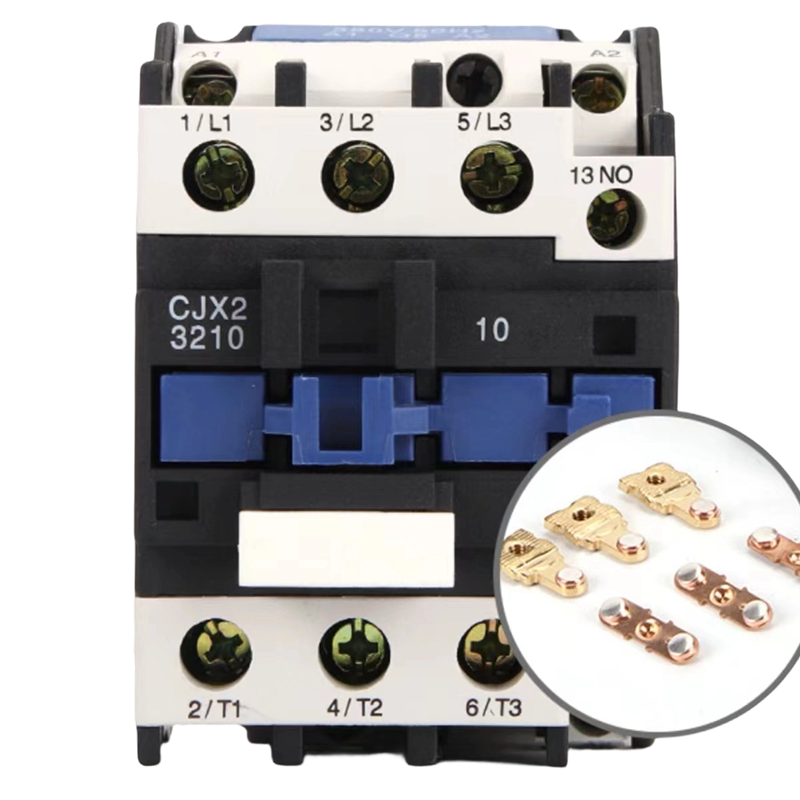

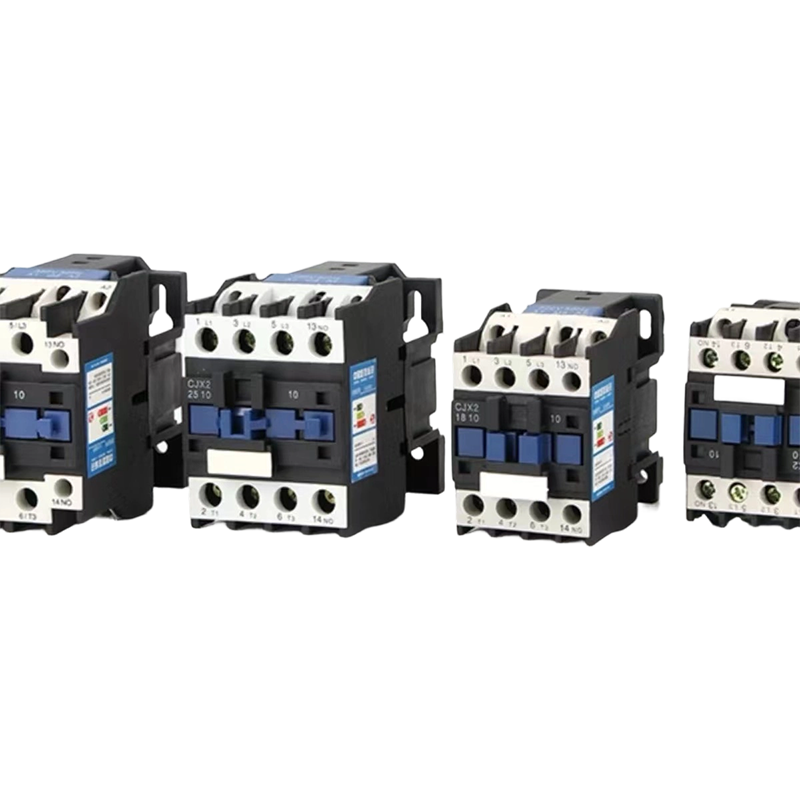

Contacteur magnétique CA 25A 220V – Interrupteur de commande de moteur sur rail DIN

Description:

Les contacteurs CA magnétiques de la série MINGTUO LC1 offrent une commutation fiable et un contrôle précis sur divers systèmes électriques. Construits avec une conception électromagnétique avancée et des matériaux de contact de haute qualité, ils garantissent une durée de vie opérationnelle prolongée et des performances constantes dans des environnements industriels exigeants. Leur structure compacte et compatible avec le rail DIN permet une installation facile tout en économisant de l'espace dans le panneau de commande

Applications:

Systèmes de contrôle de moteur

Opérations de démarrage/arrêt du moteur triphasé

Circuits d'inversion de moteur

Gestion des moteurs de pompes et de compresseurs

Contrôle des convoyeurs et des machines-outils industrielles

Systèmes CVC

Commutation du compresseur du climatiseur

Régulation de puissance du système de chauffage

Contrôle du ventilateur de ventilation

Gestion du système de refroidissement et de l'unité de traitement de l'air

Automatisation industrielle

Distribution d'énergie de la ligne de production

Intégration de l'automatisation des machines

Coordination du système de contrôle des processus

Gestion de l'énergie robotique et à la chaîne de montage

Réseaux de distribution d'énergie

Contrôle de l'éclairage commercial et industriel

Régulation de la charge du transformateur

Gestion de la banque de condensateurs et correction du facteur de puissance

Opérations des appareillages de commutation et des panneaux

Applications spéciales

Systèmes de contrôle de grue et de palan

Gestion de l'alimentation des ascenseurs et des escaliers mécaniques

Fonctionnement de l'équipement de soudage

Distribution d'énergie du centre de données

Intégration des systèmes d'énergie renouvelable

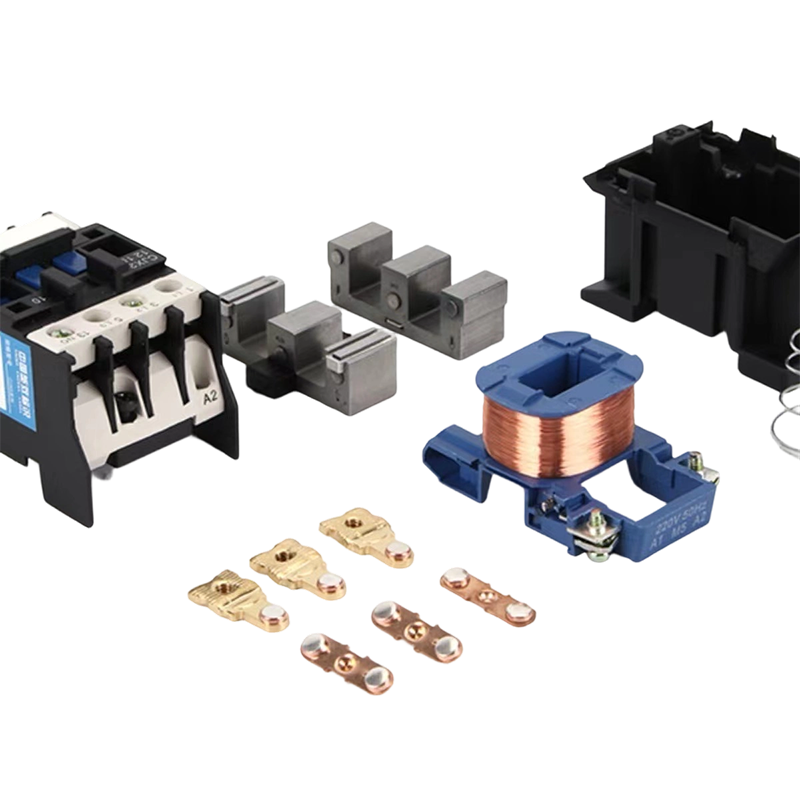

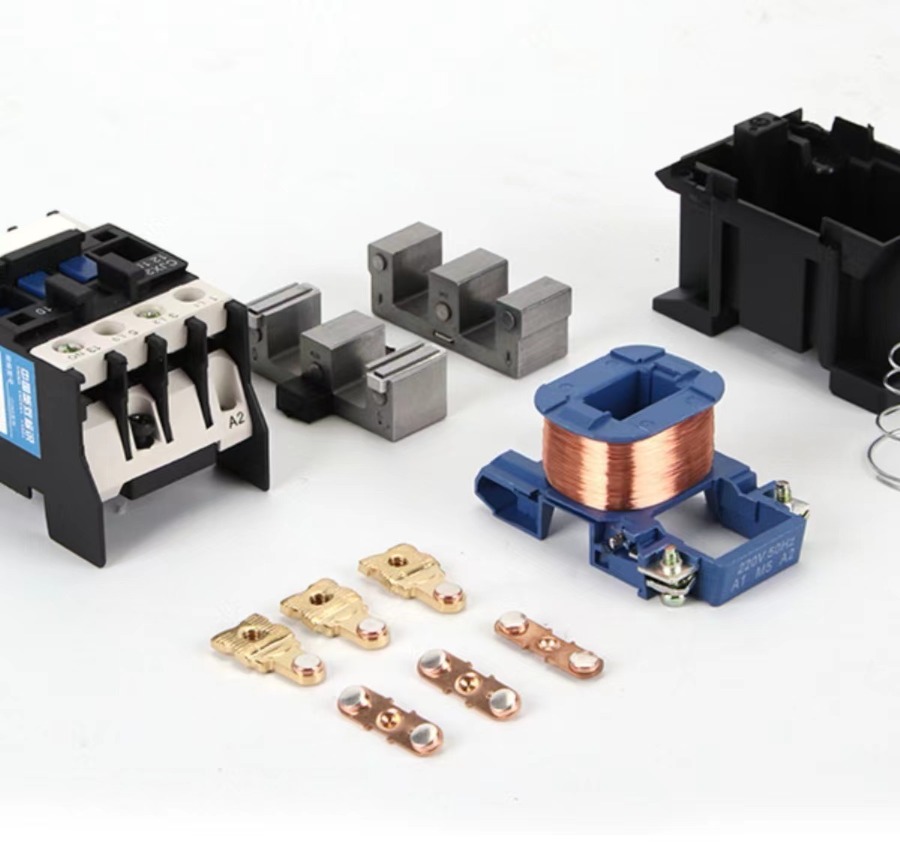

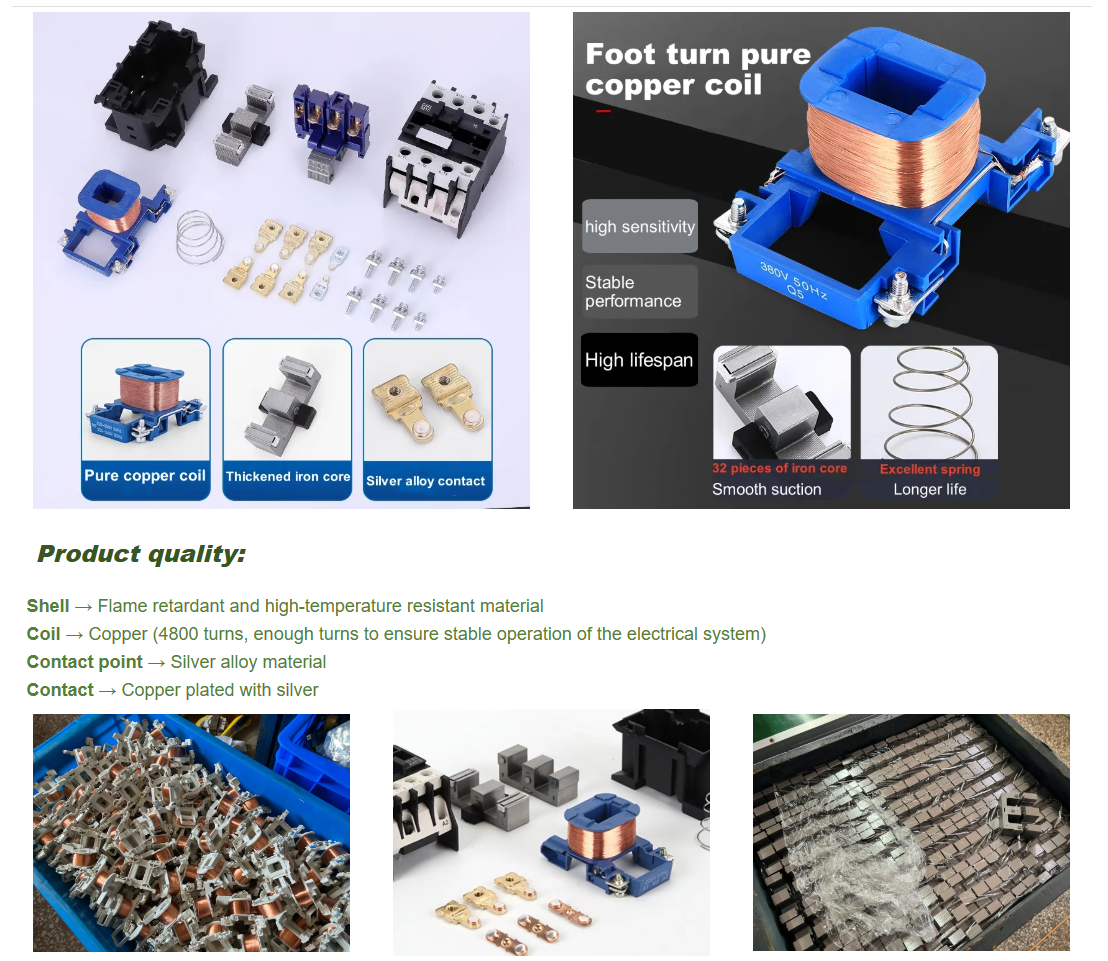

Principe de fonctionnement : Lorsque le contacteur CA est sous tension, la bobine interne génère un champ magnétique, provoquant l'attraction du noyau de fer mobile et du noyau de fer stationnaire ensemble, entraînant le système de contact à entrer en contact avec le contact stationnaire et conduisant le circuit. Une fois que la bobine perd de la puissance, la force d'aspiration disparaît et le ressort de réinitialisation pousse le noyau de fer en mouvement vers le haut, provoquant la séparation des contacts et la rupture du circuit.

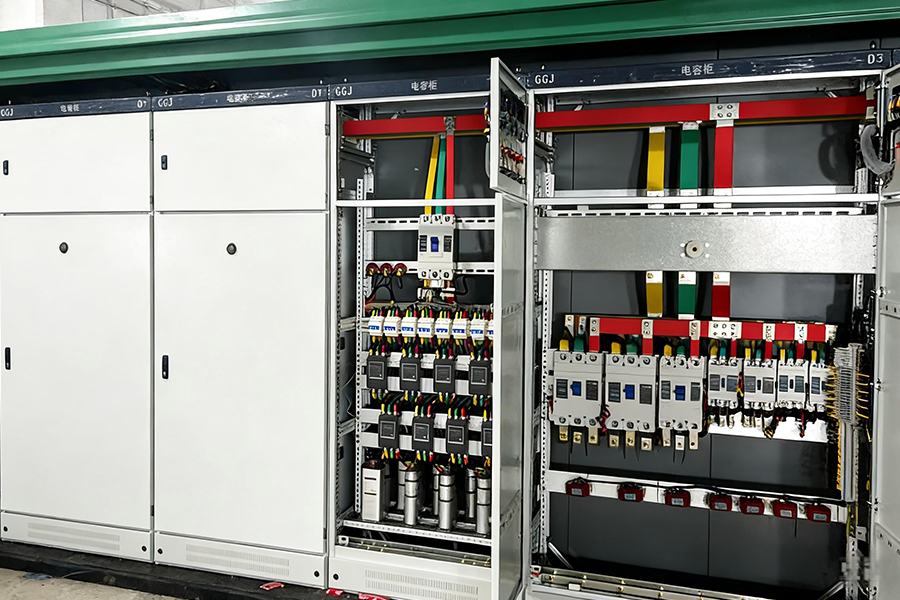

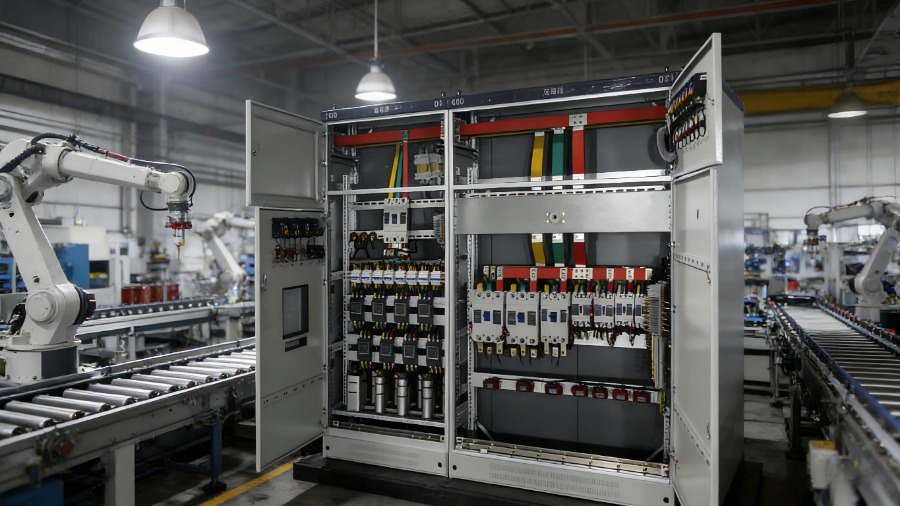

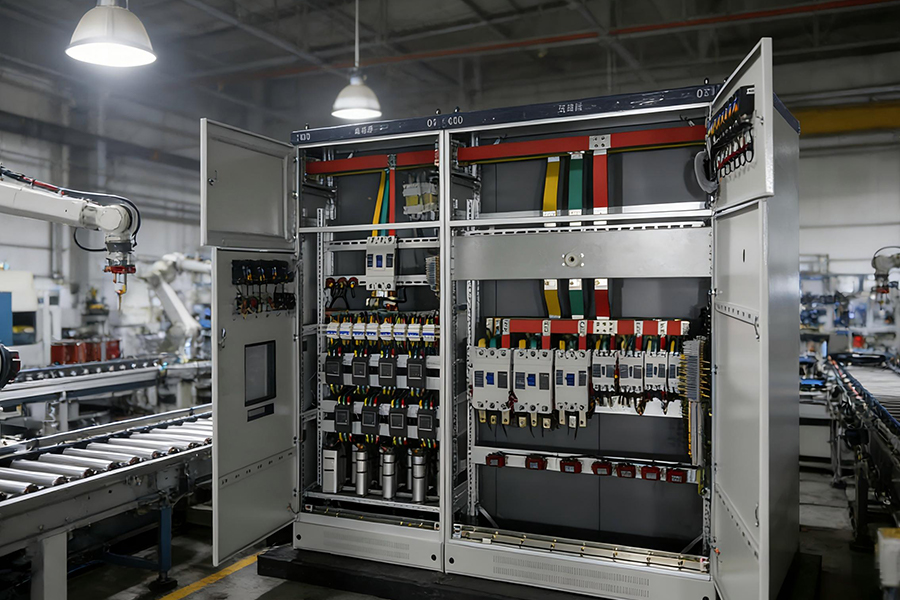

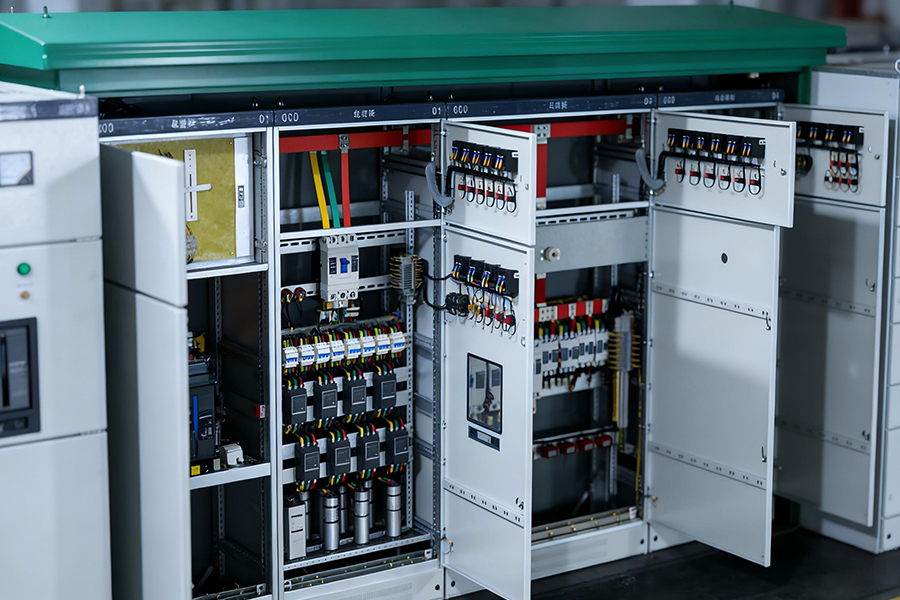

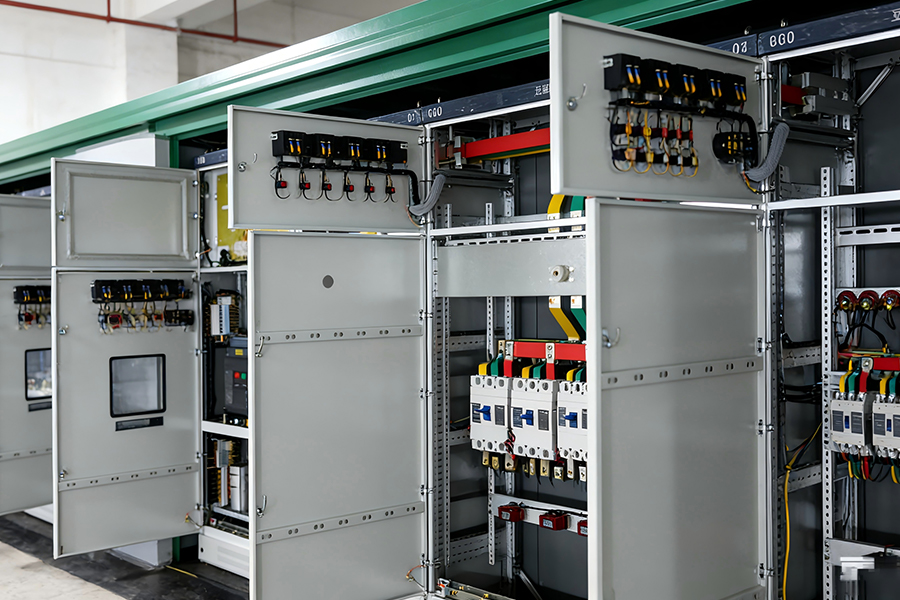

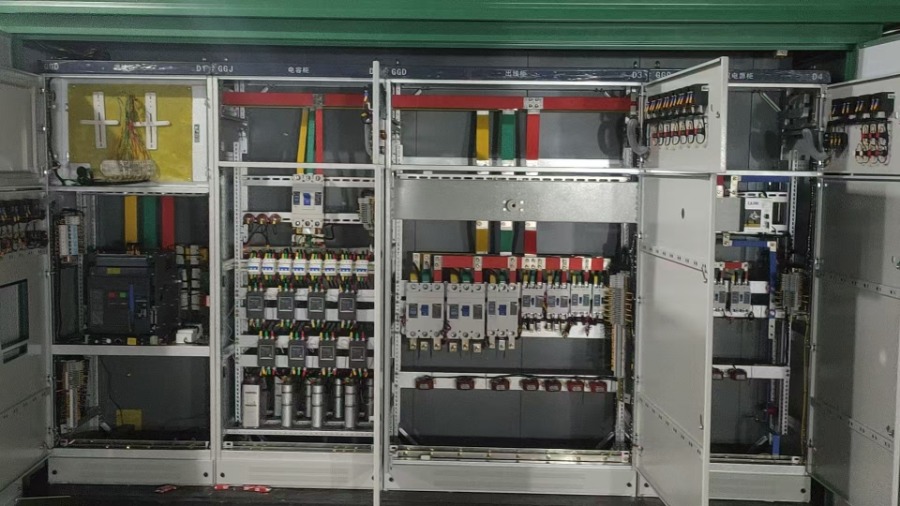

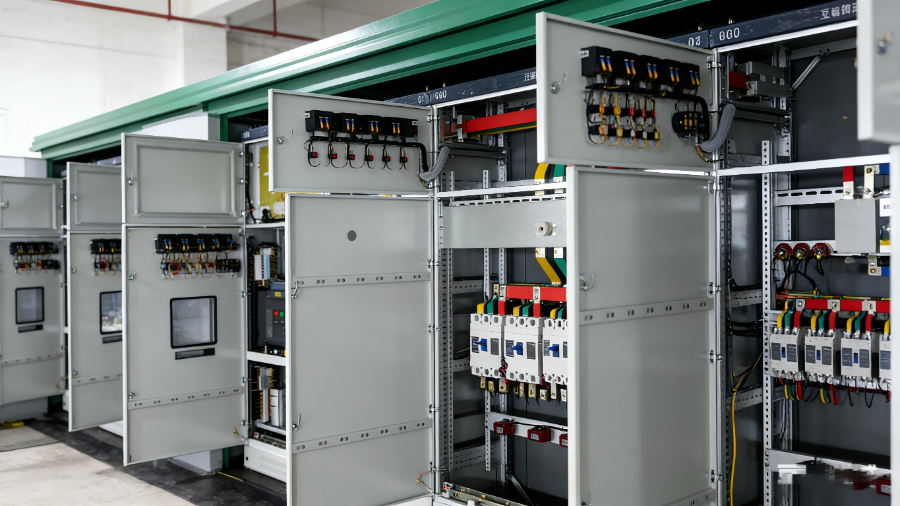

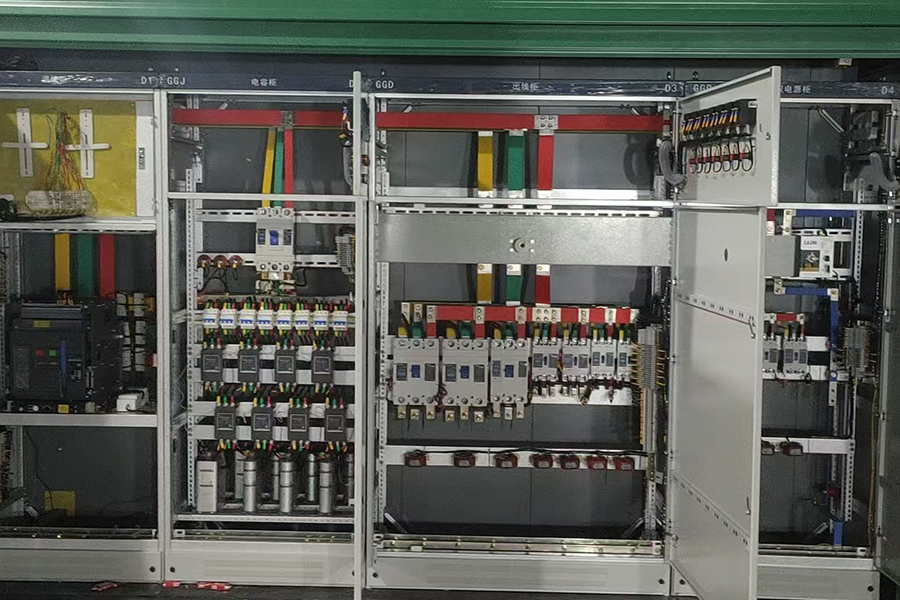

Project Cases
Project Cases
Project Cases
Project Cases
Project Cases

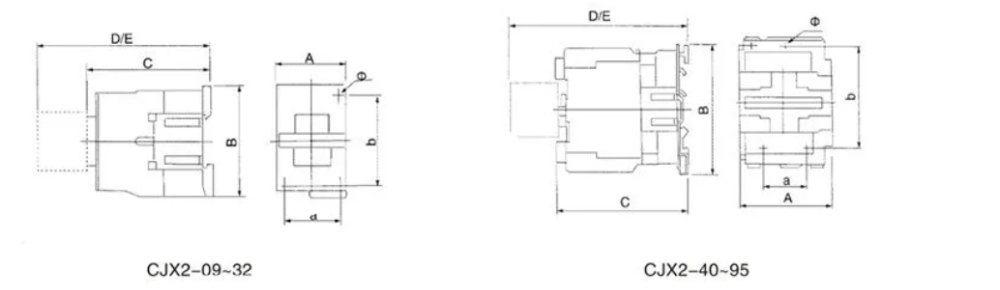

MODÈLE	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	a (mm)	b (mm)	Φ (mm)
D09~12	47	76	82	11	133	34/35	50/60	4.5
D18	47	76	87	118	138	34/35	50/60	4.5
D25	57	86	95	126	146	40	48	4.5
D32	57	86	100	131	151	40	48	4.5
D40~65	77	129	116	145	165	40	100/110	6.5
D80~95	87	129	127	175	195	40	100/110	6.5

Type de modèle		9	12	18	25	32	40	50	65	80	95
Courant de fonctionnement nominal (A)	AC3	9	12	18	25	32	40	50	65	80	95
Courant de fonctionnement nominal (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Moteur triphasé Niveau AC－3 (kw)	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	-	-
	500V	5.5	7.5	10	15	18.5	22	30	37	-	-
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	45
Courant de chauffage nominalIth(A)		20	20	30	32	40	50	60	80	125	125
Durée de vie électrique (10 000 cycles)	AC3	100	100	100	100	80	80	60	60	60	60
Durée de vie électrique (10 000 cycles)	AC4	20	20	20	20	20	15	15	15	10	10
Durée de vie mécanique (10 000 cycles)		1000	1000	1000	1000	800	800	800	800	600	600
Modèle de contact		3P NON					3P NC NON

Modèle	Courant nominal (A)	Contact principal	Contact auxiliaire	Puissance de charge monophasée (kW)	Puissance de charge triphasée (kW)
CJX2-0910	9A	3NONNNNNNNNNNNNNNN	1NONNNNN	1,8 kW	3,5 kW
CJX2-0901	9A	3NONNNNNNNNNNNNNNN	1NC	1,8 kW	3,5 kW
CJX2-1210	12A	3NONNNNNNNNNNNNNNN	1NONNNNN	2,5 kW	5KW
CJX2-1201	12A	3NONNNNNNNNNNNNNNN	1NC	2,5 kW	5KW
CJX2-1810	18A	3NONNNNNNNNNNNNNNN	1NONNNNN	3,5 kW	7,5 kW
CJX2-1801	18A	3NONNNNNNNNNNNNNNN	1NC	3,5 kW	7,5 kW
CJX2-2510	25A	3NONNNNNNNNNNNNNNN	1NONNNNN	5KW	8,5 kW
CJX2-2501	25A	3NONNNNNNNNNNNNNNN	1NC	5KW	8,5 kW
CJX2-3210	32A	3NONNNNNNNNNNNNNNN	1NONNNNN	6KW	12KW
CJX2-3201	32A	3NONNNNNNNNNNNNNNN	1NC	6KW	12KW
CJX2-4011	40A	3NONNNNNNNNNNNNNNN	1NONNNNN 1NC	8KW	18,5 kW
CJX2-5011	50A	3NONNNNNNNNNNNNNNN	1NONNNNN 1NC	10KW	24KW
CJX2-6511	65A	3NONNNNNNNNNNNNNNN	1NONNNNN 1NC	12,5 kW	28 kW
CJX2-8011	80A	3NONNNNNNNNNNNNNNN	1NONNNNN 1NC	15,5 kW	37 kW
CJX2-9511	95A	3NONNNNNNNNNNNNNNN	1NONNNNN 1NC	18,5 kW	44KW
