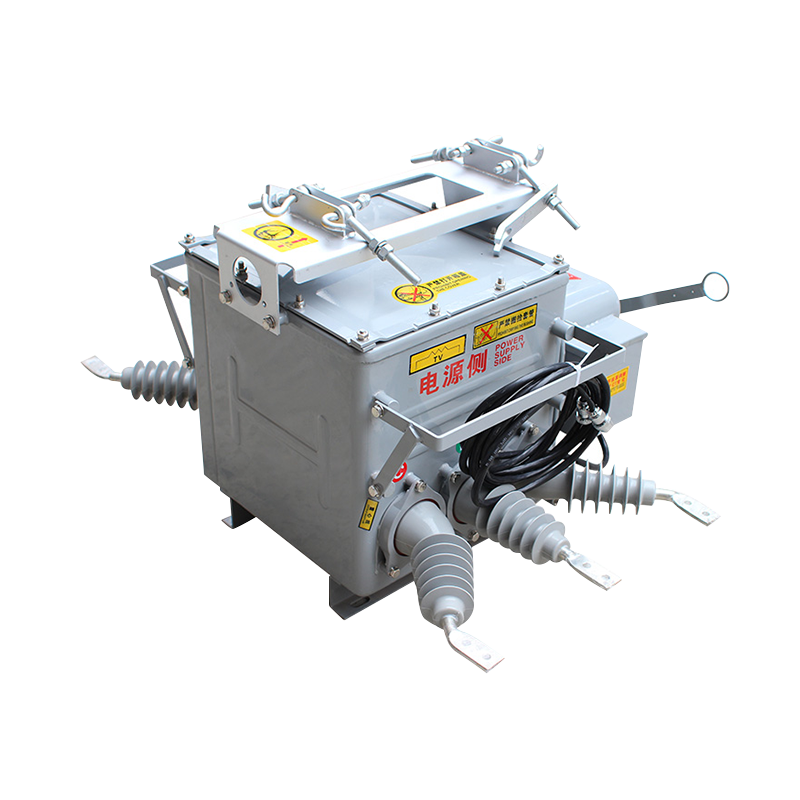

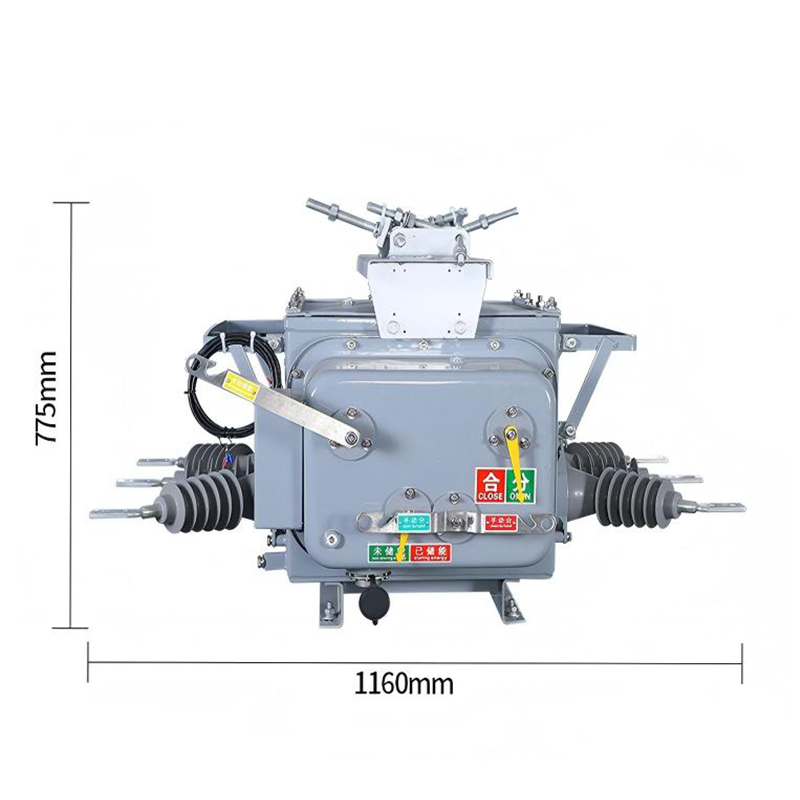

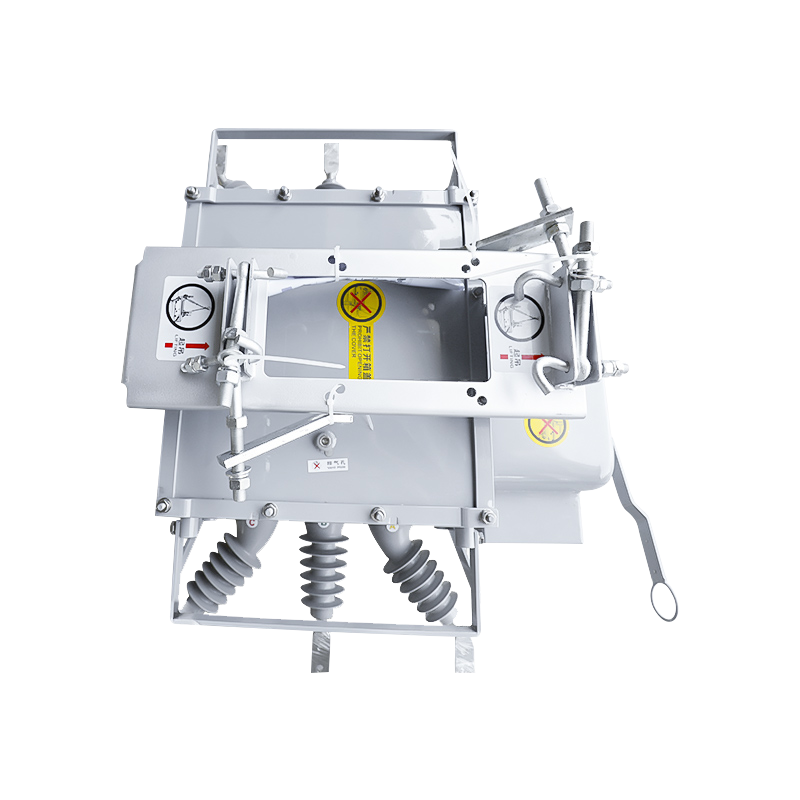

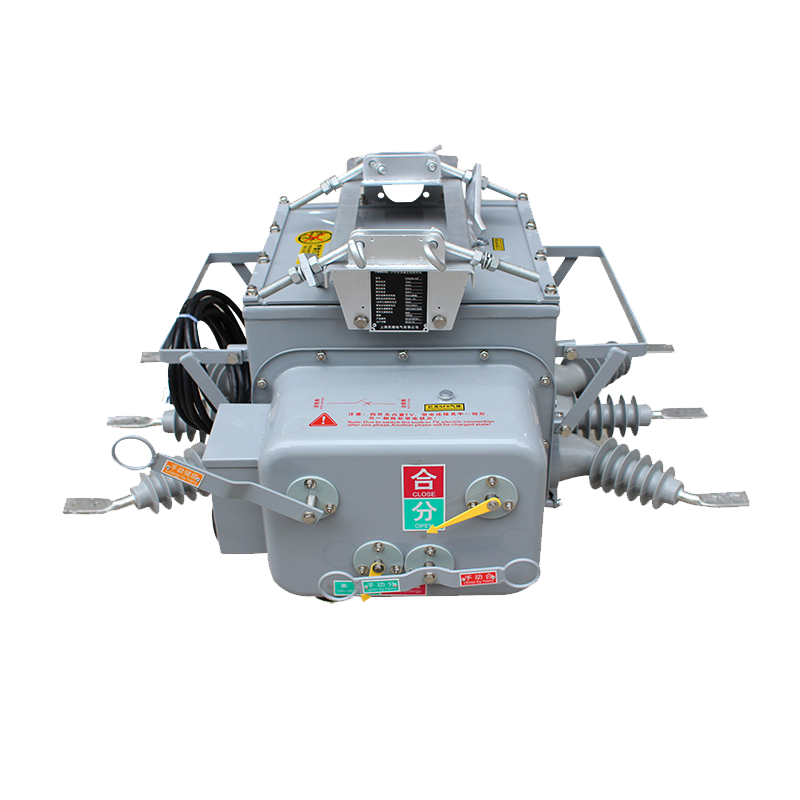

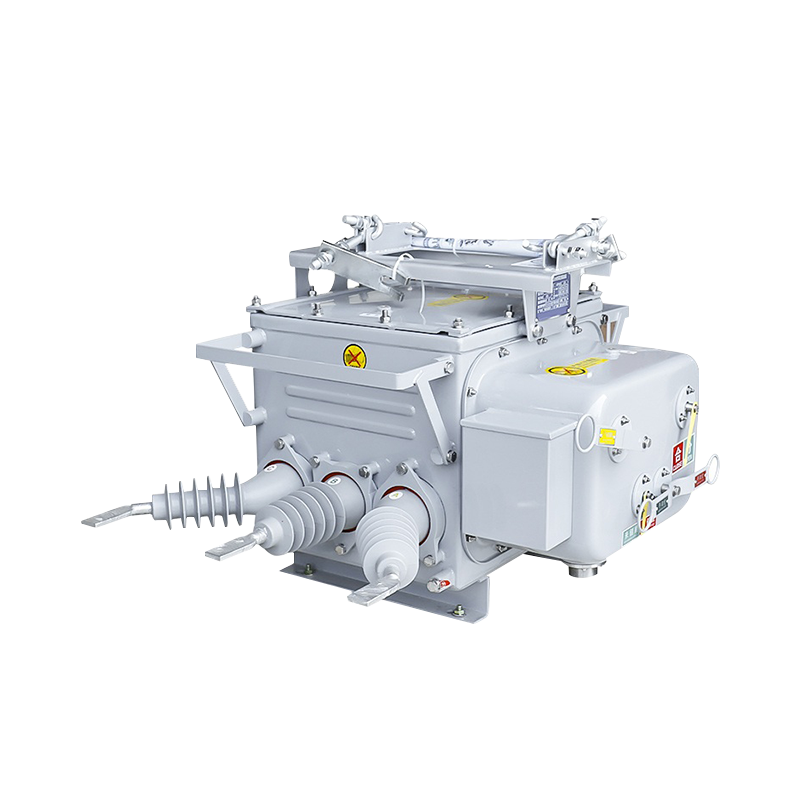

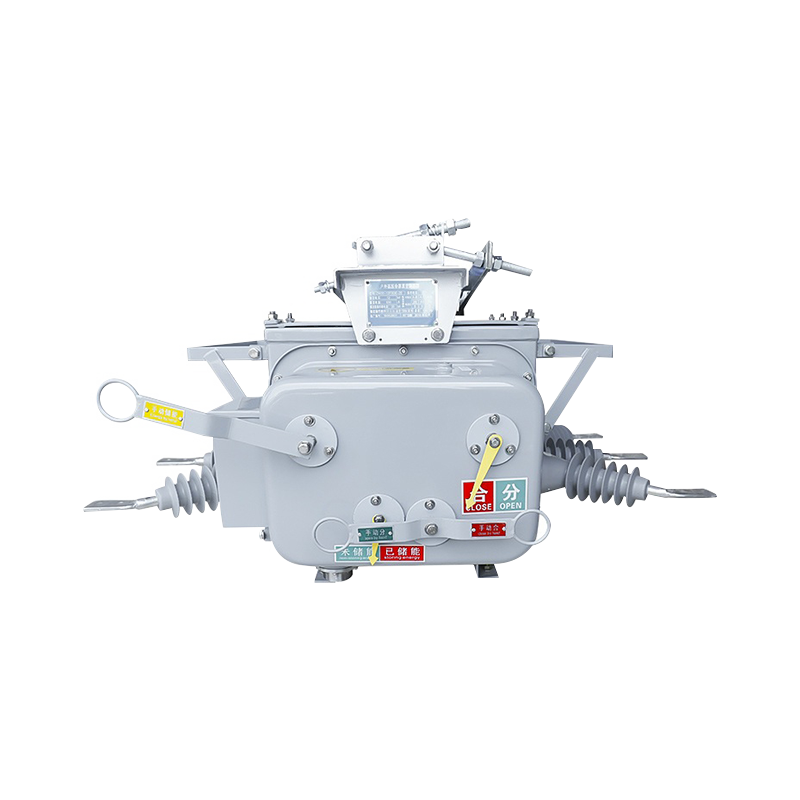

Disjoncteur à vide extérieur ZW20 pour distribution moyenne tension montée sur poteau

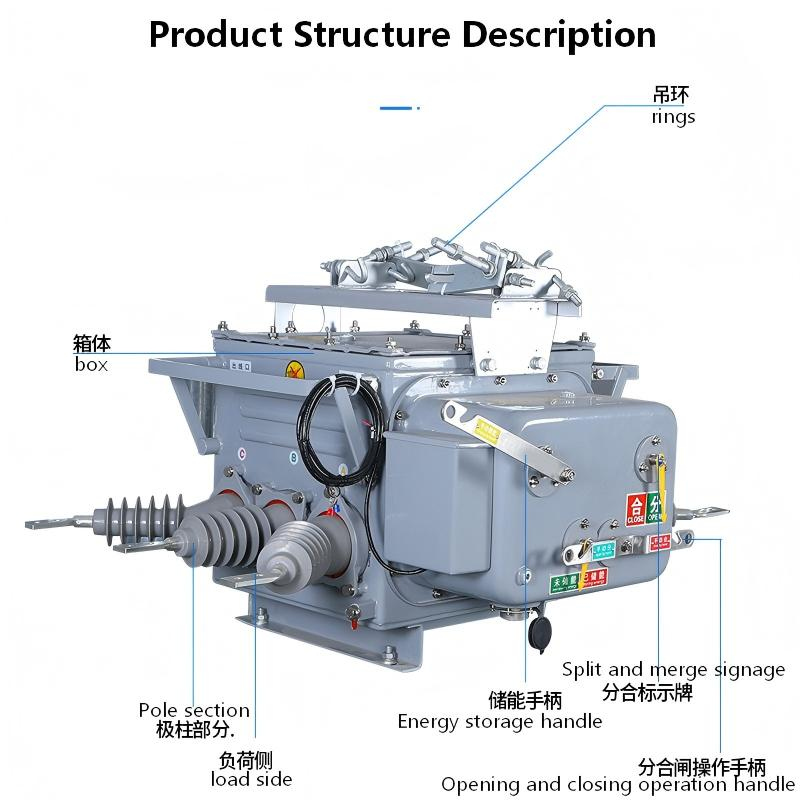

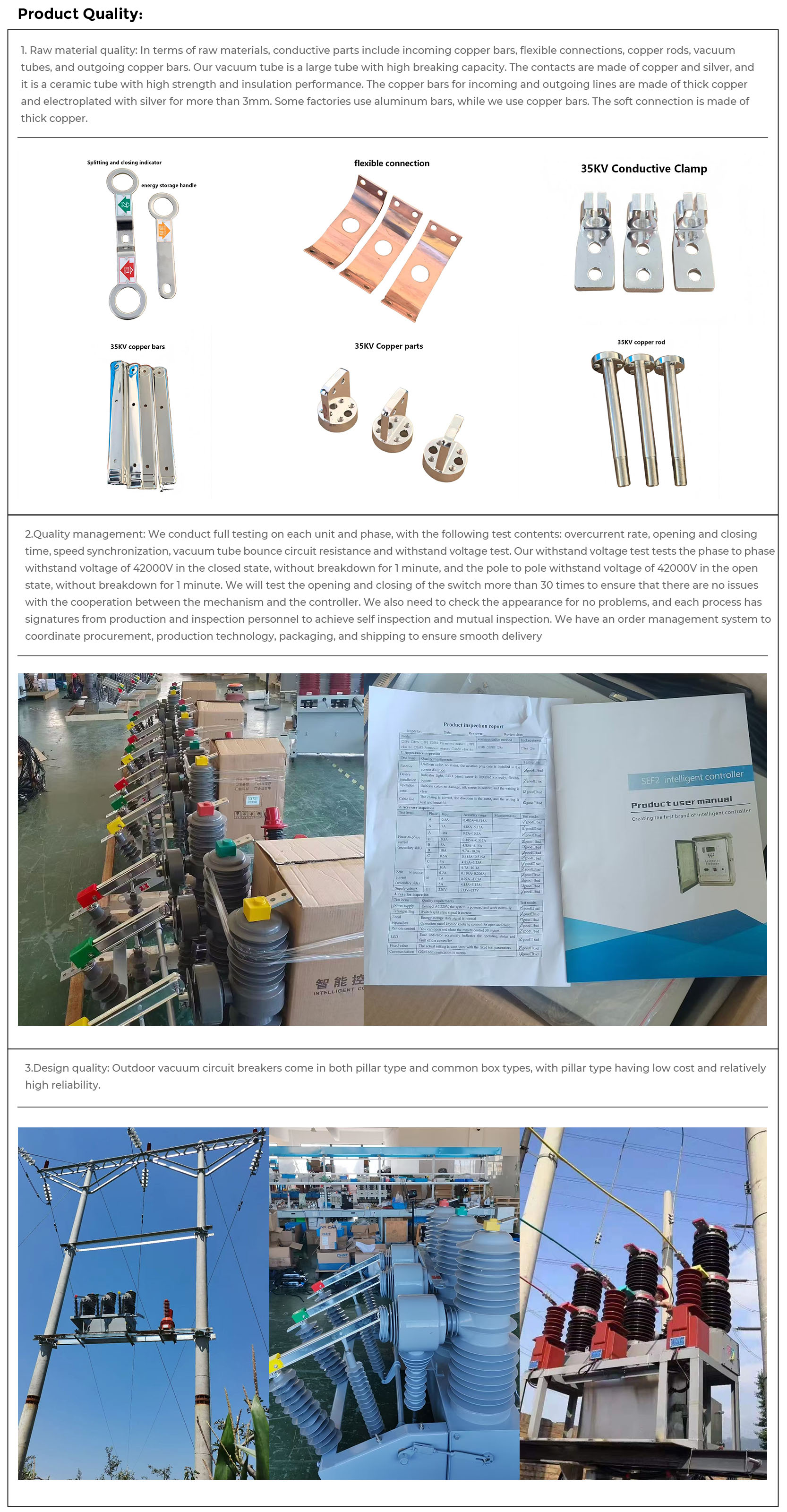

Ce disjoncteur est un dispositif de distribution d'énergie intelligent extérieur intégré, qui est principalement divisé en trois parties :

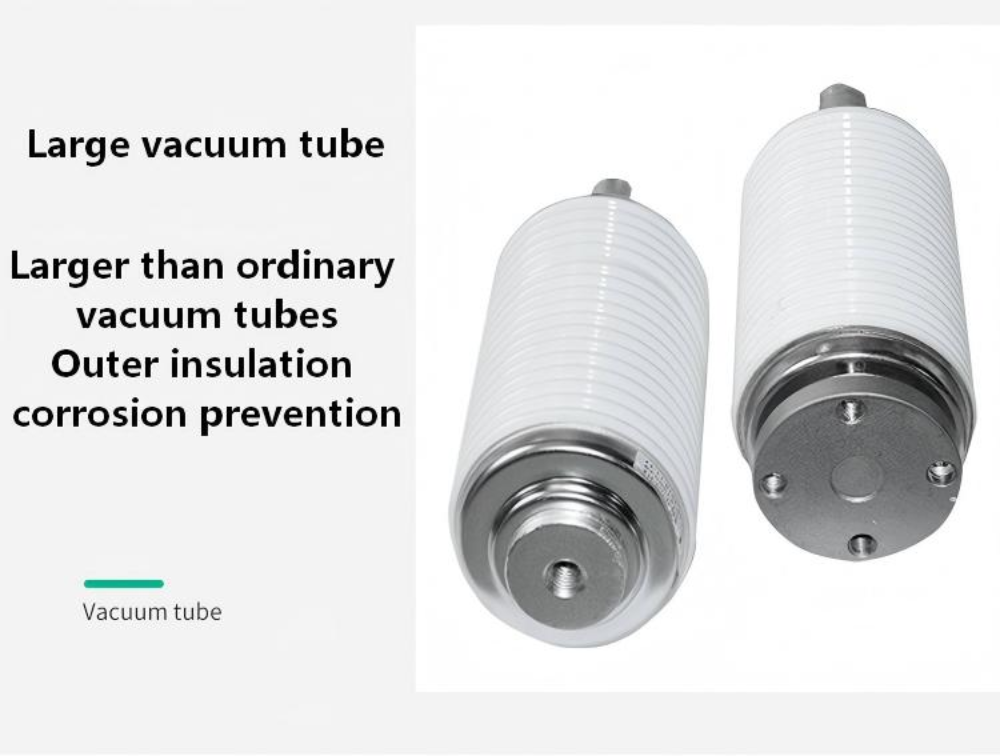

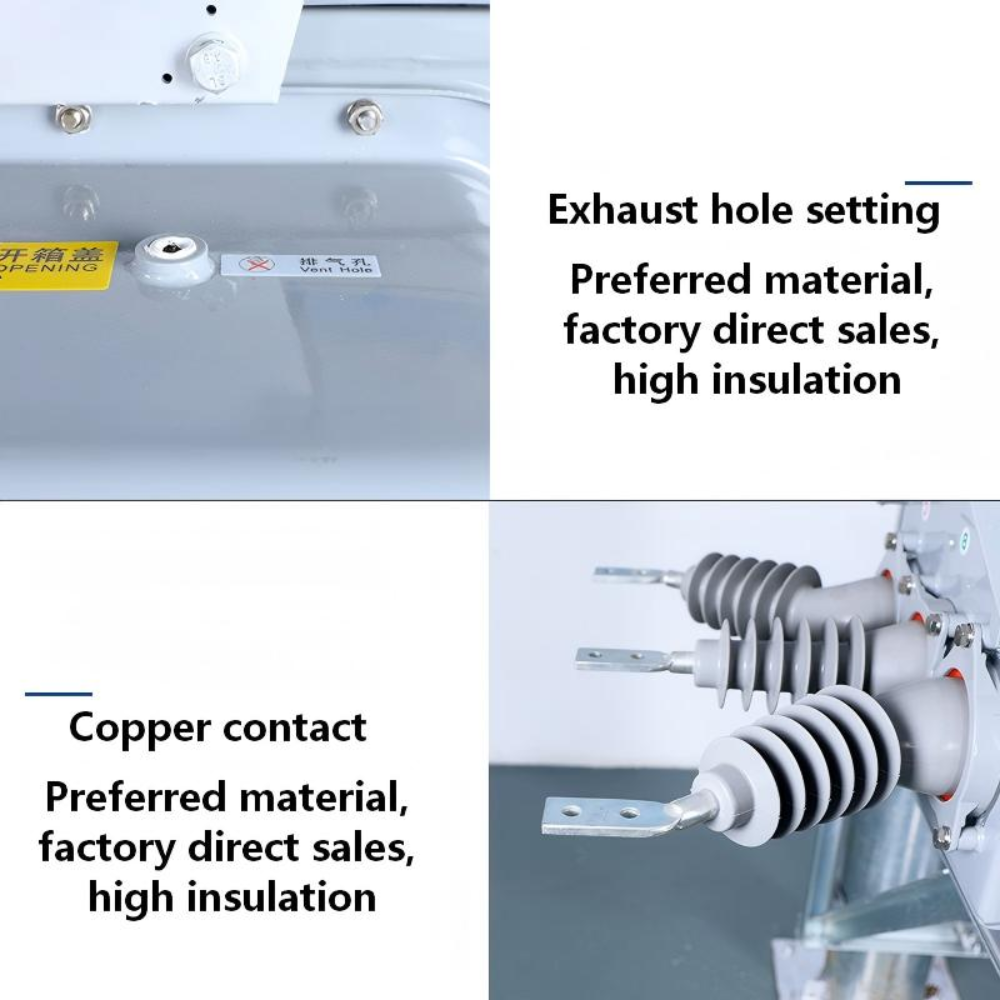

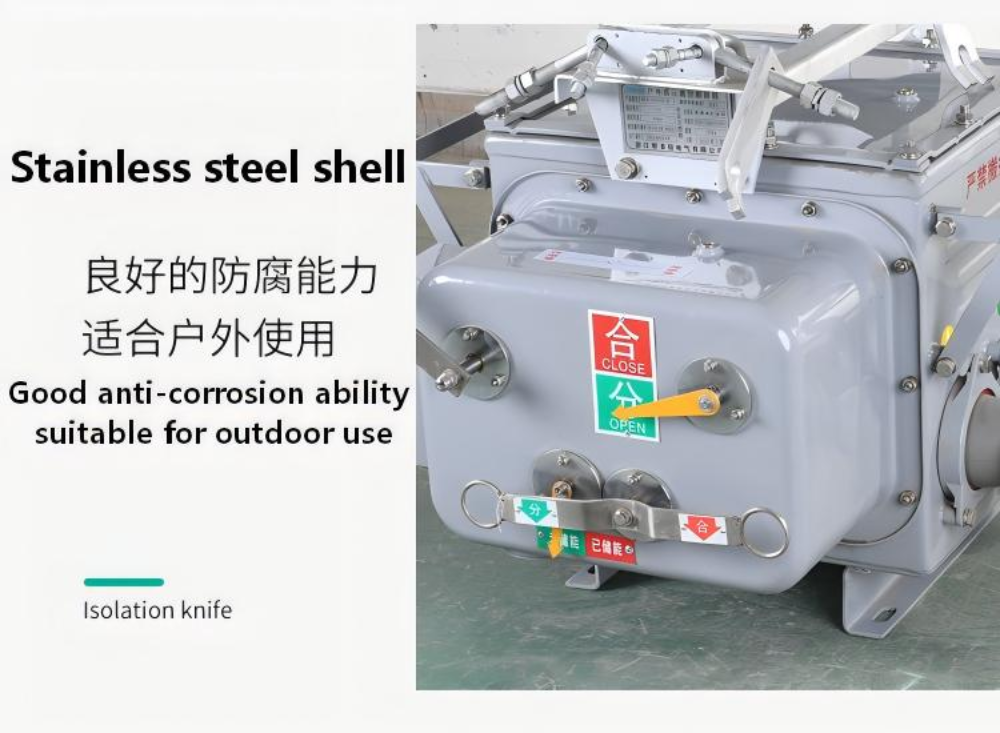

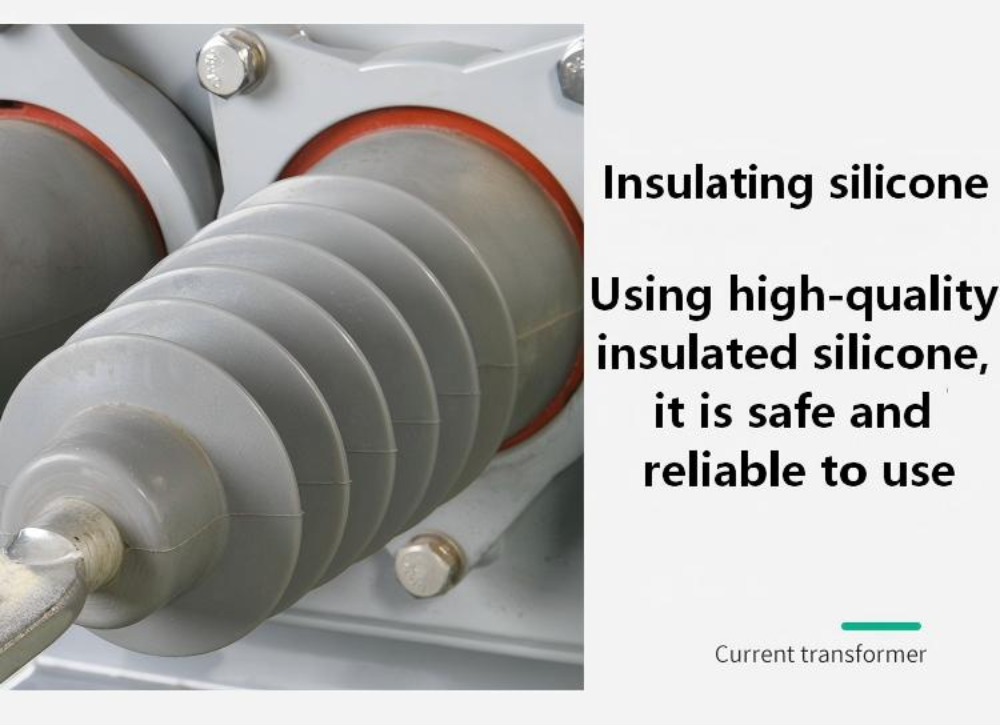

Corps du disjoncteur : C’est le cœur de l’équipement. Le circuit conducteur est connecté avec précision à la chambre d'extinction d'arc sous vide via des composants tels que des pôles conducteurs entrants et sortants, des pinces conductrices, etc., pour réaliser l'activation/désactivation du courant. En termes d'isolation et d'étanchéité, la conception est exquise : la tige conductrice est constituée de résine époxy et d'autres matériaux coulés dans leur ensemble pour assurer d'excellentes performances d'isolation externe ; Dans le même temps, la coque adopte une technologie d'étanchéité mature et des composants d'étanchéité tels que des joints toriques pour garantir une bonne étanchéité globale.

Mécanisme de fonctionnement : Le mécanisme a des fonctions complètes, prenant en charge le stockage d’énergie électrique et l’ouverture/fermeture, tout en conservant également la fonction d’urgence de fonctionnement manuel. Il intègre plusieurs composants tels que des ressorts de fermeture, des systèmes de stockage d'énergie, des dispositifs de déclenchement, des bobines d'ouverture et de fermeture et des interrupteurs auxiliaires, et constitue le « centre de contrôle » qui pilote le fonctionnement précis du disjoncteur.

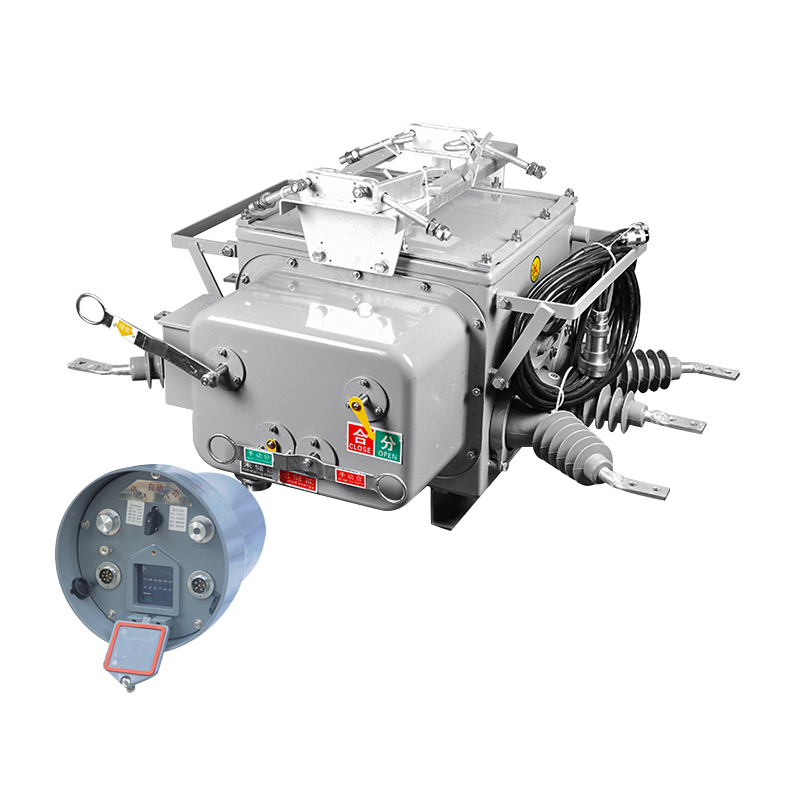

Composition de l'ensemble complet : L'ensemble des disjoncteurs à vide limite n'est pas un appareil unique, mais un système. Il est principalement composé d'un disjoncteur à vide ZW20A-12, associé au contrôleur intelligent FDR-02 ou CH-40 pour un jugement logique, et complété par un transformateur de tension (JDZW-10) pour fournir des signaux, formant une solution complète sans entretien.

La valeur fondamentale de cet appareil réside dans ses capacités de gestion intelligente et automatisée des pannes, qui remplissent principalement trois fonctions principales :

Isolation automatique du court-circuit phase-phase : lorsqu'un court-circuit phase-phase se produit dans la ligne de dérivation utilisateur, il peut se déclencher rapidement avant l'action de protection de la sous-station de niveau supérieur et maintenir un état verrouillé, limitant strictement le défaut du côté utilisateur et l'empêchant d'affecter le réseau électrique principal et les autres utilisateurs.

Suppression automatique du défaut de mise à la terre monophasé : pour les défauts de mise à la terre monophasés qui se produisent du côté de l'utilisateur, il peut également prendre l'initiative de déconnecter et de supprimer automatiquement le défaut. Ce processus est très rapide, le rendant presque imperceptible pour la sous-station de niveau supérieur et les autres utilisateurs sur la même ligne, améliorant considérablement la fiabilité de l'alimentation électrique et l'expérience utilisateur.

Localisez rapidement le point de défaut : après avoir pris des mesures, il peut signaler activement les informations de défaut. Le personnel de maintenance peut utiliser des équipements spécialisés (tels que des ordinateurs de poche) pour lire rapidement les données sur site, localiser avec précision la cause des pannes et les utilisateurs responsables, réduisant ainsi considérablement le temps de dépannage et de rétablissement de l'alimentation électrique.
