Disjoncteur à vide extérieur ZN85 12 kV, 630 A, monté sur poteau

Description:

Le disjoncteur à vide extérieur (VCB) MINGTUO ZN85 12 kV est un dispositif de commutation haute performance conçu pour les réseaux de distribution moyenne tension. Évalué à 630 A avec une capacité de rupture allant jusqu'à 25 kA, ce disjoncteur est conçu pour les applications montées sur poteau ou au sol, garantissant une protection fiable dans les systèmes d'énergie industrielle, utilitaire et renouvelable. Sa construction robuste et sa technologie avancée d’interruption du vide permettent un fonctionnement sûr, rapide et sans entretien dans des environnements extérieurs difficiles.

Applications:

Les disjoncteurs à air (ACB) constituent la première ligne de défense des principaux systèmes de distribution et de protection d'énergie. Leurs applications vitales couvrent les installations industrielles, les vastes complexes commerciaux, les centres de données critiques et les infrastructures publiques essentielles telles que les aéroports et les hôpitaux. Dans ces environnements critiques, les ACB garantissent l’intégrité du système, protègent les équipements coûteux contre les pannes électriques et garantissent une sécurité et une fiabilité opérationnelles continues.

ZN85

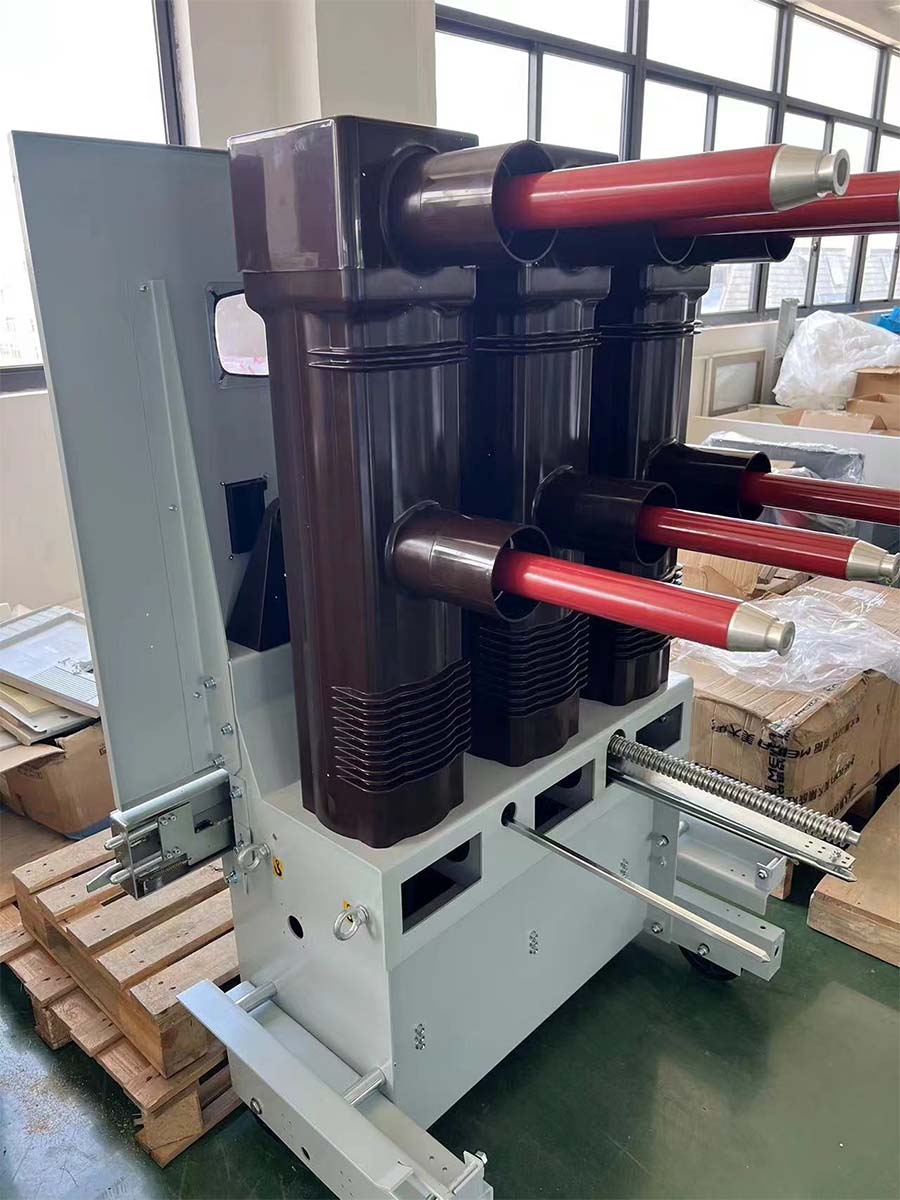

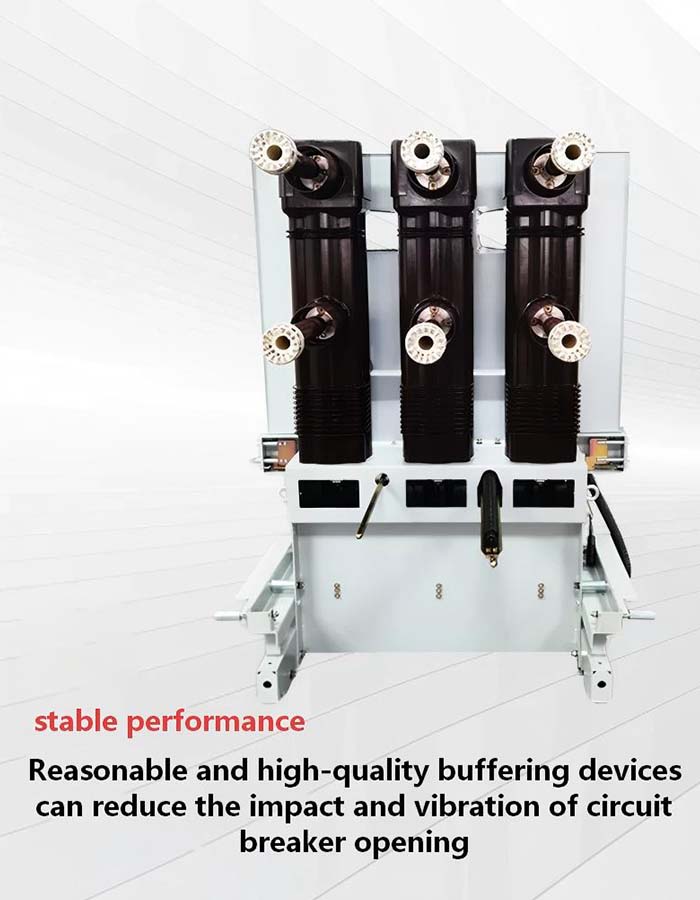

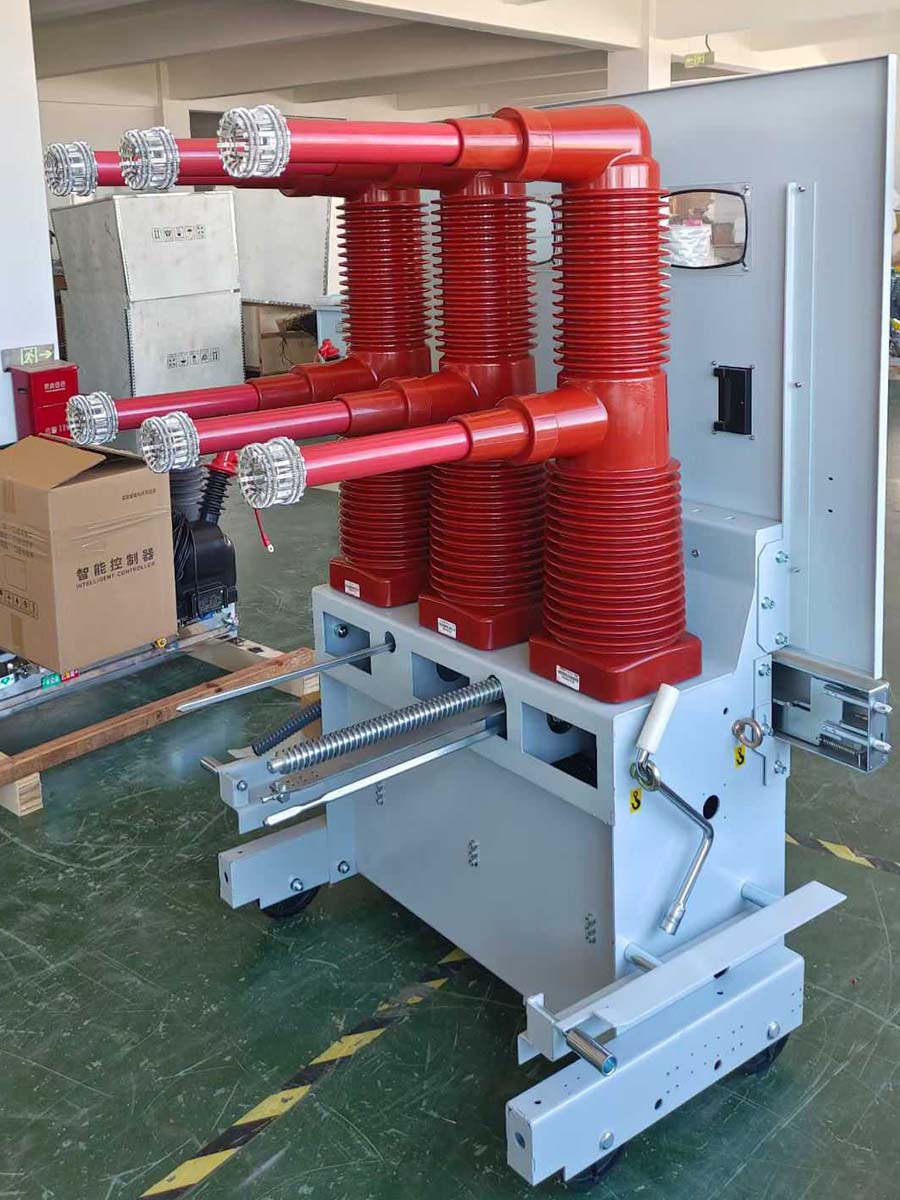

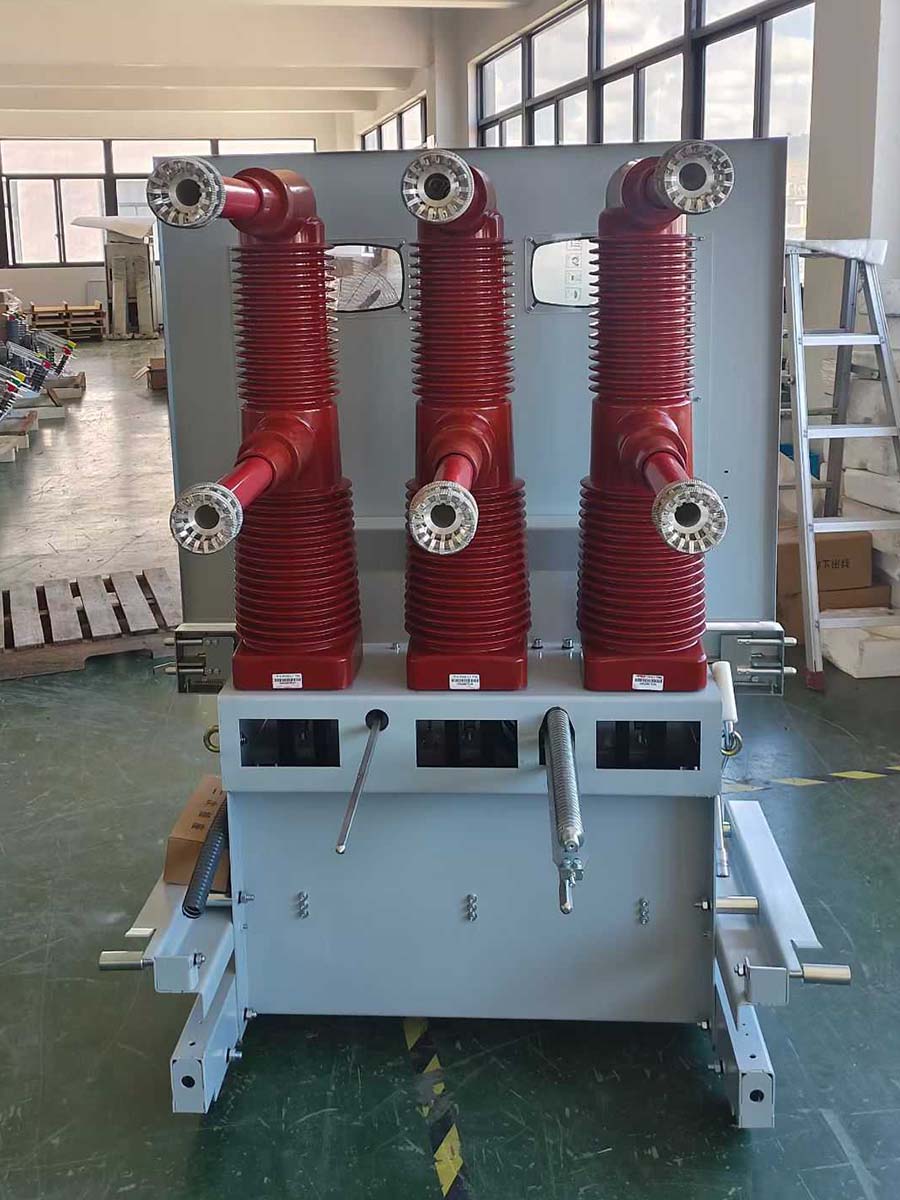

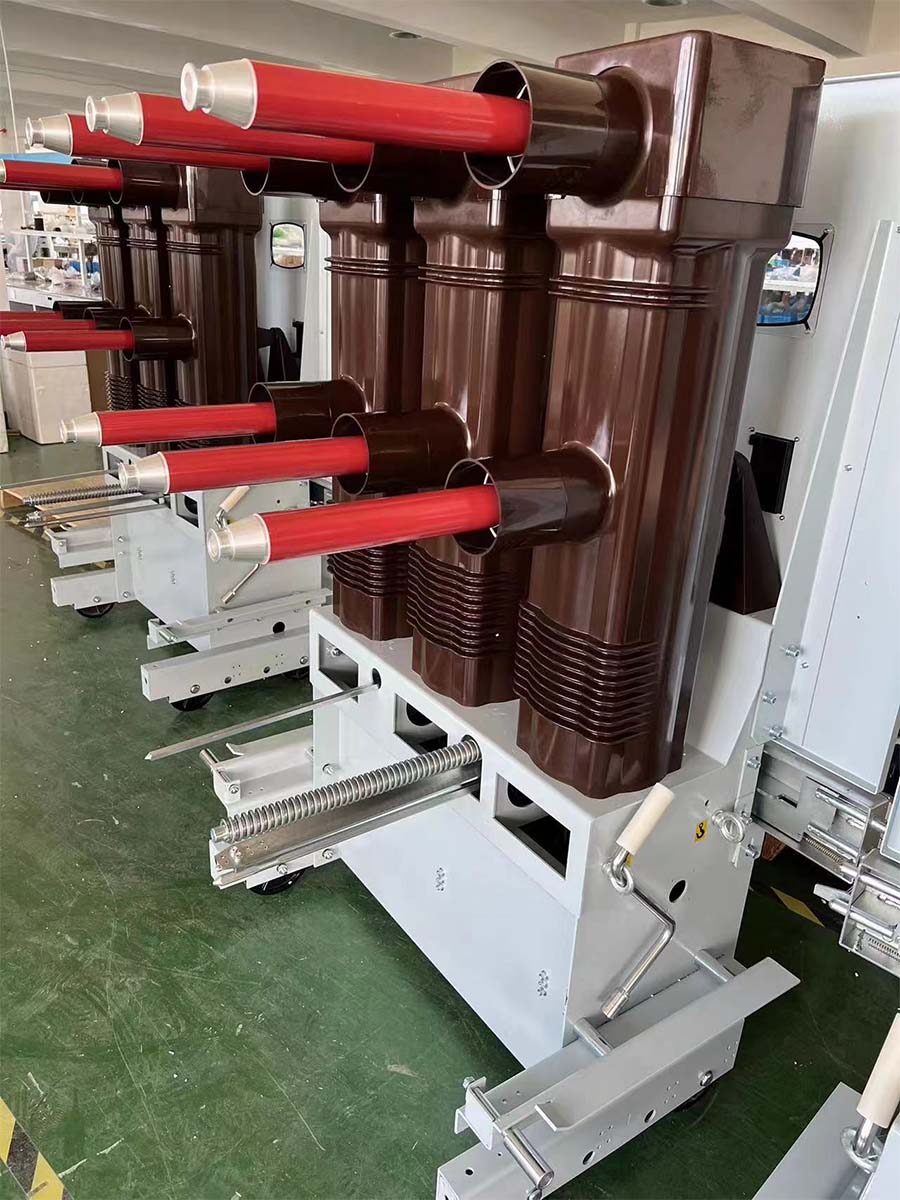

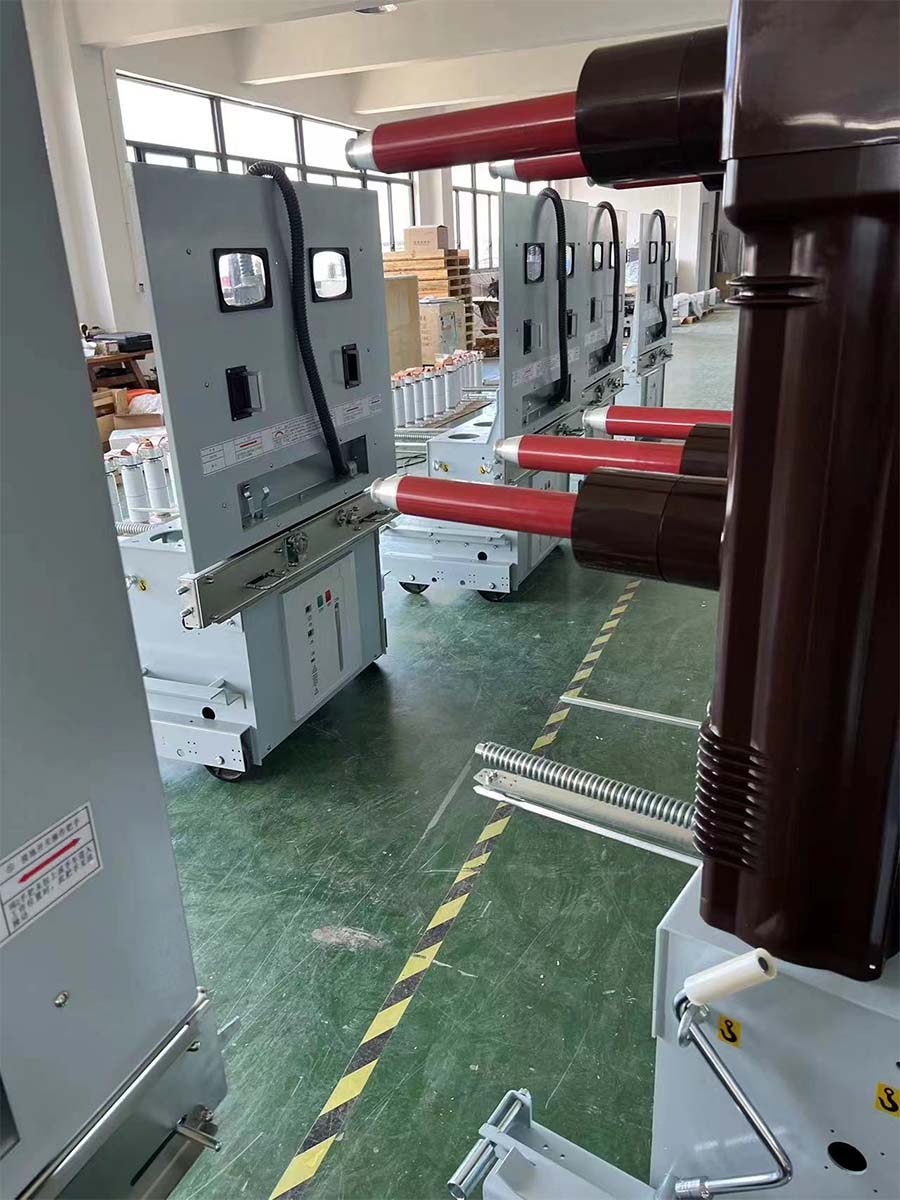

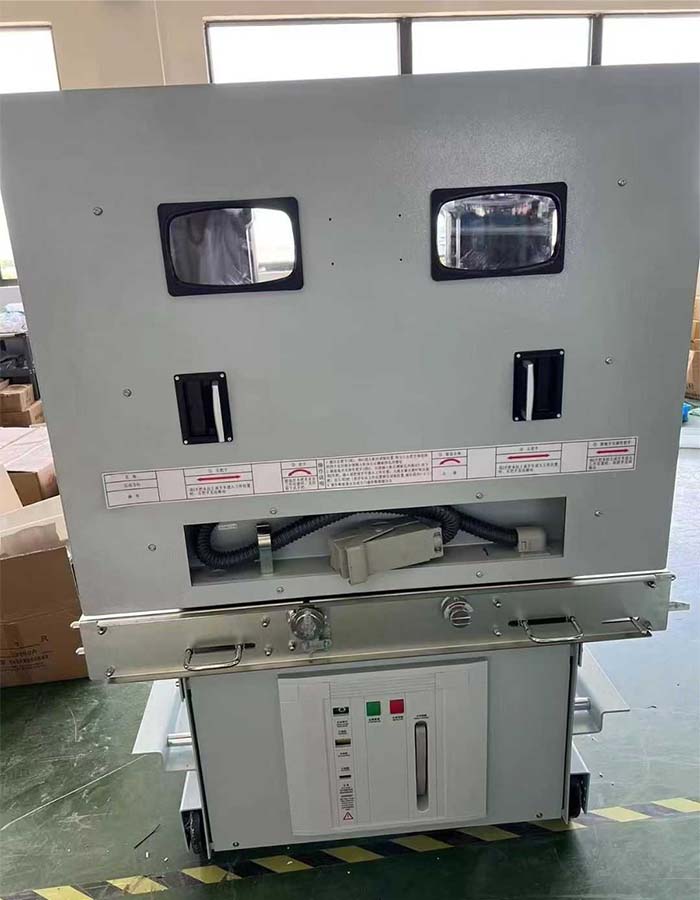

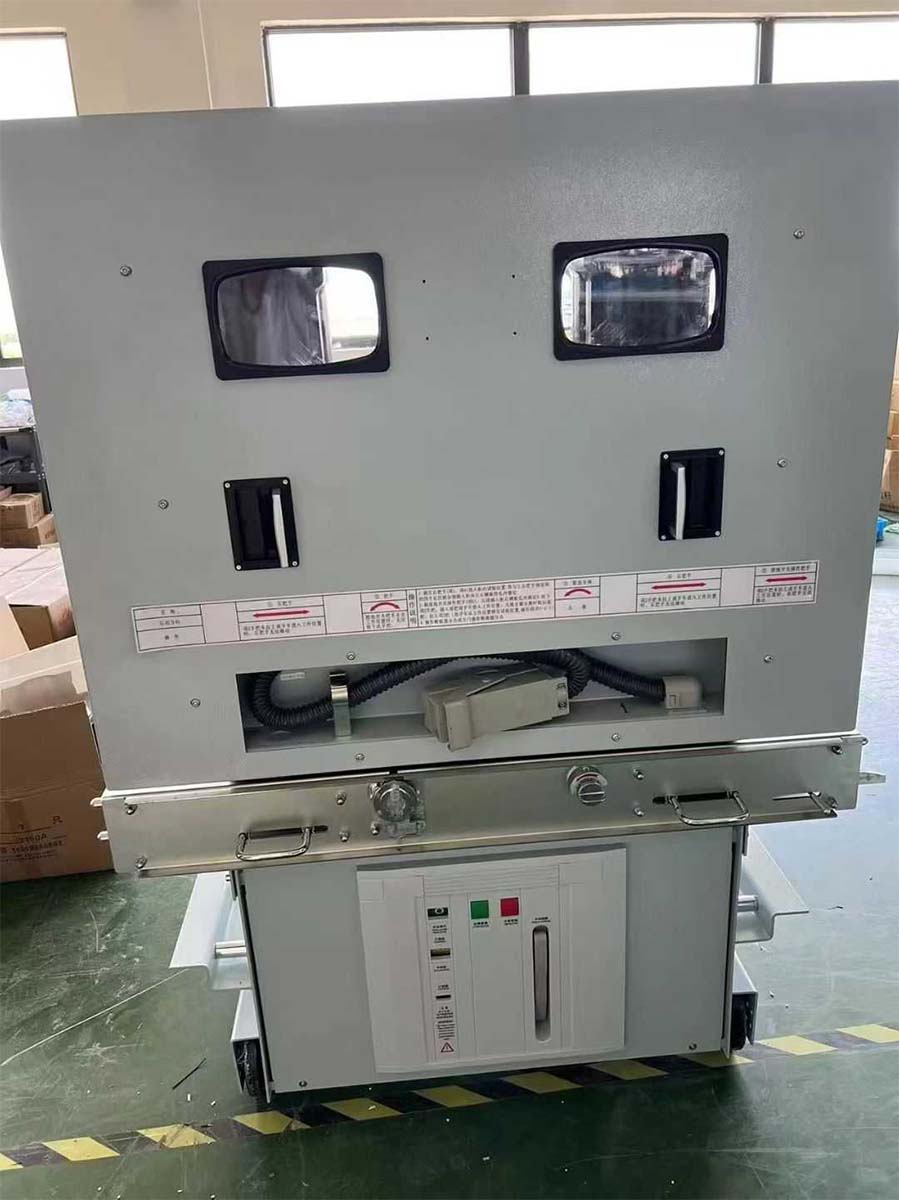

MTELEC ZN85 VCB

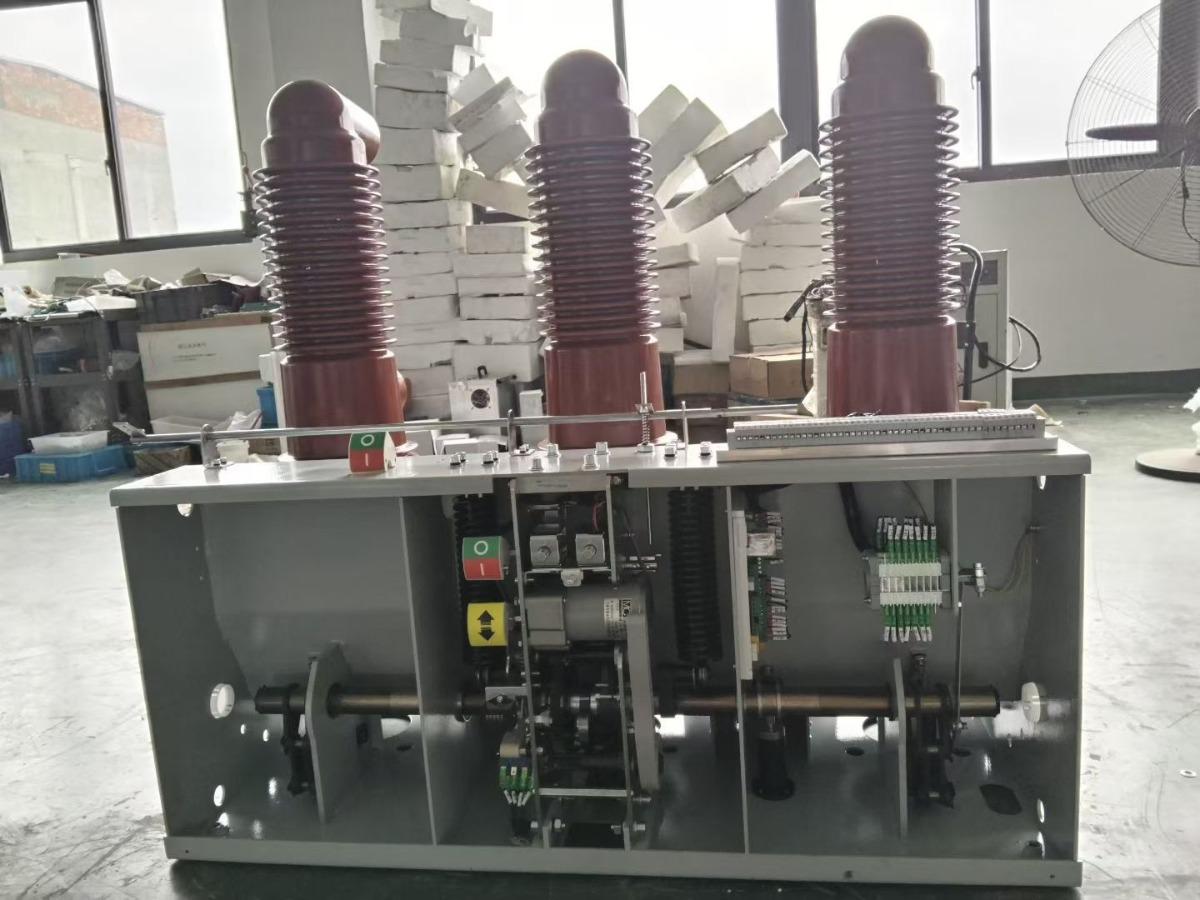

Composition VCB

Principe de fonctionnement : Protection du réseau de distribution : lignes d'alimentation montées sur poteaux, électrification rurale et sectionnement automatique des circuits de distribution.

Sous-stations : Lignes sortantes, protection des transformateurs et disjoncteurs de bus.

Systèmes d'alimentation industriels : lignes entrantes principales d'usine, protection des gros moteurs et circuits de charge industriels.

Projets d’infrastructure : raccordements aux énergies renouvelables, électrification ferroviaire et systèmes d’énergie minière.

Scénarios spéciaux : commutation de charge fréquente, contrôle de la batterie de condensateurs et interruption sûre des courants de charge des câbles.

Technologie d'interruption sous vide : les interrupteurs hermétiquement fermés offrent une rigidité diélectrique élevée, une extinction d'arc et des performances constantes sur une durée de vie prolongée.

Fonctionnement mécanique : Le mécanisme à ressort permet un fonctionnement manuel et à distance, permettant une séparation rapide des contacts lors de surcharges ou de courts-circuits.

Protection de l'environnement : le boîtier classé IP54 avec des matériaux résistants à la corrosion garantit la durabilité dans des conditions météorologiques extrêmes, notamment une humidité élevée, le vent et la poussière.

Disposition compacte et modulaire : simplifie l'installation, l'inspection et la maintenance tout en intégrant des équipements auxiliaires essentiels, tels que des transformateurs de courant et des relais de protection.

Haute fiabilité avec une endurance mécanique de 10 000 opérations

Technologie avancée d'interrupteur à vide pour un entretien minimal

Conception compacte et résistante à la corrosion adaptée aux environnements extérieurs

La protection IP54 garantit un fonctionnement dans des conditions difficiles

Capacités intégrées de surveillance intelligente et de contrôle à distance

Conformité aux normes GB/T 11022 et IEC 62271

Configurations personnalisables pour des exigences de projet spécifiques

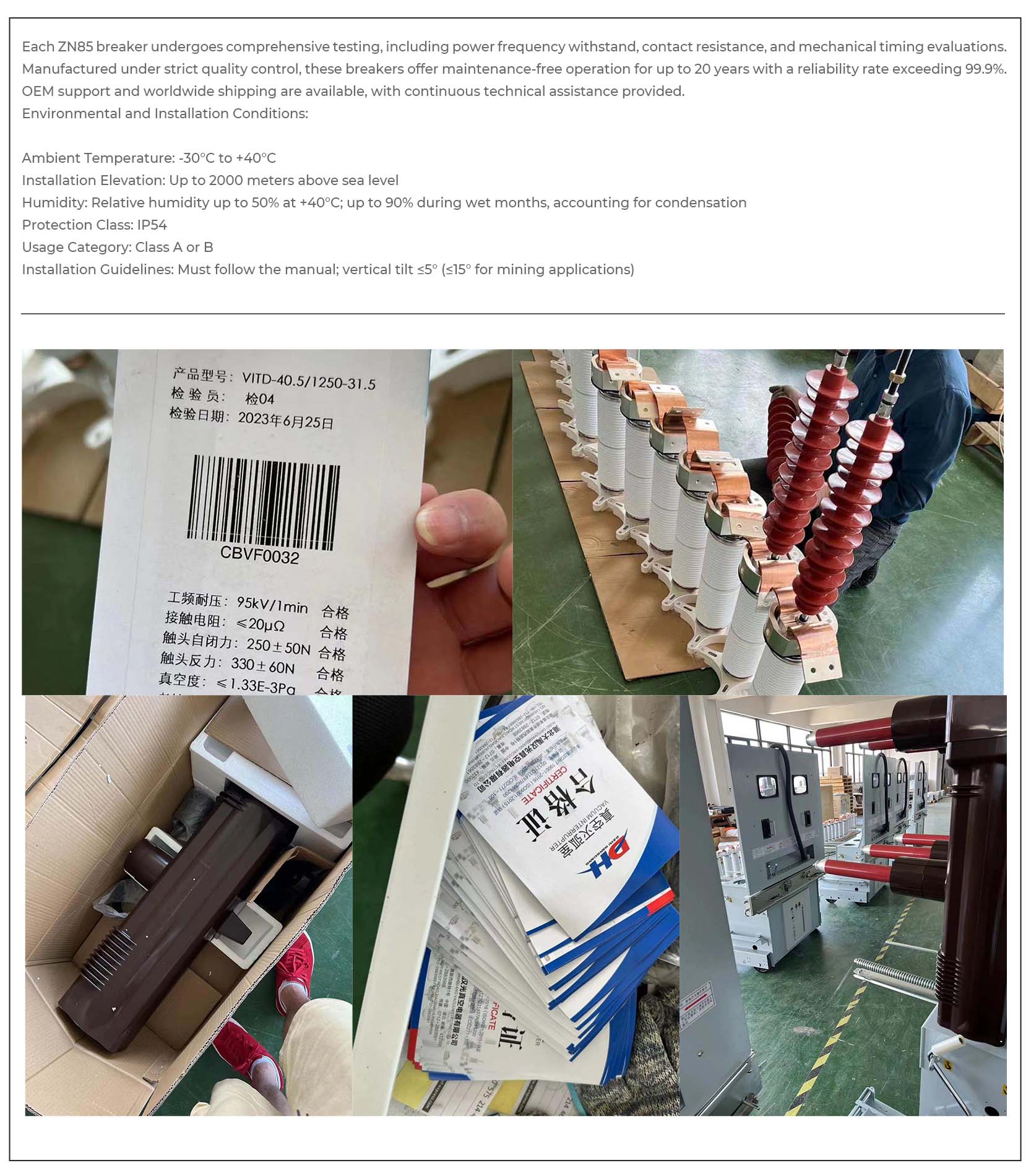

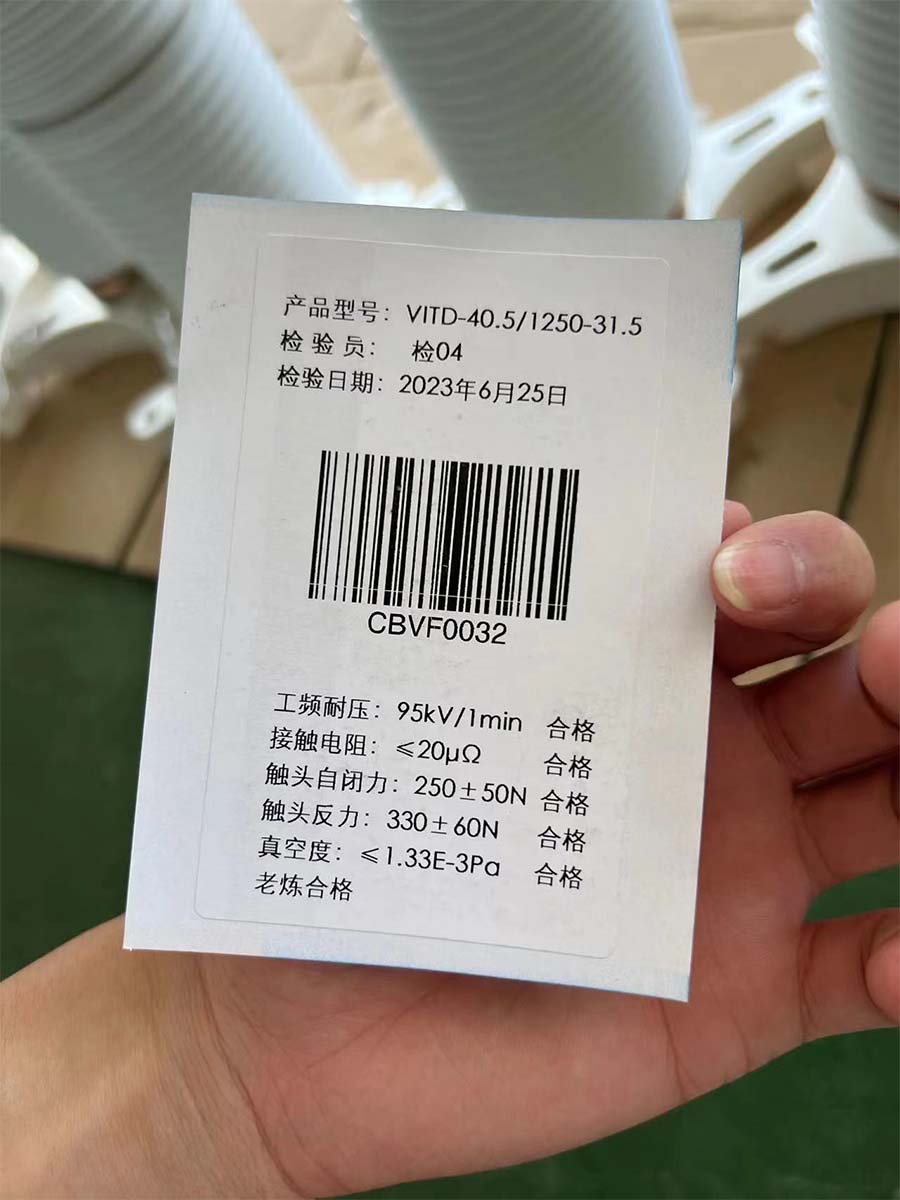

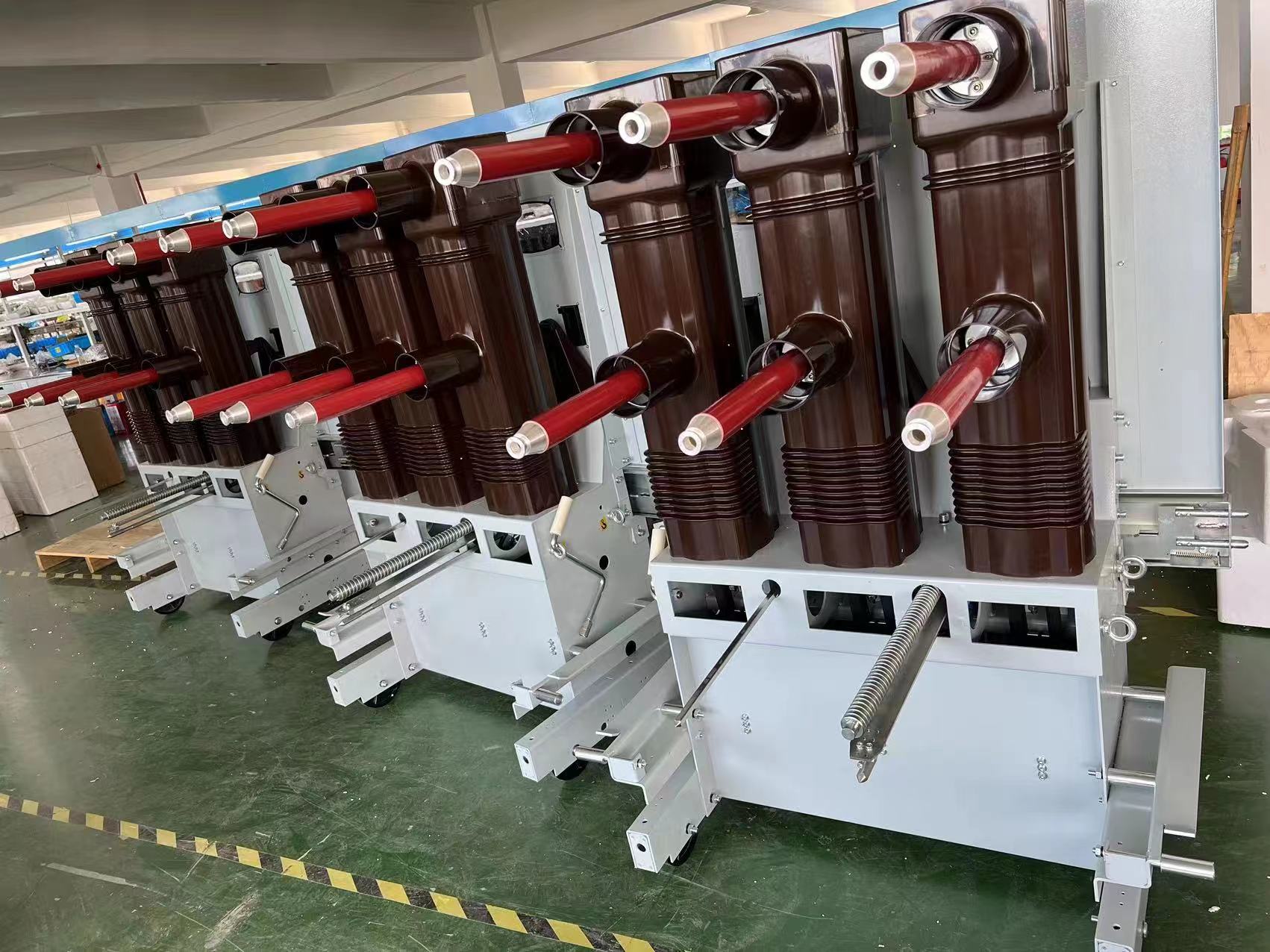

Test de rodage
Installation du ZN85

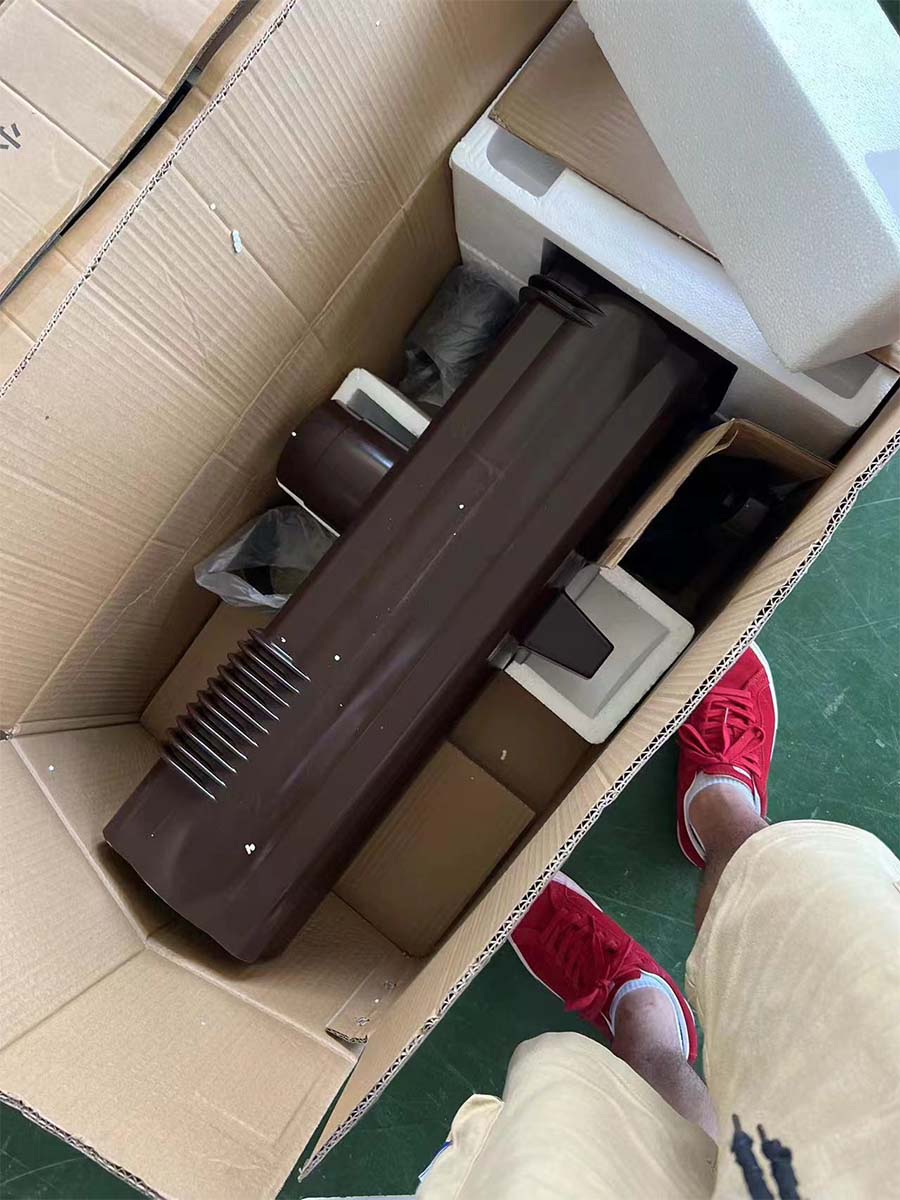

Pour assurer la sécurité du transport, nos produits électriques sont exportés dans des caisses en bois renforcé. Les caisses subissent un traitement thermique et portent la marque ISPM-15, permettant un dédouanement rapide. La conception de la base surélevée facilite le fonctionnement du chariot élévateur, tandis que la fixation interne absorbant les chocs garantit que les produits arrivent intacts. Toutes les caisses extérieures sont clairement étiquetées et conformes aux normes logistiques internationales.

Appareillage de commutation haute et basse tension (ACB, MCCB, VCB)

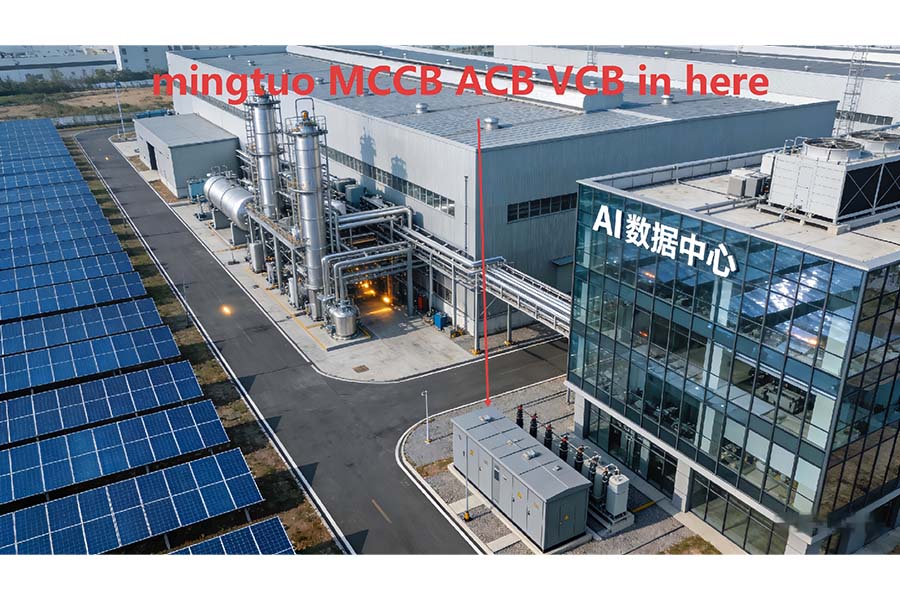

Sous-station de type boîte équipée de nos disjoncteurs à vide (VCB), disjoncteurs de puissance (MCCB) et disjoncteurs de courant alternatif (ACB).

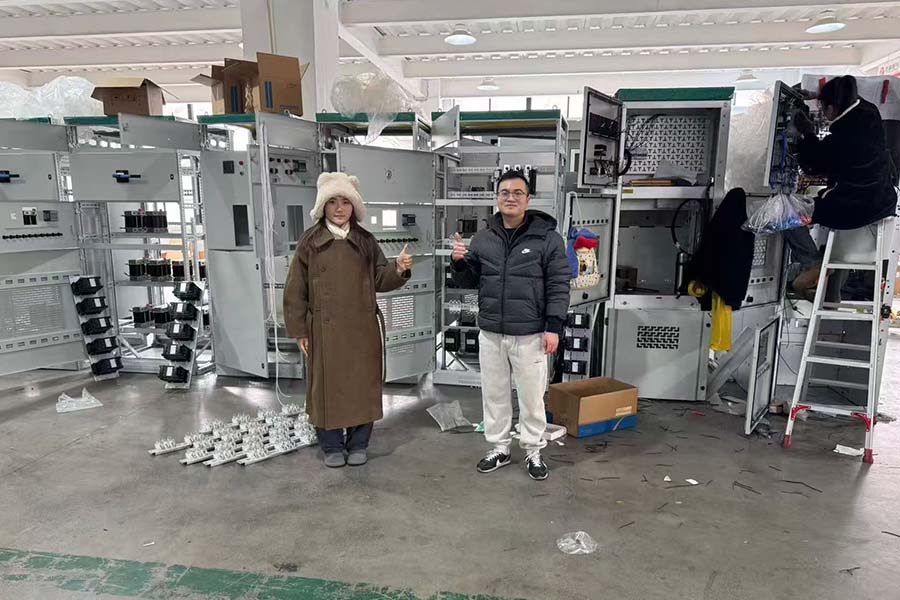

Armoires haute et basse tension alimentées avec succès

Sous-station de type boîte, disjoncteur ACB, disjoncteur VCB, disjoncteur MCCB
Transmission de puissance réussie
Sous-station de type boîte, disjoncteur ACB, disjoncteur VCB, disjoncteur MCCB
Sous-station de type boîte, disjoncteur ACB, disjoncteur VCB, disjoncteur MCCB
Armoire photovoltaïque raccordée au réseau utilisant un disjoncteur ACB et un disjoncteur MCCB
Séquences de scénario d'application

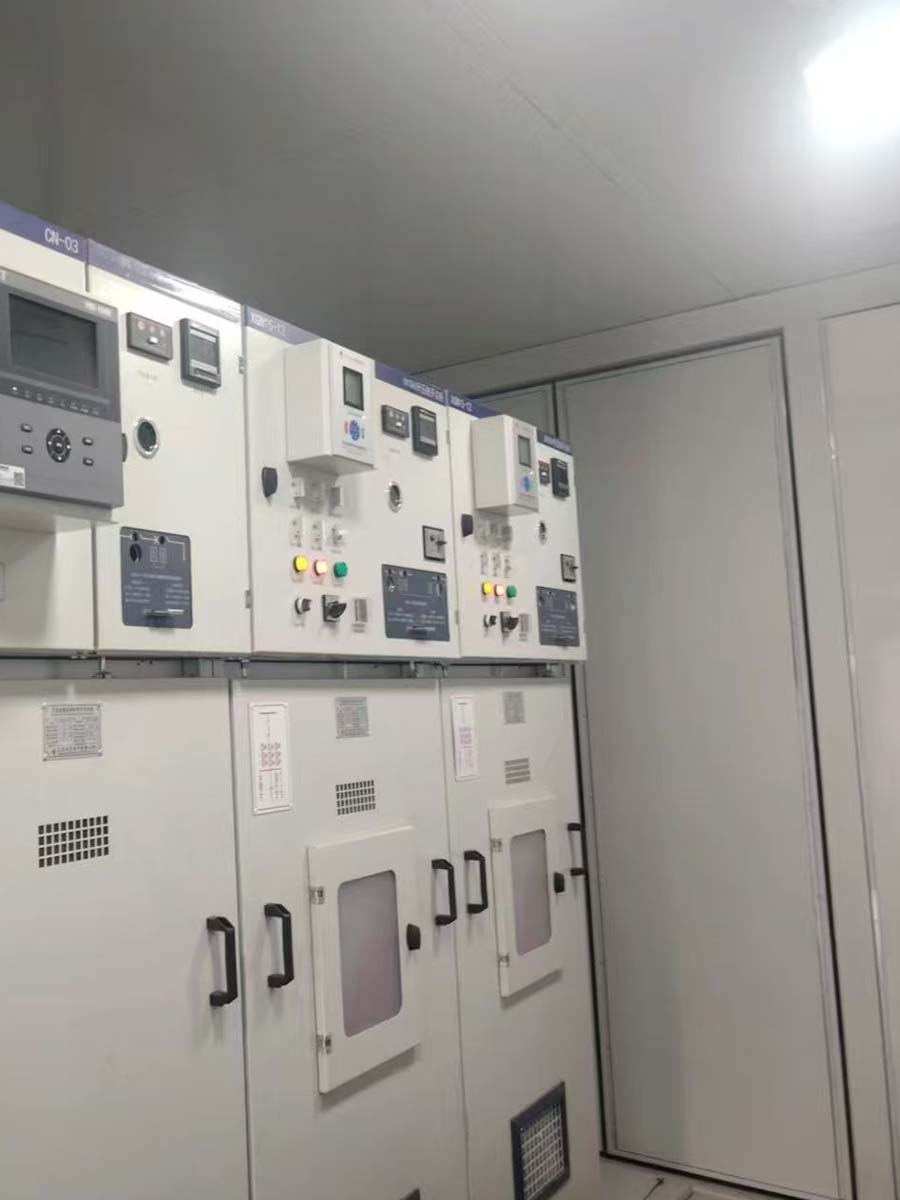

Appareillage de commutation haute tension 35 kV, transmission de puissance réussie

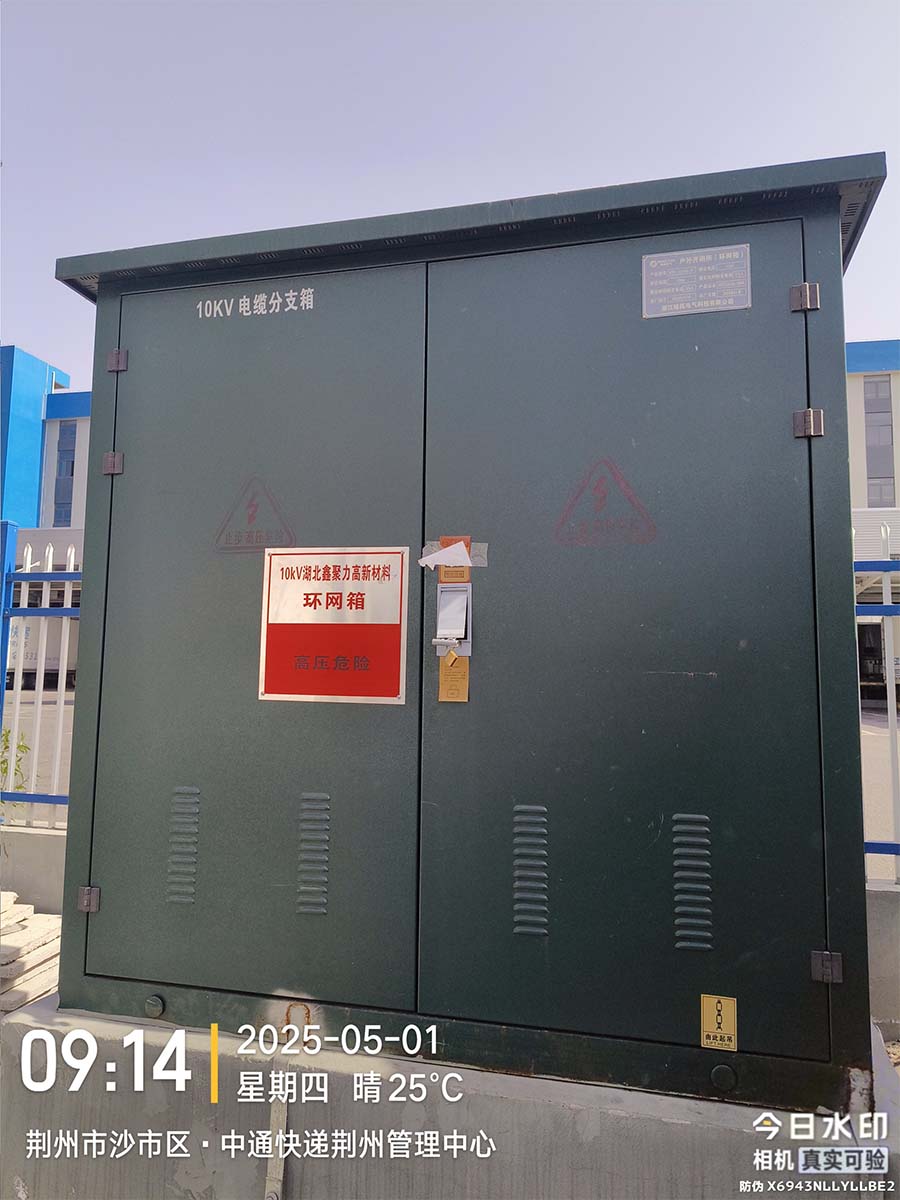

Unité de distribution en anneau 10 kV, disjoncteur à vide

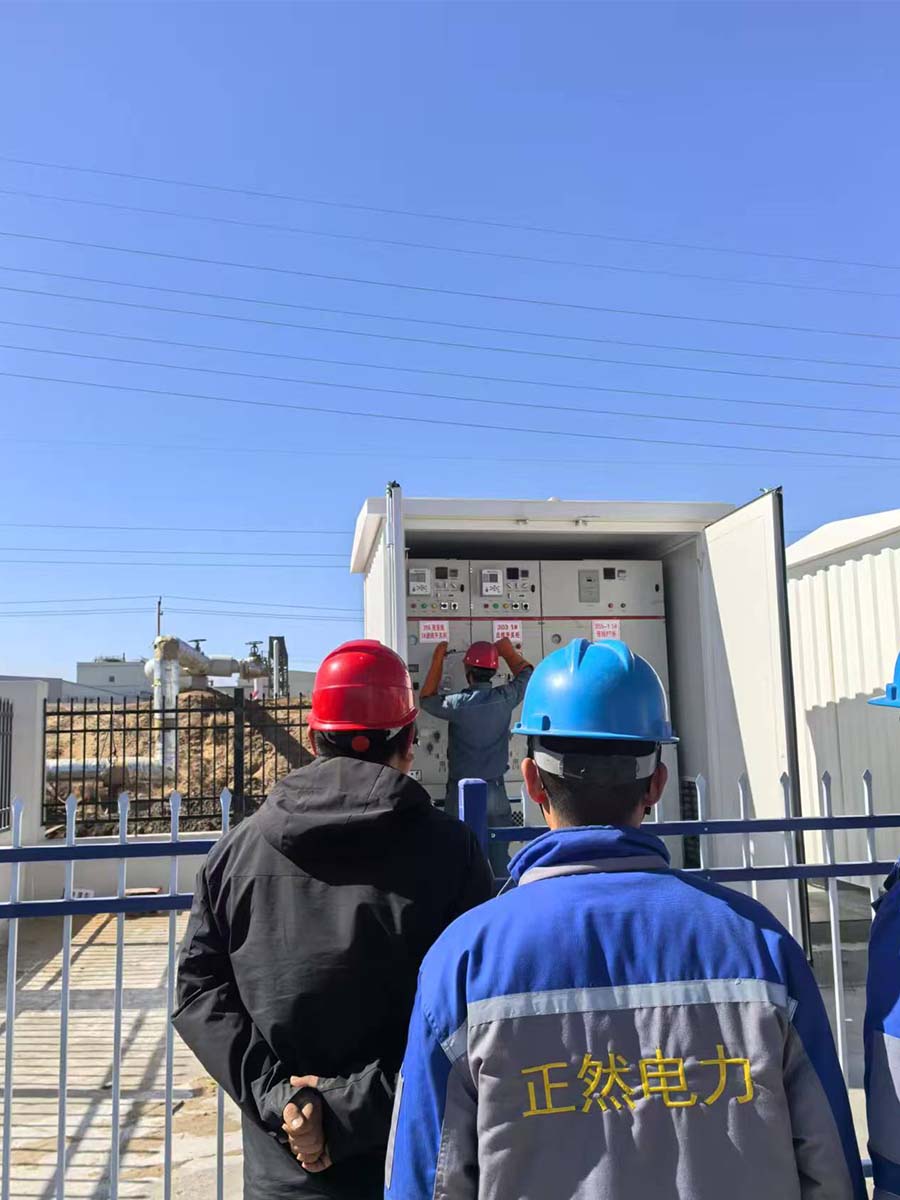

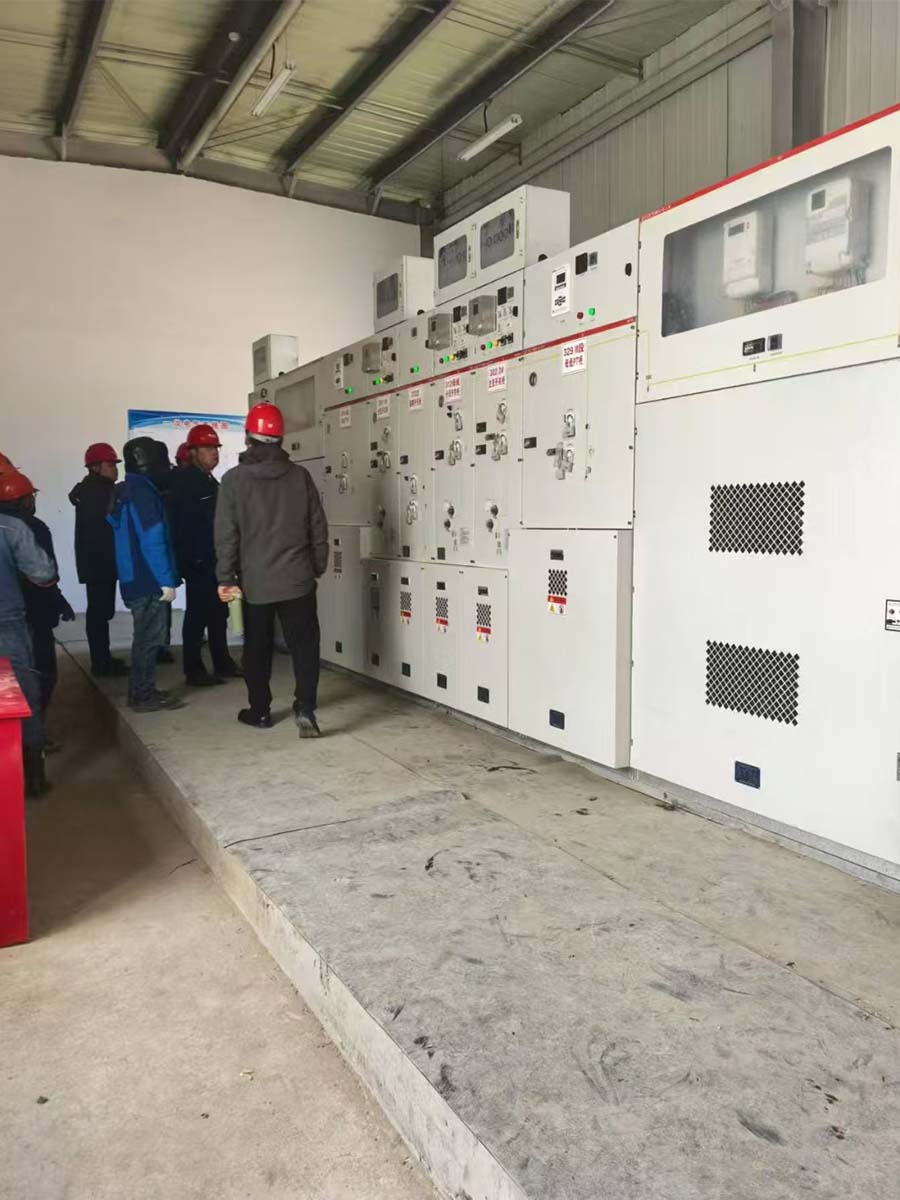

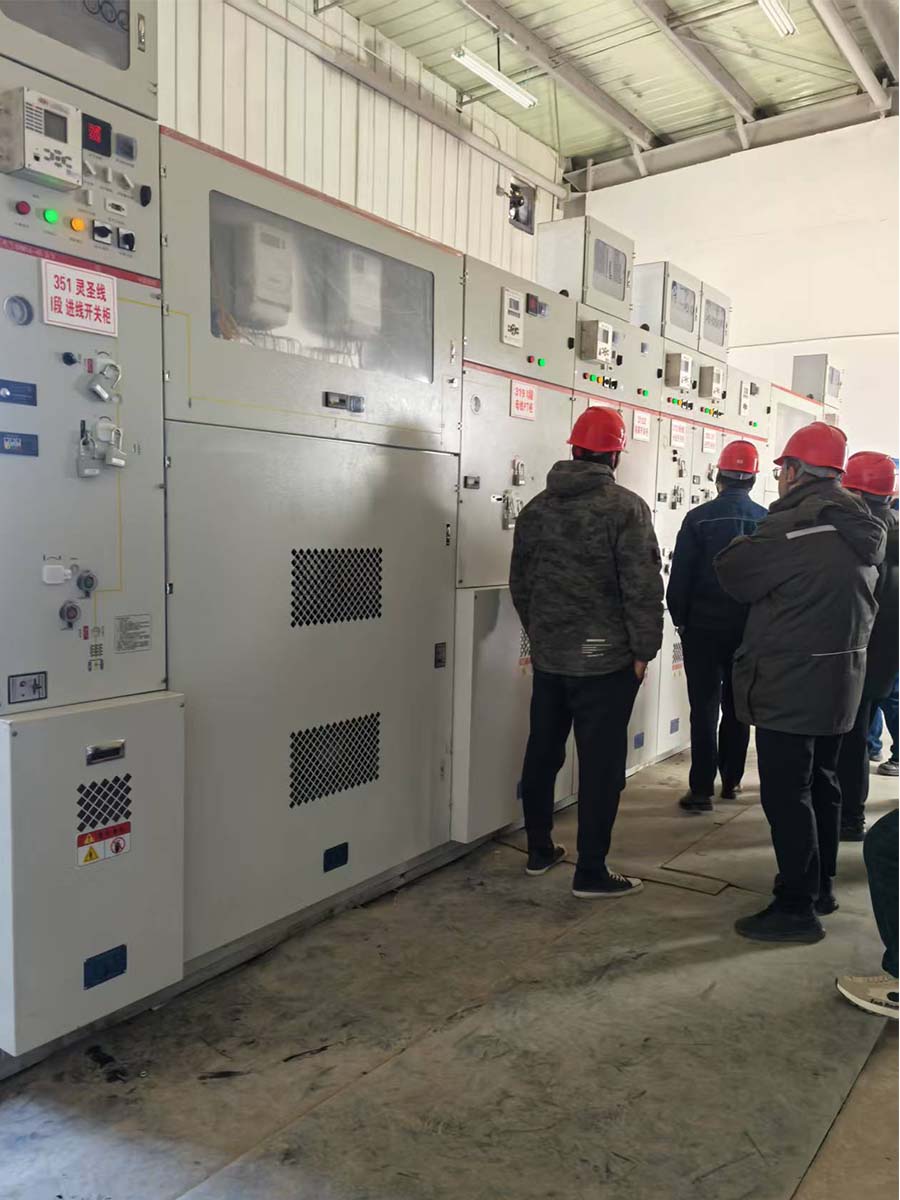

Appareillage de commutation isolé au gaz 35 kV, disjoncteur à vide
Appareillage de commutation isolé au gaz 35 kV, disjoncteur à vide
Appareillage de commutation isolé au gaz 35 kV, disjoncteur à vide

Catégorie de paramètre	Spécification	Notes
Tension nominale	12 kV	Norme pour les réseaux de distribution
Courant nominal	400A, 630A, 1250A	Évaluations communes disponibles
Résistance nominale à court terme actuelle	16 kA, 20 kA, 25 kA
Courant de rupture nominal en court-circuit	16 kA, 20 kA, 25 kA
Courant de résistance maximal nominal	40 kA, 50 kA, 63 kA
Niveau d'isolation nominal	Fréquence de puissance : 42 kV / Impulsion de foudre : 75 kV	(1 min)
Vie mécanique	10 000 opérations	Minimum
Vie électrique	10 000 opérations (at rated current)
Interrupteur moyen	Vide	Scellé dans une bouteille en céramique
Mécanisme de fonctionnement	Ressort / Électromagnétique
Tension de contrôle	AC/DC 110V, 220V	Options communes
Dimensions hors tout (environ)	900 x 800 x 1200 mm (H x W x D)	Varie selon la configuration
Méthode d'installation	Monté sur poteau / Monté au sol	Utilisation extérieure
Température ambiante	-30°C à 40°C
