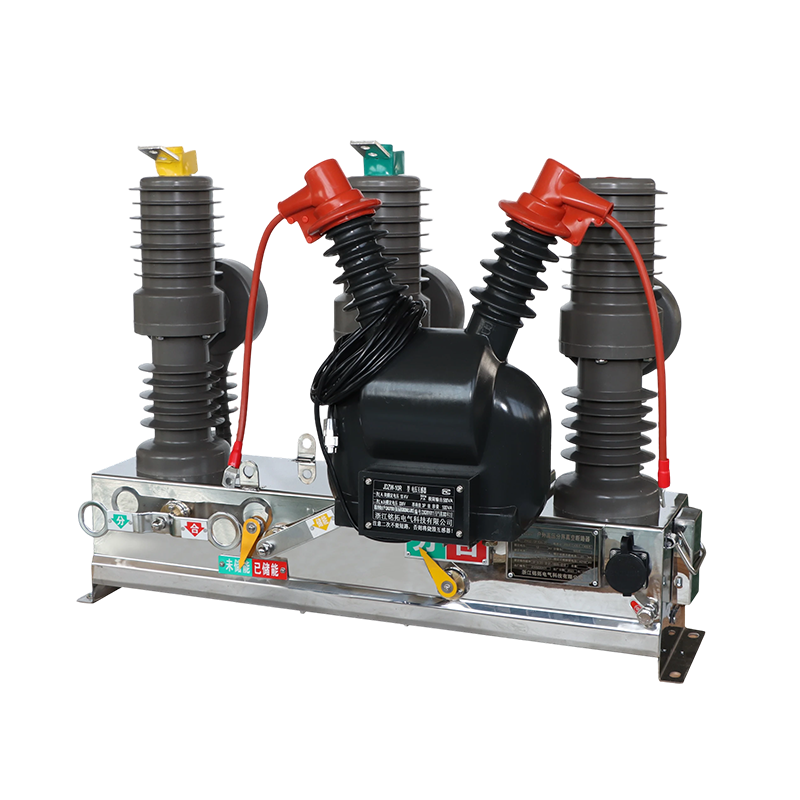

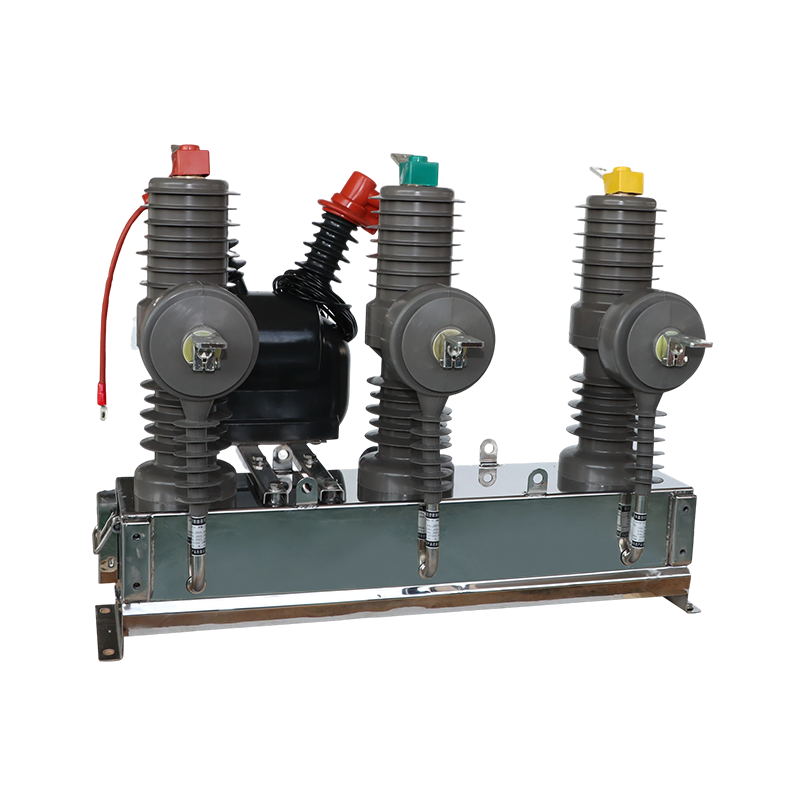

Disjoncteur à vide extérieur ZW32 pour distribution moyenne tension montée sur poteau

Description:

Le disjoncteur à vide ZW32 est appliqué à l'extérieur et est généralement installé à l'extrémité supérieure du transformateur. Il appartient au type pilier et est couramment installé sur les poteaux électriques extérieurs. Il existe également des installations au sol avec enceintes, également appelées interrupteurs à colonnes. Parce qu'il peut couper le circuit, il s'agit du point limite entre haute et basse tension à l'extrémité supérieure du transformateur, également appelé interrupteur limite. Il dispose d'une protection homopolaire contre les surintensités et les pertes de phase et joue un rôle dans la commutation des circuits et la protection des charges telles que les transformateurs.

Applications:

Le disjoncteur à vide extérieur ZW32 est largement utilisé dans :

Lignes aériennes de distribution moyenne tension

Systèmes de distribution montés sur poteau

Sous-stations extérieures et points de protection des alimentateurs

Réseaux industriels de distribution d'énergie

Systèmes de raccordement au réseau d'énergie renouvelable

Sa conception prend en charge un fonctionnement extérieur continu tout en maintenant des performances de commutation et une protection du système constantes.

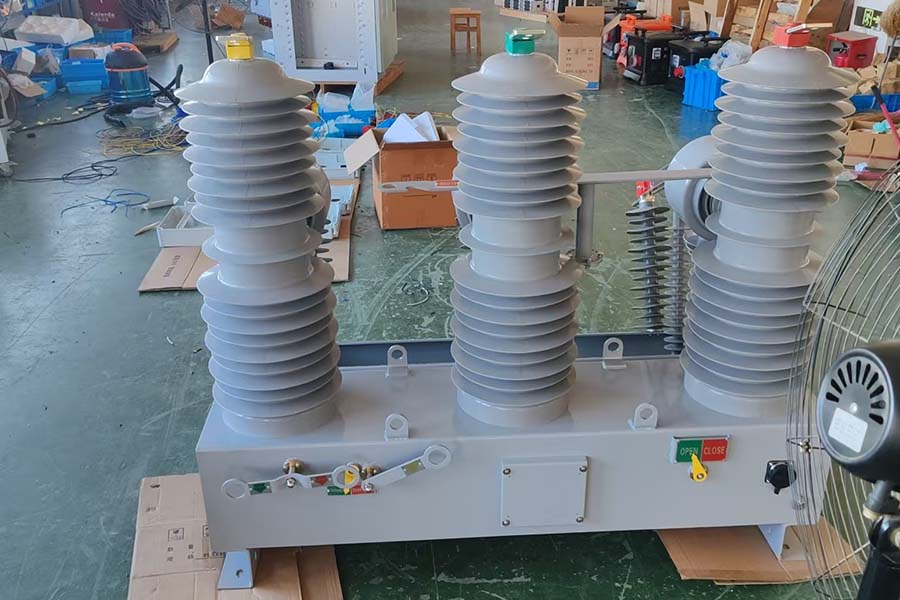

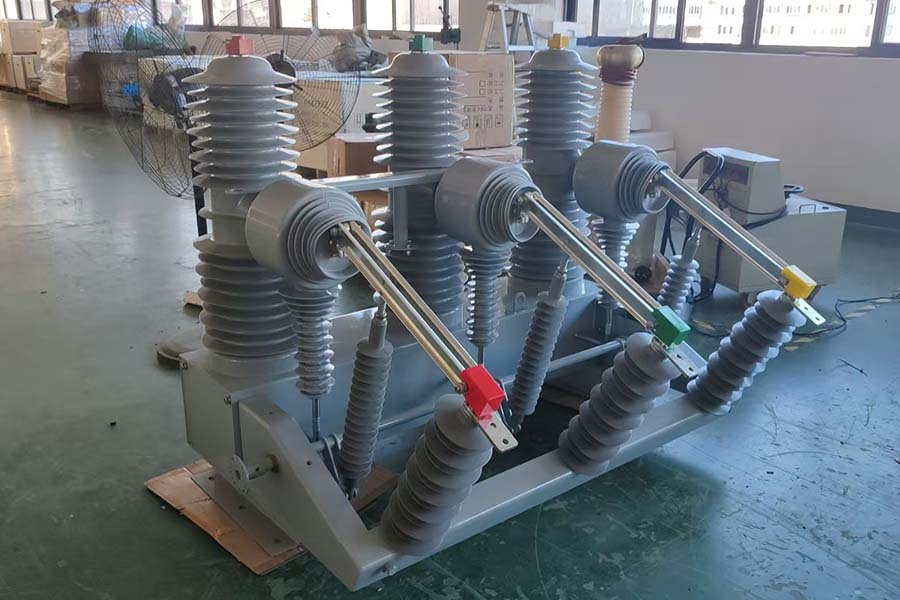

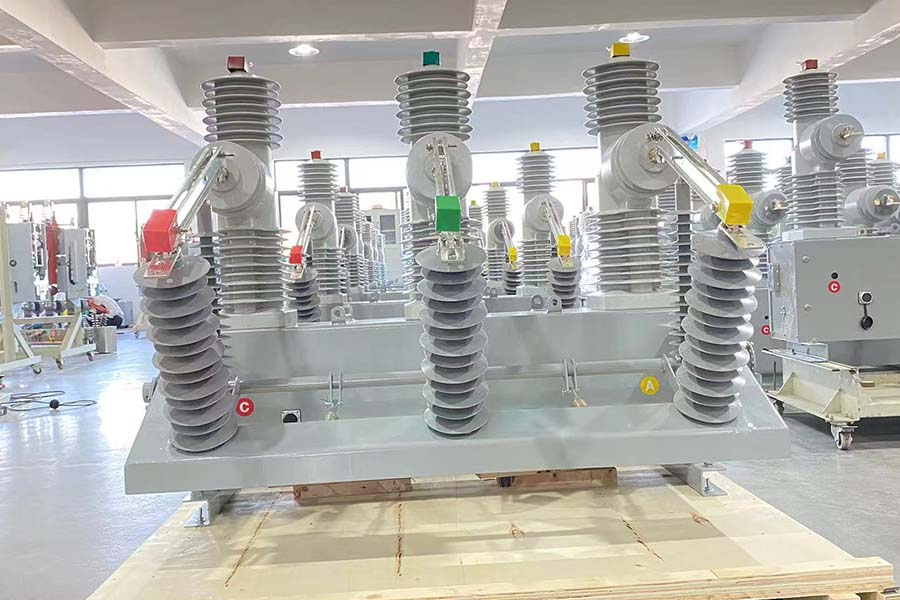

Atelier ZW32 VCB
MT ELECTRICZW32
Introduction au ZW32

Lorsqu'il y a une surintensité ou un court-circuit dans la ligne sortante du circuit, le transformateur de courant peut détecter le signal de courant, qui est transmis au contrôleur. Le contrôleur émet une commande pour déclencher le mécanisme, qui entraîne la séparation des contacts dynamiques et statiques à l'intérieur du tube à vide, réalisant ainsi la déconnexion et la coupure du circuit, jouant ainsi un rôle protecteur.

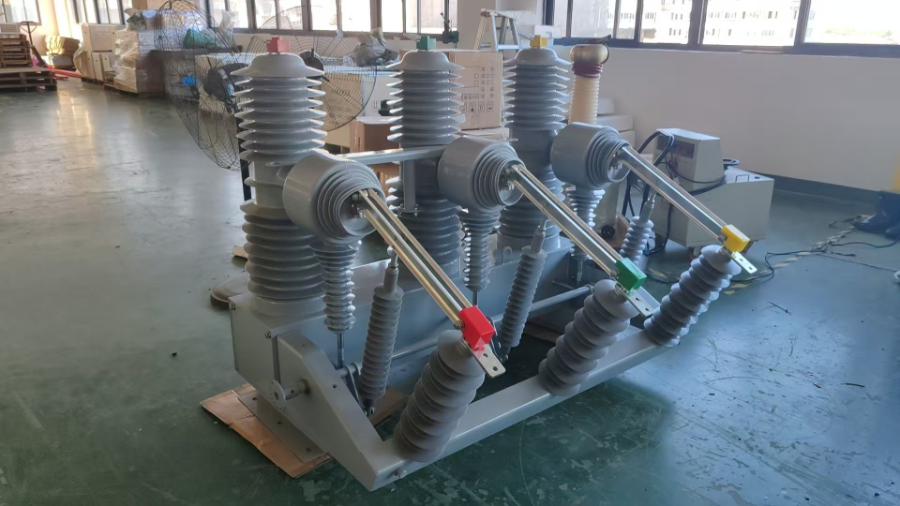

Tester l'ouverture et la fermeture du disjoncteur
Fils secondaires

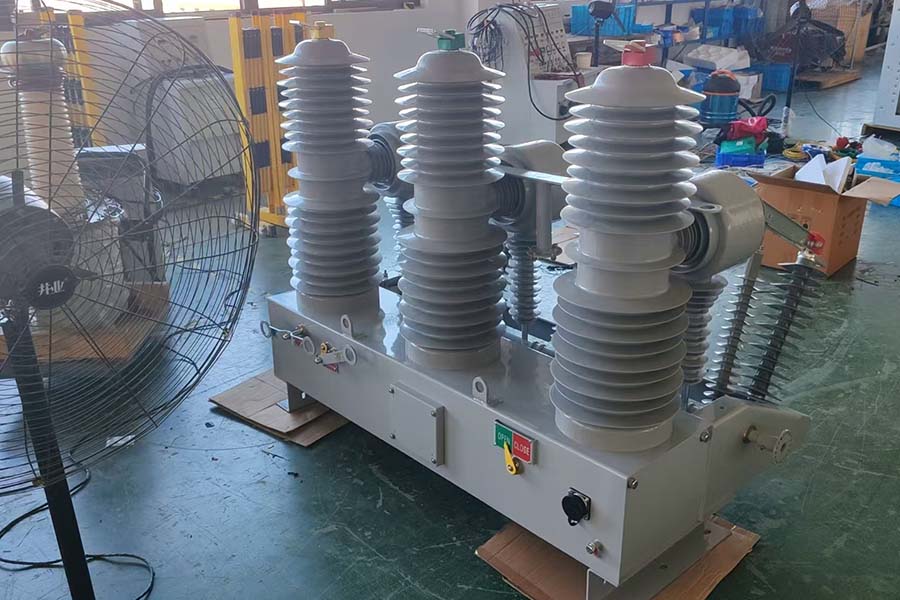

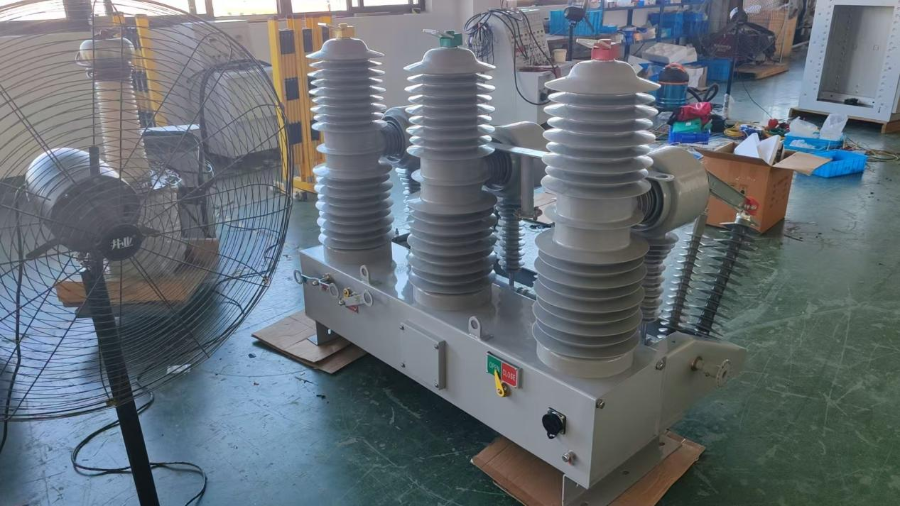

Débogage du produit
Débogage du produit
Débogage du produit

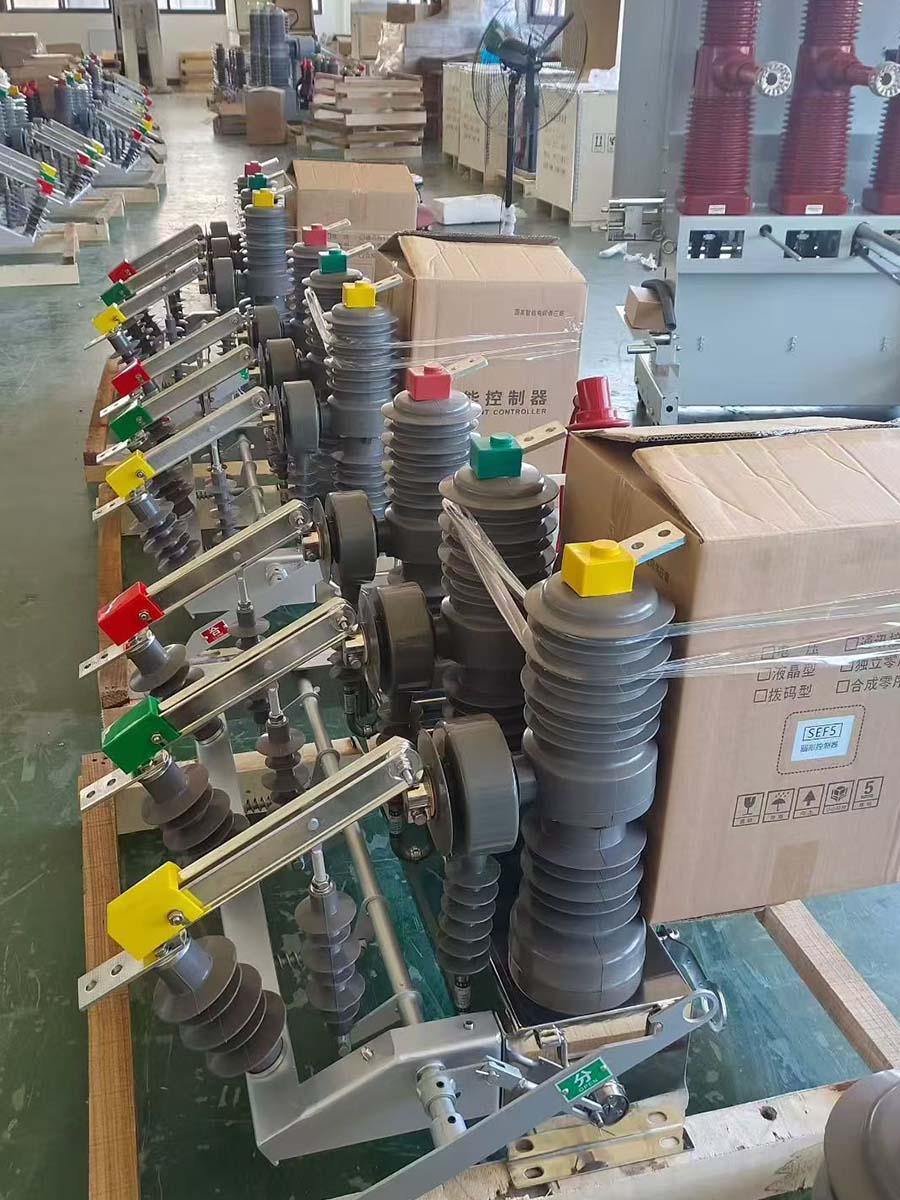

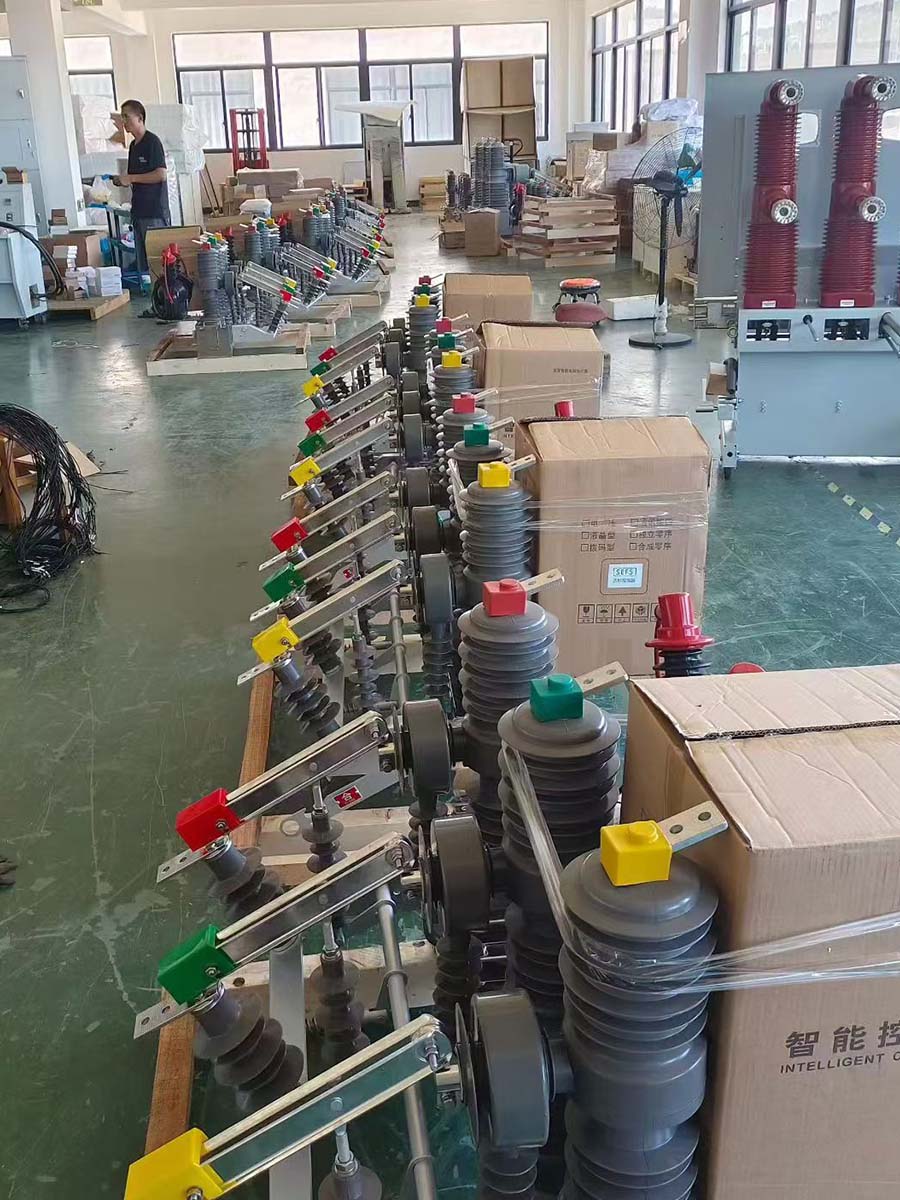

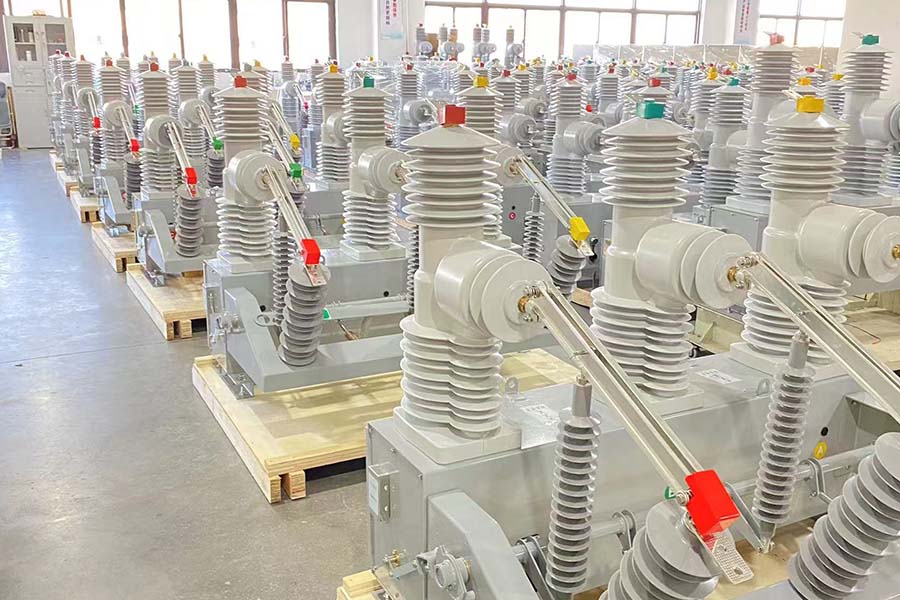

Atelier ZW32 VCB
MT Electric ZW32
Introduction au ZW32

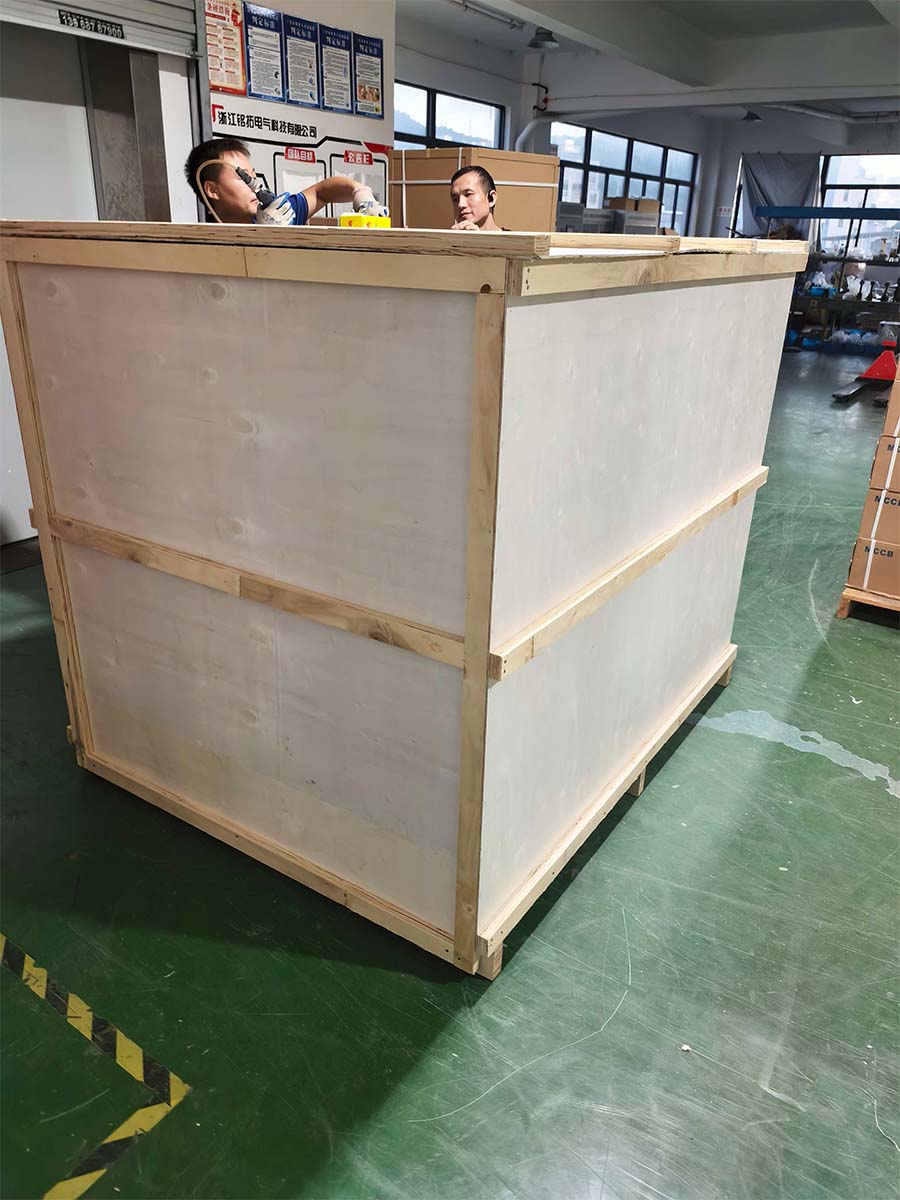

Pour assurer la sécurité du transport, nos produits électriques sont exportés dans des caisses en bois renforcé. Les caisses subissent un traitement thermique et portent la marque ISPM-15, permettant un dédouanement rapide. La conception de la base surélevée facilite le fonctionnement du chariot élévateur, tandis que la fixation interne absorbant les chocs garantit que les produits arrivent intacts. Toutes les caisses extérieures sont clairement étiquetées et conformes aux normes logistiques internationales.

Appareillage de commutation haute et basse tension, disjoncteur ACB, disjoncteur MCCB, disjoncteur VCB
Sous-station de type boîte utilisant nos disjoncteurs à vide (VCB), disjoncteurs de puissance (MCCB) et disjoncteurs à courant alternatif (ACB).
Armoires haute et basse tension alimentées avec succès

Appareillage de commutation isolé au gaz 35 kV, disjoncteur à vide
Appareillage de commutation isolé au gaz 35 kV, disjoncteur à vide
Appareillage de commutation isolé au gaz 35 kV, disjoncteur à vide
Unité de distribution en anneau 10 kV, disjoncteur à vide
Appareillage de commutation haute tension 35 kV, transmission de puissance réussie
Transmission de puissance réussie
Armoire photovoltaïque raccordée au réseau utilisant un disjoncteur ACB et un disjoncteur MCCB
Sous-station de type boîte, disjoncteur ACB, disjoncteur VCB, disjoncteur MCCB
Sous-station de type boîte, disjoncteur ACB, disjoncteur VCB, disjoncteur MCCB
Sous-station de type boîte, disjoncteur ACB, disjoncteur VCB, disjoncteur MCCB

Catégorie de paramètre	Spécification	Remarques
Tension nominale	12 kV	Norme pour les réseaux de distribution
Courant nominal	400A, 630A, 1250A	Évaluations personnalisées disponibles
Courant de rupture nominal en court-circuit	16 kA, 20 kA, 25 kA
Résistance nominale à court terme actuelle	16 kA / 4s, 20 kA / 4s, 25 kA / 4s
Courant de résistance maximal nominal	40 kA, 50 kA, 63 kA
Niveau d'isolation nominal	Fréquence de puissance : 42 kV (1 min) / Impulsion de foudre : 75 kV
Vie mécanique	10 000 opérations
Vie électrique	10 000 opérations (at rated current)	Débordement de pleine capacité
Interrupteur moyen	Vide	Bouteille en céramique scellée
Mécanisme de fonctionnement	Printemps	Manuel ou motorisé
Tension de contrôle	AC/DC 110V, 220V	En option 24 V, 48 V
Degré de protection	IP67	Convient aux environnements difficiles
Dimensions (H×W×D)	880 × 560 × 680 mm	Conception compacte
Poids	Environ 130 kg	Facile à installer

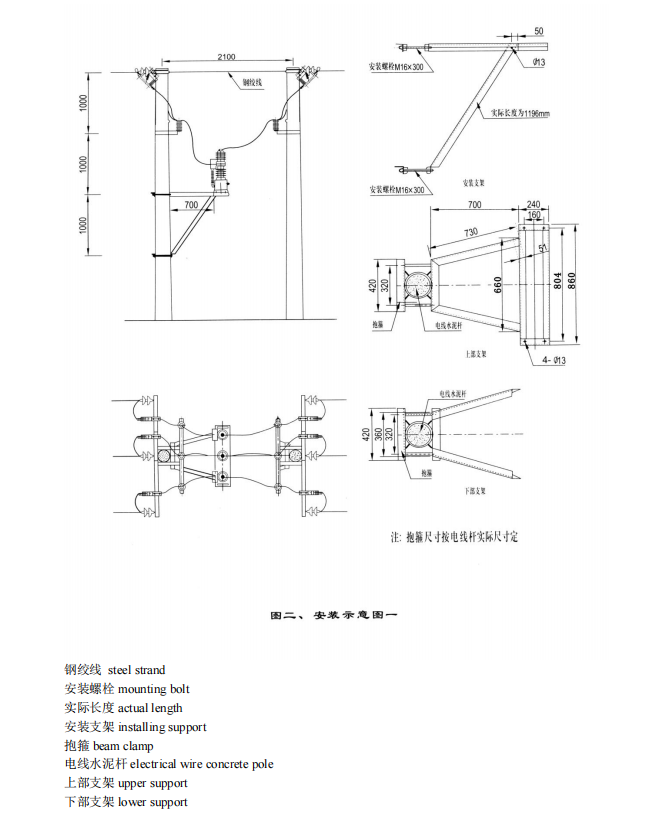

Méthode d'installation	Monté sur poteau	Utilisation extérieure
Température ambiante	-40°C à 55°C	Large plage de fonctionnement
Altitude	≤ 4000 m	Version haute altitude disponible
