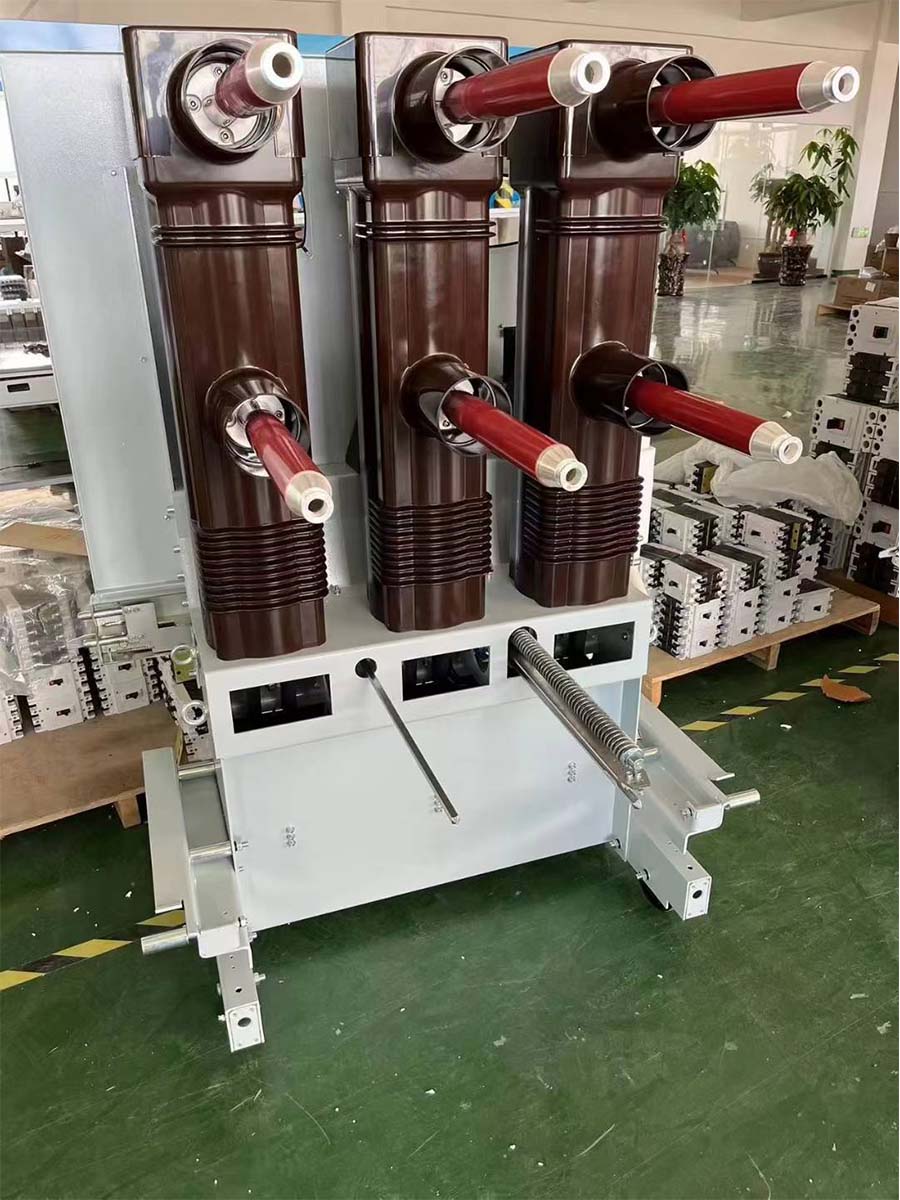

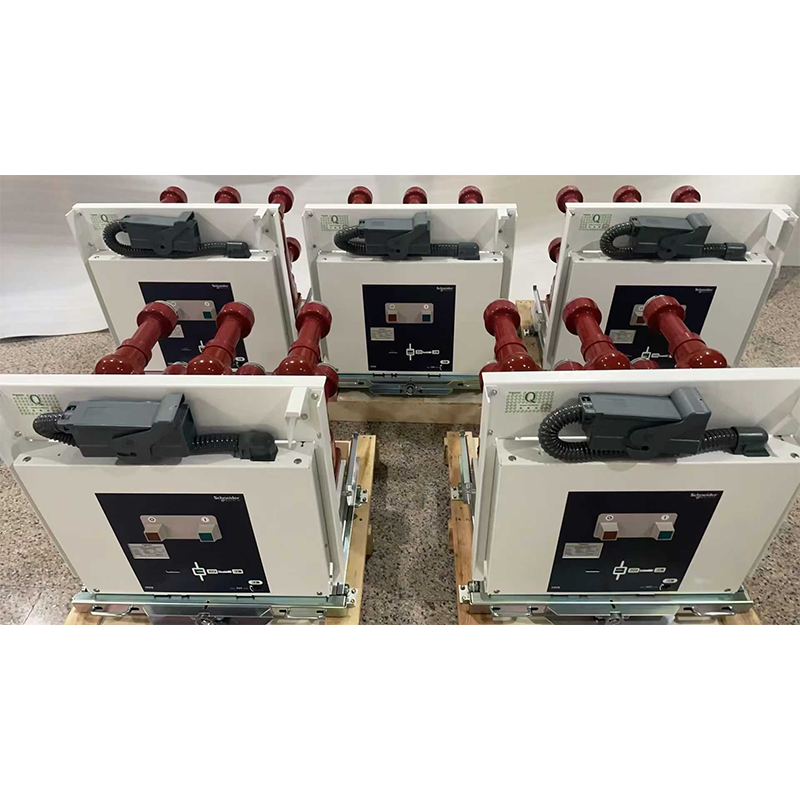

Disjoncteur à vide intérieur moyenne tension MTHVX 12 kV, 630 A–1250 A

Description:

Le disjoncteur à vide intérieur (VCB) MINGTUO 12 kV est spécialement conçu pour les applications d'appareillage de commutation moyenne tension, offrant une protection et un contrôle hautes performances pour les systèmes électriques industriels, commerciaux et d'infrastructure. Évalué à 1250 A, ce disjoncteur convient aussi bien à une installation fixe qu'à une installation extractible, offrant une capacité robuste d'interruption de panne, une longue durée de vie opérationnelle et des fonctionnalités de sécurité avancées. Sa conception compacte et modulaire garantit un fonctionnement fiable tout en simplifiant les procédures de maintenance et d'installation.

Ce disjoncteur à vide intérieur moyenne tension offre une solution complète pour une distribution d'énergie sûre, fiable et efficace. Son installation flexible, sa technologie avancée d’interruption du vide, sa longue durée de vie et ses fonctionnalités de protection complètes le rendent adapté à une large gamme d’applications d’infrastructures industrielles, commerciales et critiques.

Applications:

Les VCB MINGTUO sont des composants essentiels des systèmes électriques moyenne tension, offrant à la fois contrôle et protection dans divers scénarios :

Production d'électricité :

Protection des générateurs et contrôle de la puissance dans les centrales thermiques et hydroélectriques

Intégration avec les systèmes d'énergie solaire et éolienne

Distribution d'énergie auxiliaire pour les équipements de l'usine

Réseaux de transmission et de distribution :

Protection des alimentateurs de sous-stations et des transformateurs de distribution

Applications de l'unité principale annulaire et de l'appareillage de commutation intérieur

Isolation des pannes dans la distribution d'énergie urbaine et industrielle

Systèmes industriels :

Protection des moteurs de grande capacité dans les usines sidérurgiques et manufacturières

Protection des transformateurs et des redresseurs dans les installations chimiques

Distribution d'énergie souterraine et de surface dans les opérations minières

Infrastructures et services publics :

Systèmes d'alimentation électrique de traction ferroviaire et métropolitaine

Protection de l'alimentation de secours des aéroports, des hôpitaux et des centres de données

Parcs industriels et distribution d'électricité dans les bâtiments commerciaux

Environnements difficiles ou spéciaux :

Systèmes électriques de plate-forme offshore

Opérations minières dans le désert et installations climatiques extrêmes

Sous-stations à haute altitude nécessitant des disjoncteurs robustes et fiables

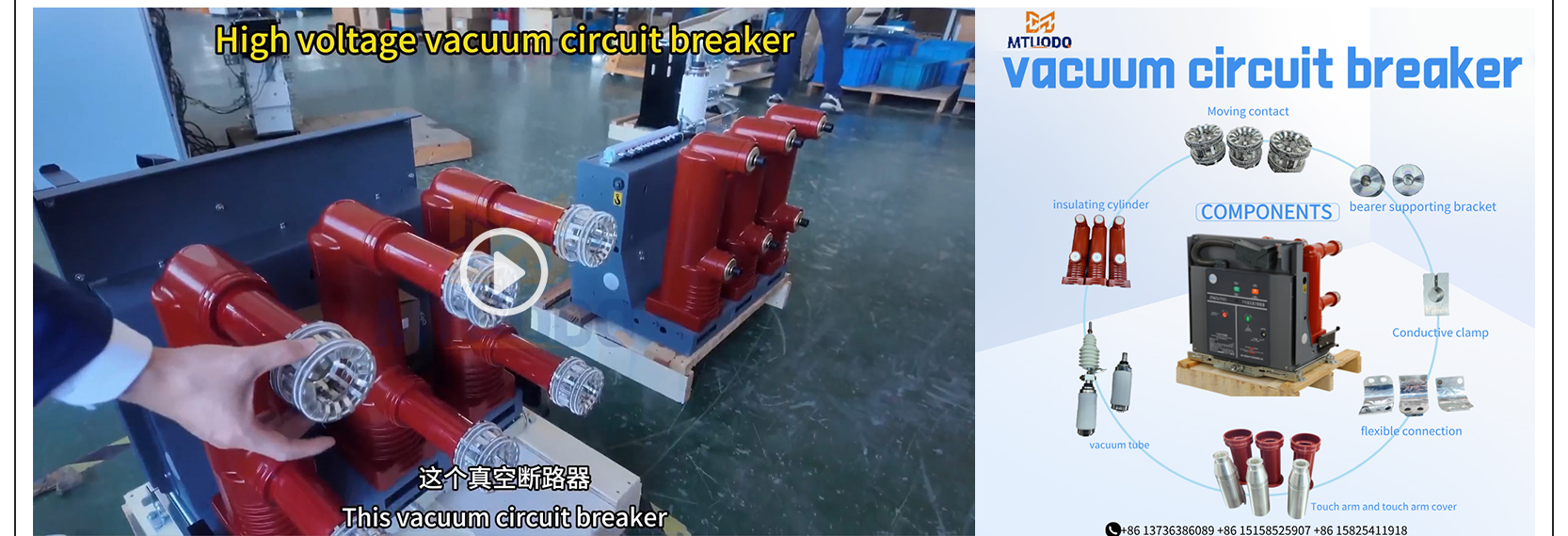

High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

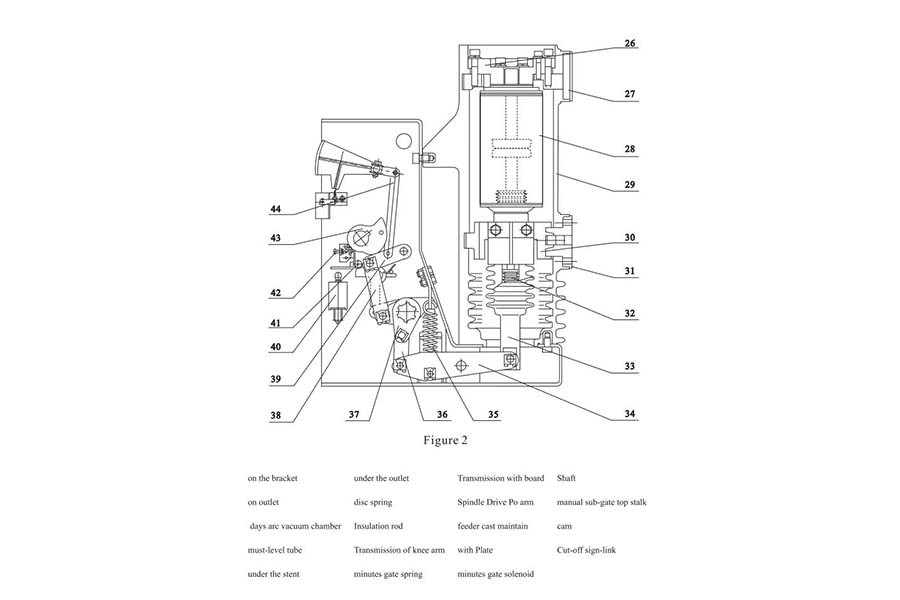

VCB Composition

En fonctionnement normal, les contacts principaux du disjoncteur restent fermés, permettant un flux de courant ininterrompu. Lors d'événements de surcharge ou de court-circuit, le mécanisme de déclenchement thermique ou magnétique s'active. Le mécanisme à ressort assure une séparation rapide des contacts, générant un arc électrique contrôlé. Cet arc est immédiatement dirigé vers l’interrupteur à vide, où il est refroidi, divisé et éteint. Ce processus isole la section défectueuse, protège les équipements en aval et évite d’endommager l’ensemble du système. Le résultat est une élimination rapide des pannes, un fonctionnement sûr et des exigences de maintenance minimales.

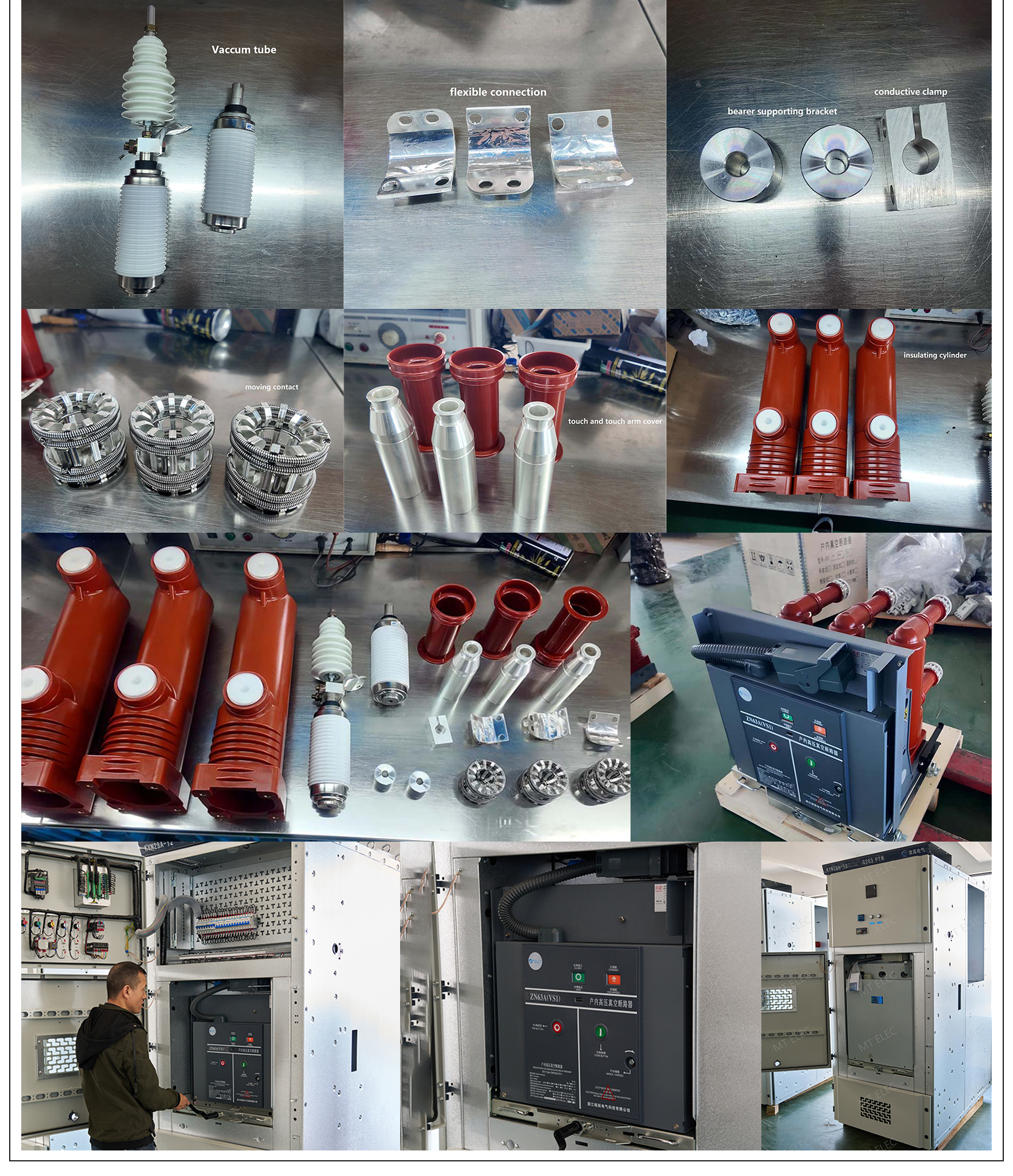

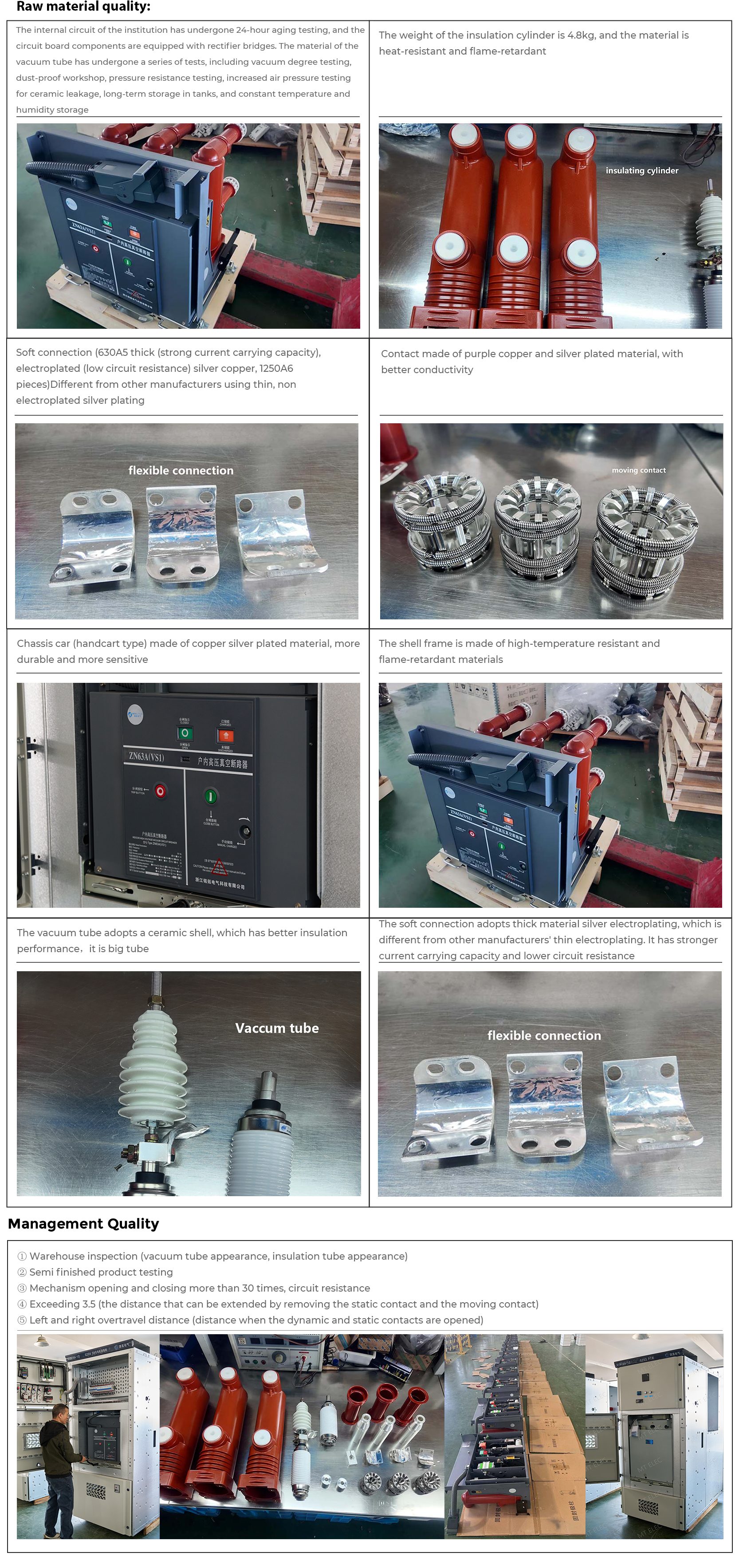

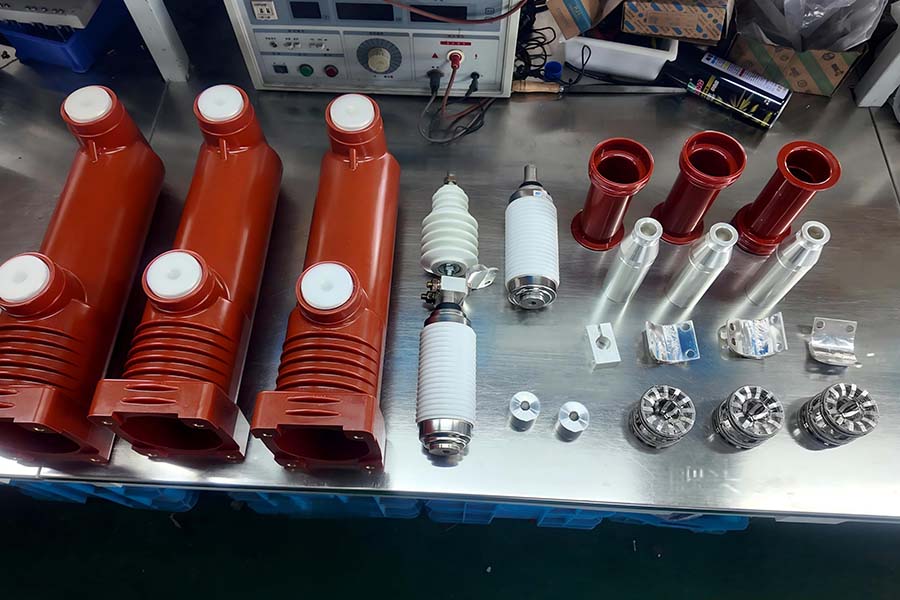

Accessoires de produits

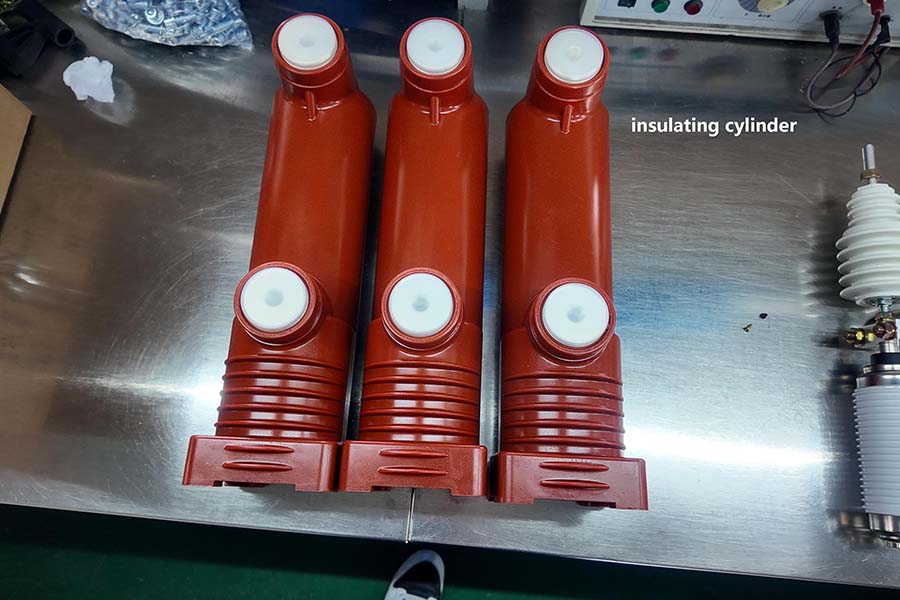

Insulating Cylinder
Main Product
Moving Contact

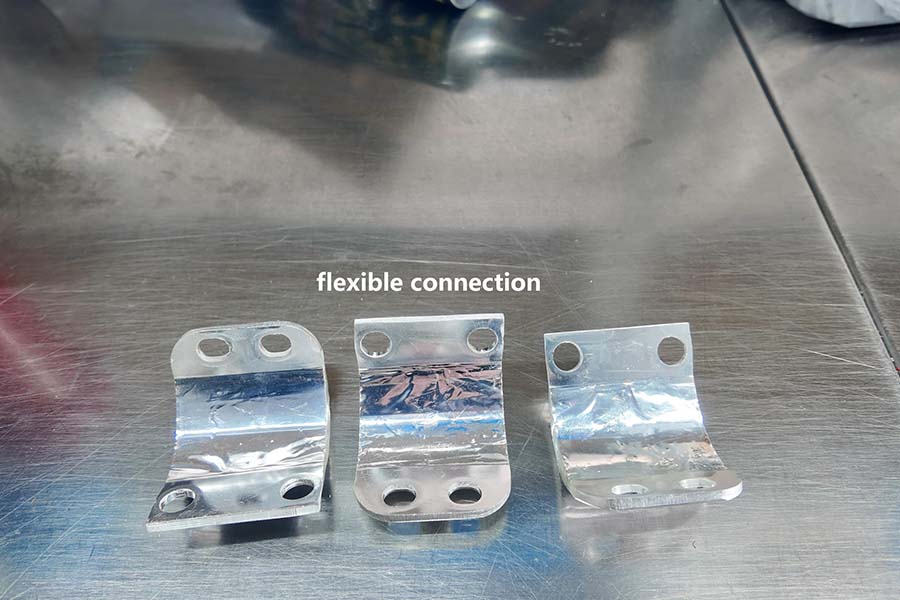

Flexible Connection

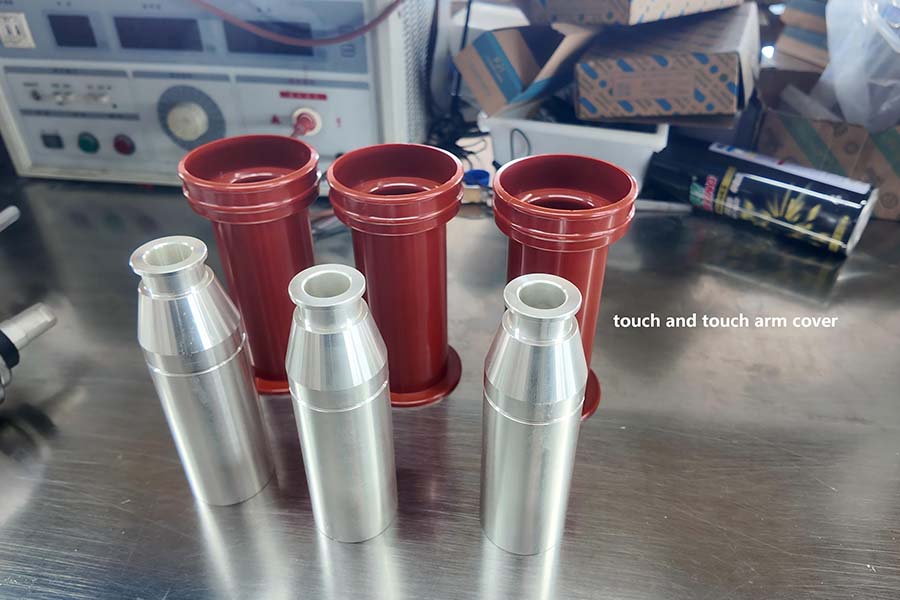

Touch And Touch Arm Cover

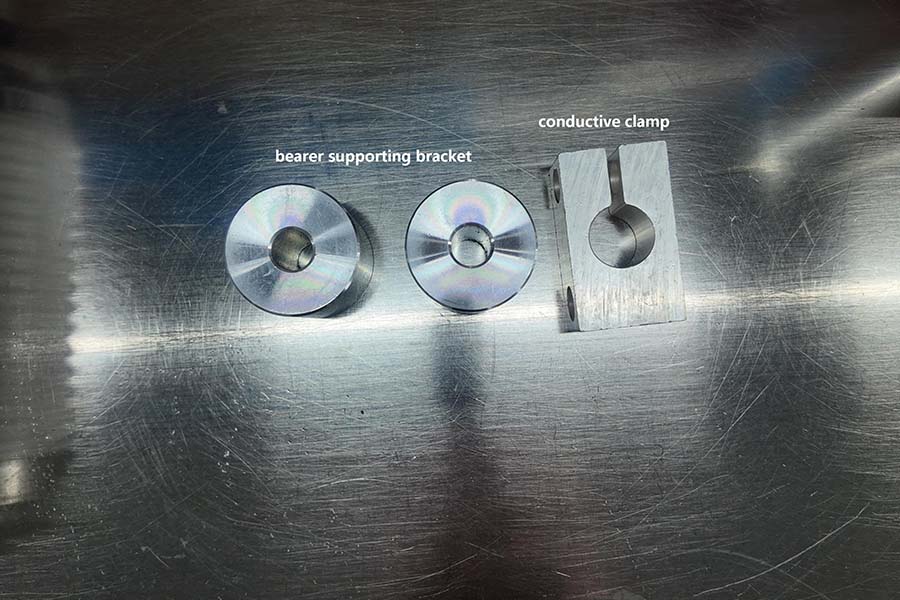

Bearer Supporting Bracket
Insulating Cylinder

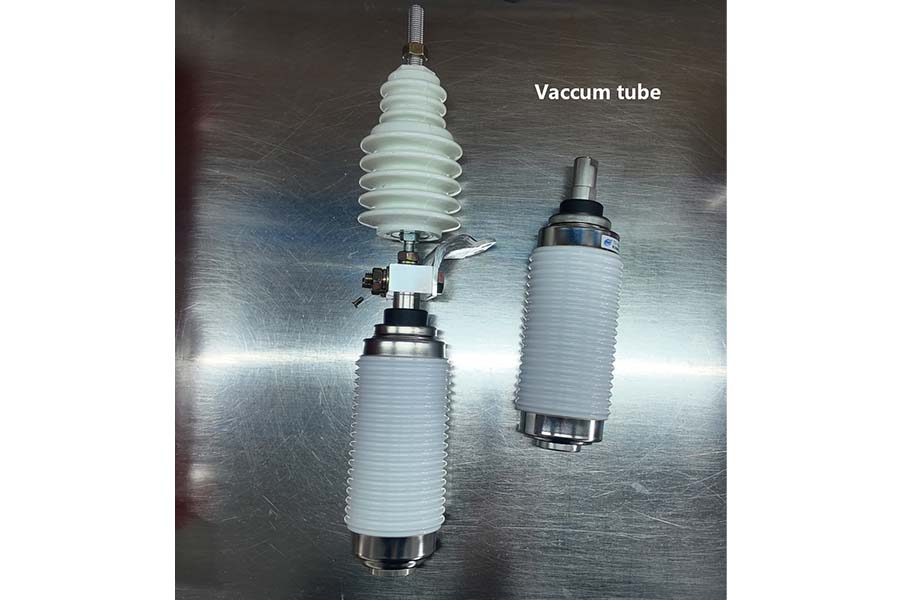

Vaccum Tube

Withstand Voltage Test

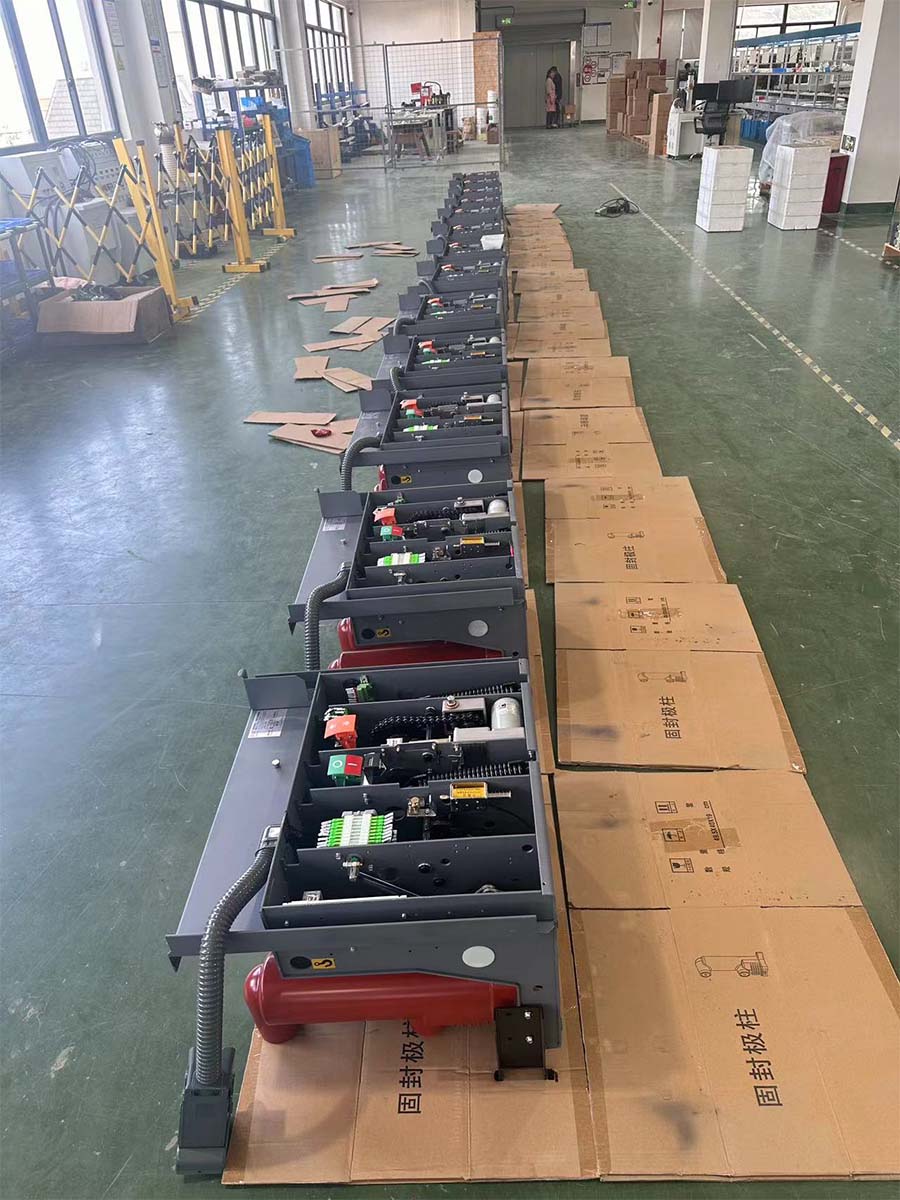

Product Debugging
Product Debugging
Product Debugging
Product Debugging
Withstand Voltage Test
Mechanical Characteristic Testing
High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
VCB Composition

Pour assurer la sécurité du transport, nos produits électriques sont exportés dans des caisses en bois renforcé. Les caisses subissent un traitement thermique et portent la marque ISPM-15, permettant un dédouanement rapide. La conception de la base surélevée facilite le fonctionnement du chariot élévateur, tandis que la fixation interne absorbant les chocs garantit que les produits arrivent intacts. Toutes les caisses extérieures sont clairement étiquetées et conformes aux normes logistiques internationales.

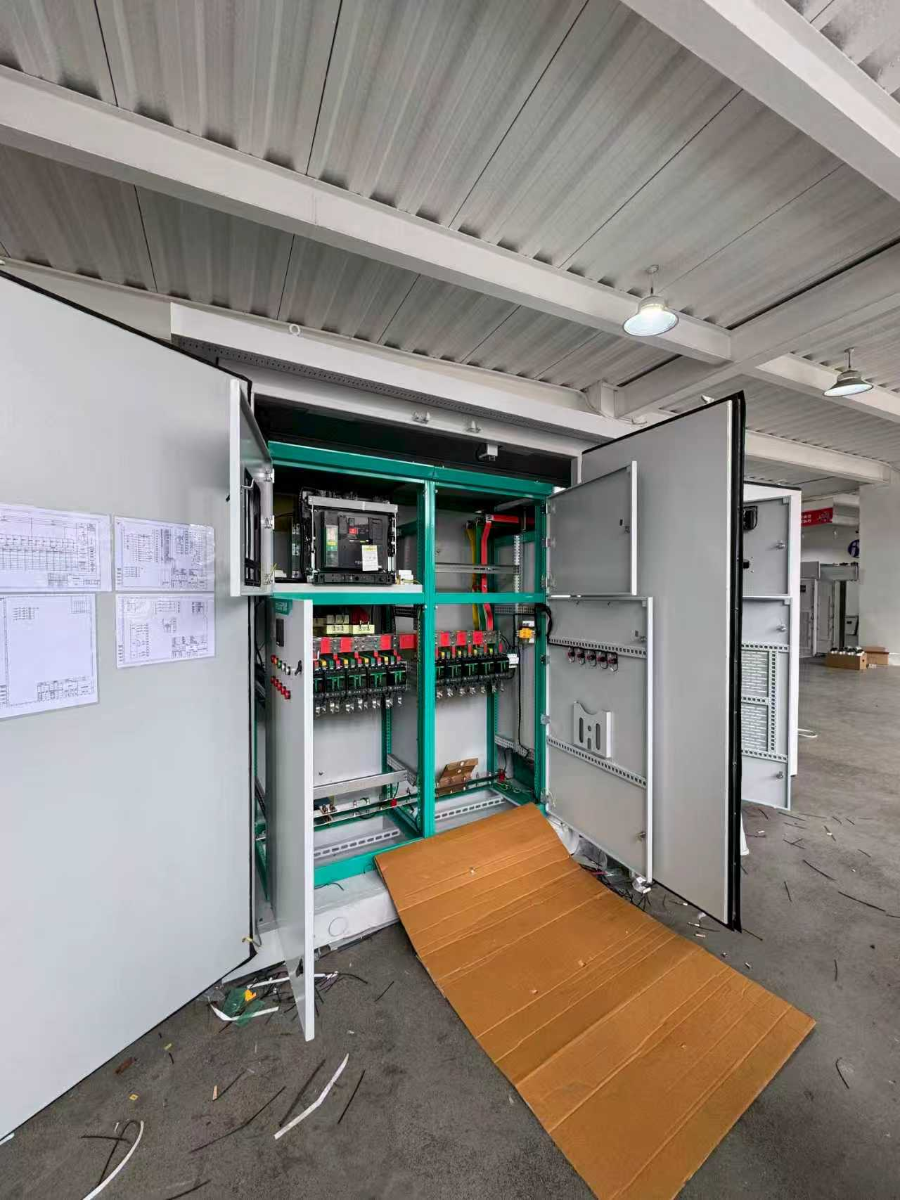

High and Low Voltage Switchgear (ACB, MCCB, VCB)

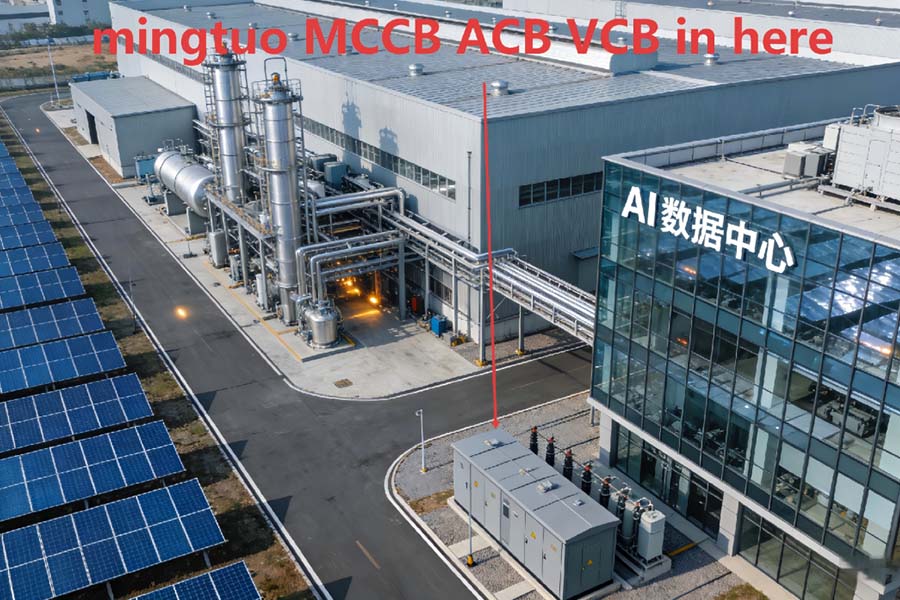

Box-Type Substation Featuring Our VCB, MCCB, and A
High And Low Voltage Cabinets Successfully Powered

Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

Non	Article	Unités	Compter la valeur
1	La tension nominale	-	12 24 35
2	La tension nominale (short-term frequency tolerance 1min)	kV	42
3	La tension nominale tolerance lightning shocks peak	-	75
4	Fréquence nominale	Hz	50
5	Courant nominal	A	630、1250
			630、1250、1600、2000、2500、3150
			1250、1600、2000、2500、3150、4000
6	Courant nominal en court circuit ouvert	kA	20/25、31,5、40
7	La tension nominale short tolerance	kA	20/25、31,5、40
8	Noté courte durée	s	4
9	Courant nominal peak tolerance	kA	50/63、80、100
10	Courant de court-circuit nominal fermé	kA	50/63、80、100
11	La tolérance de tension de fréquence du circuit secondaire 1 min)	V	2000
12	Courant en circuit ouvert d'un ensemble de condensateurs monopontaires nominaux	A	630/400 (40 kA 800/400)
13	Courants proches du condensateur nominal	kA	12,5 (fréquence ne dépassant pas 1 000 Hz)
14	Temps de freinage (tension nominale)	ms	≤50
15	Temps d'alimentation (tension nominale)	ms	≤100
16	Vie mécanique	-	20000
17	Courant nominal open circuit times (life)	Commutation	20000
18	Courant de court-circuit nominal en circuit ouvert	-	50(40kA≤30)
19	Le contact dynamique et statique permet une épaisseur d'usure	mm	3
20	Le chargeur de tension de fonctionnement nominale	-	-
21	La tension nominale break-brake operations	V	AC110/220 DC110/220
22	Tension nominale du moteur de stockage	-	-
23	Puissance nominale du moteur de stockage	W	70
24	Temps de stockage	s	≤10
25	Distance d'ouverture du contact	mm	11 ± 1
26	Super voyage	-	3,5 ± 0,5
27	Temps de rebond du contact de fermeture	ms	≤240(A≤3)
28	Points triphasés, se fermant à différents stades de la sexualité	-	≤2
29	Vitesse moyenne de la porte (séparation des contacts - 6 mm)	m/s	0,9–1,2
30	Vitesse de fermeture moyenne (fermeture par contact de 6 mm)	m/s	0,5–0,8
31	Résistance du circuit électrique principal	μΩ	≤50(630a)、≤45(1250A) ≤35(1600–2000A)、≤250(2400)
32	Pression de contact du contacteur d'alimentation	N	2000±200(2000A)、2400±200(25kA) 3100±200(31,5 kA)、4250±250(40 kA)
33	La séquence de fonctionnement nominale	-	Points - 0,3 s - et points Années 180 - et -
