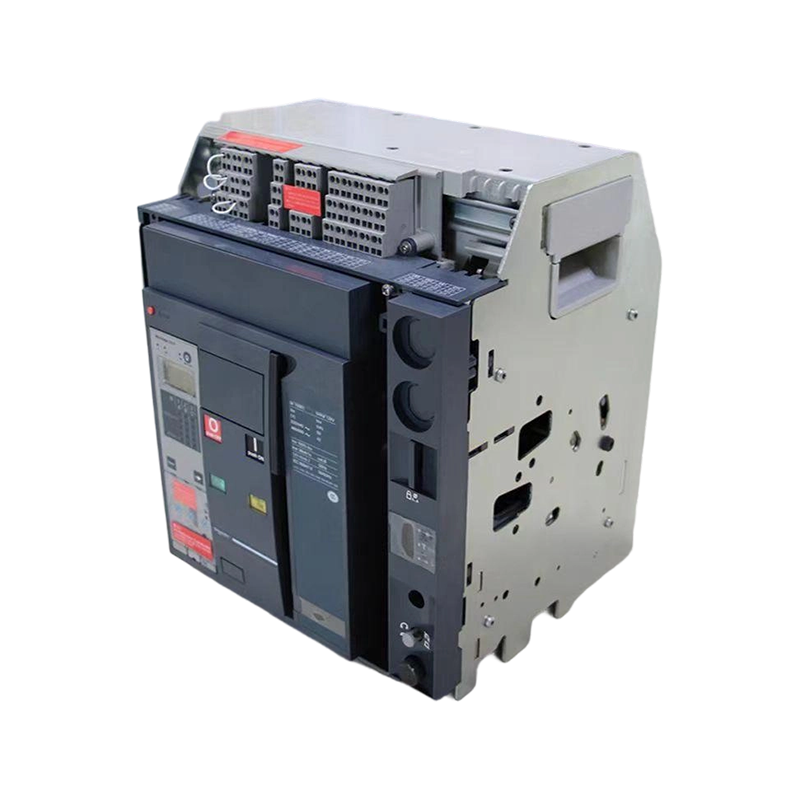

Disjoncteur à air avancé 1600A–6300A pour installations fixes et extractibles

Un disjoncteur à air (ACB) fonctionne en interrompant automatiquement le flux de courant lors de la détection d'une surcharge ou d'un court-circuit. Dans des conditions normales, ses contacts principaux restent fermés pour permettre une circulation de courant sans obstruction. Lorsqu'une surintensité soutenue se produit, l'élément thermique se déforme à cause de l'accumulation de chaleur, déclenchant le mécanisme de déclenchement. Lors d'événements de court-circuit soudains, la bobine du solénoïde produit une force magnétique instantanée pour activer le mécanisme de déclenchement. Cette action sépare rapidement les contacts principaux, générant un arc électrique puissant qui est immédiatement dirigé vers la chambre d’extinction d’arc. Là, l'arc est divisé, refroidi et éteint, déconnectant le circuit en toute sécurité et évitant d'endommager le système.

La double alimentation réalise un verrouillage mécanique et électrique, commutant entre deux lignes d'alimentation. Lorsque le secteur est disponible, le disjoncteur du secteur est fermé, mais la production d'électricité ne peut pas être fermée. Lorsque l'alimentation secteur est coupée, le générateur génère de l'énergie et le disjoncteur de la ligne de production d'électricité est fermé, mais l'alimentation secteur ne peut pas être fermée. Une seule des deux sources d’alimentation peut être fermée.
