Disjoncteurs à air de type tiroir

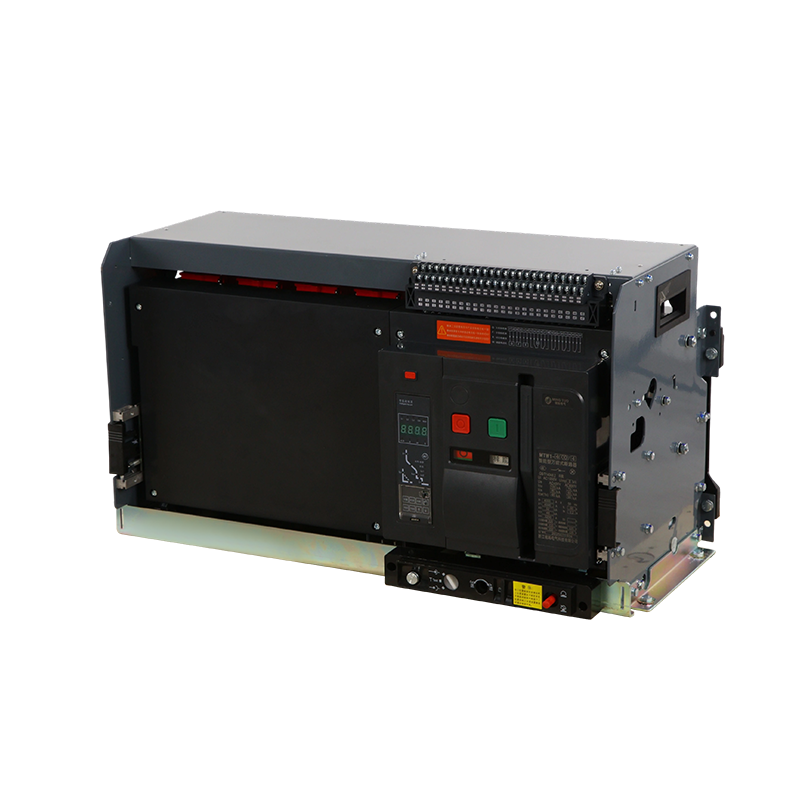

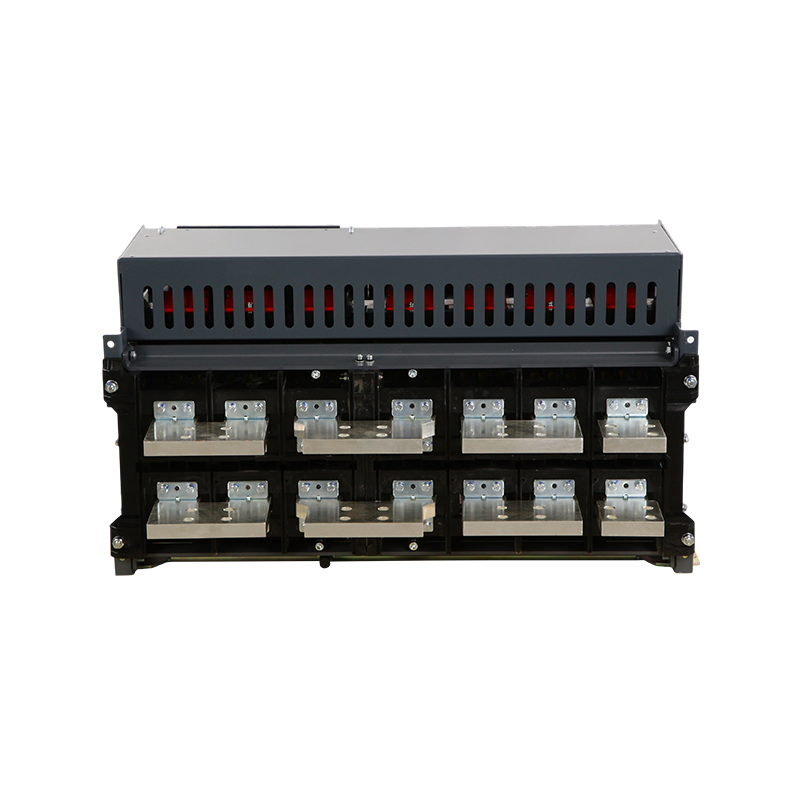

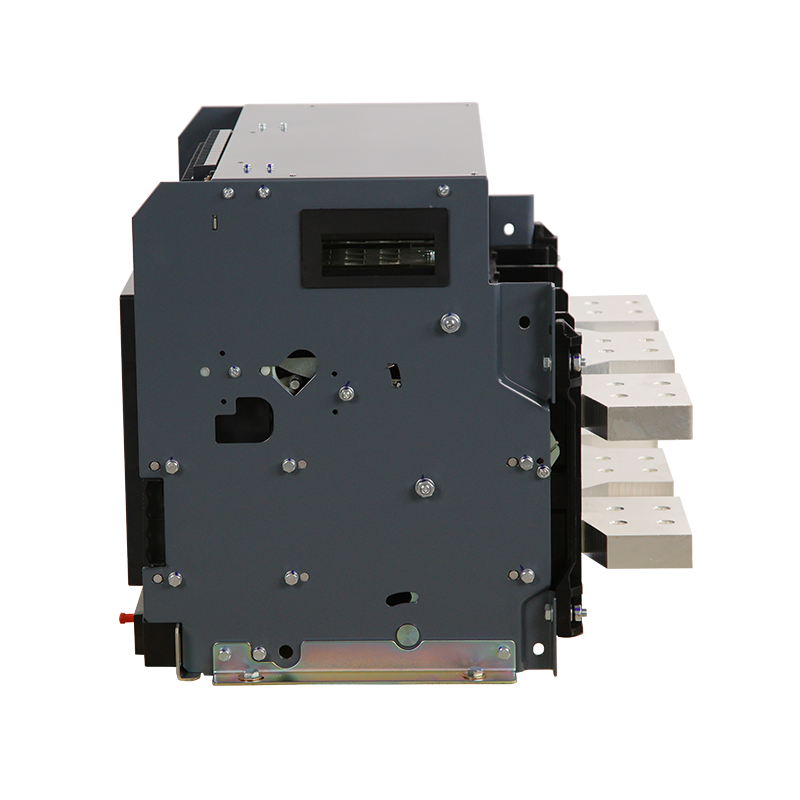

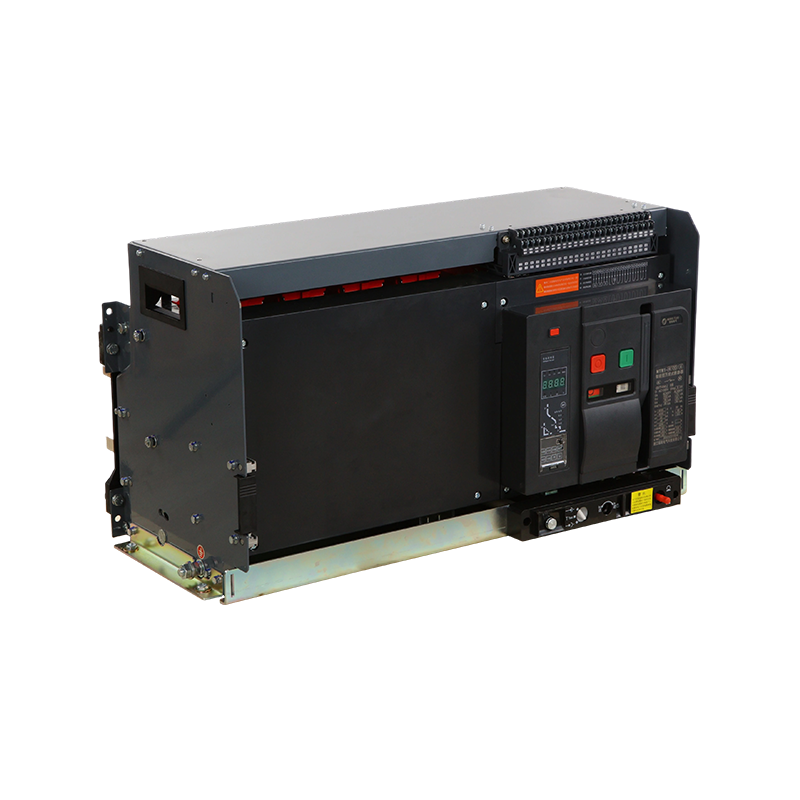

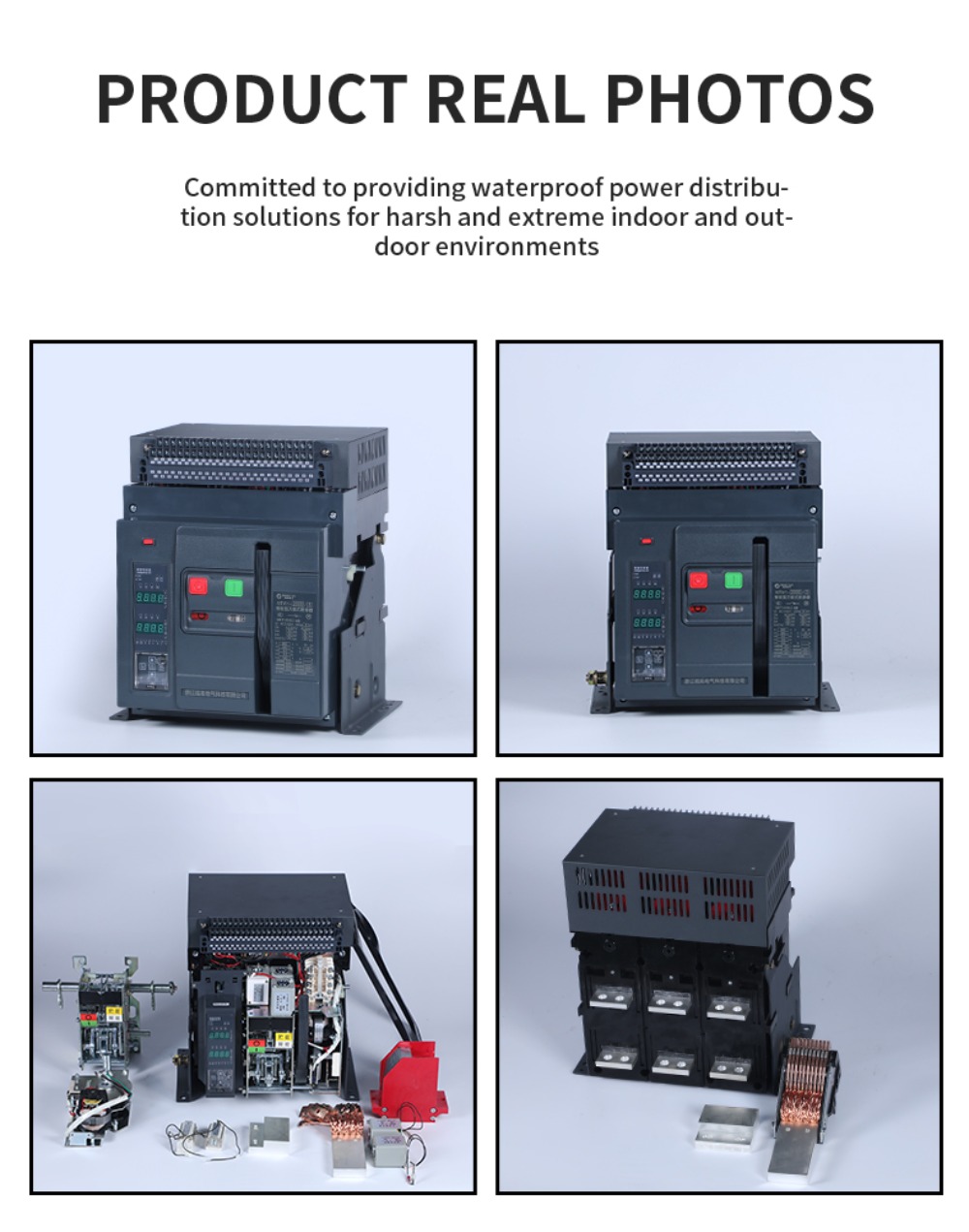

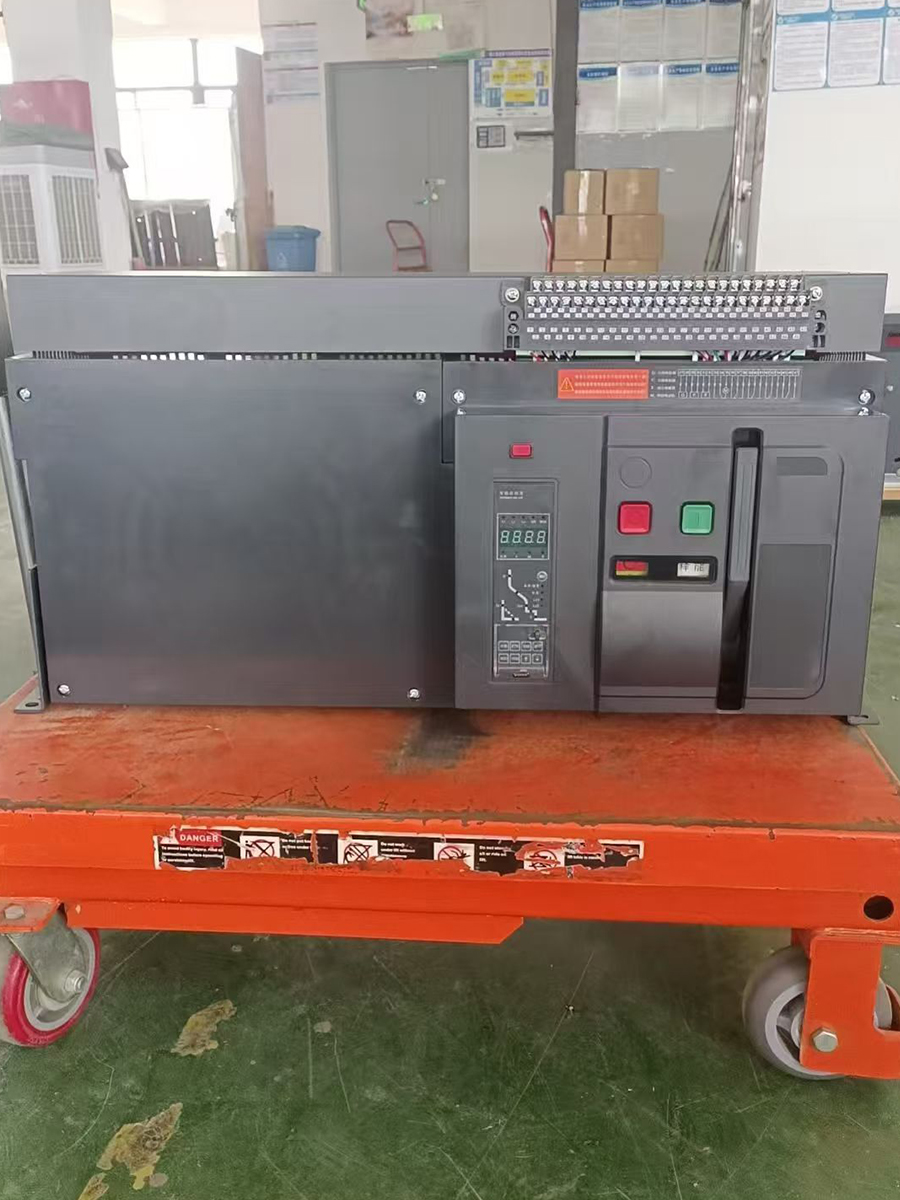

Accueil / Produits / Disjoncteurs À Air / Disjoncteurs à air MingTuo (ACB) / Disjoncteurs à air de type tiroir / Disjoncteur à air extractible MT 6300A pour distribution d'énergie à courant élevé
- Installation et test de l'ACB
- Installation ACB

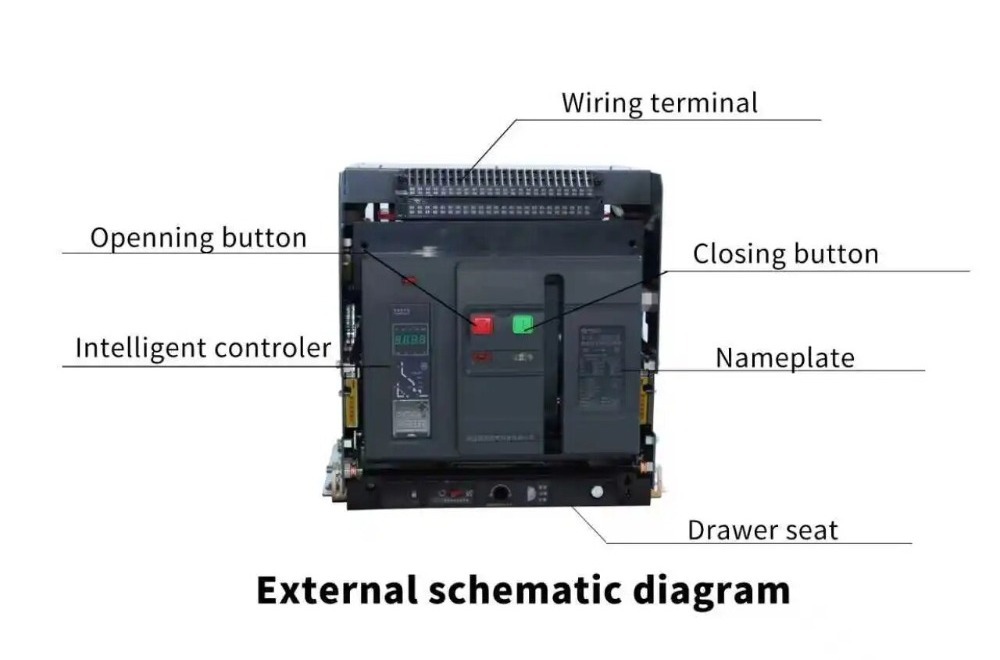

- ACB
- Armoire de commutation à double disjoncteur

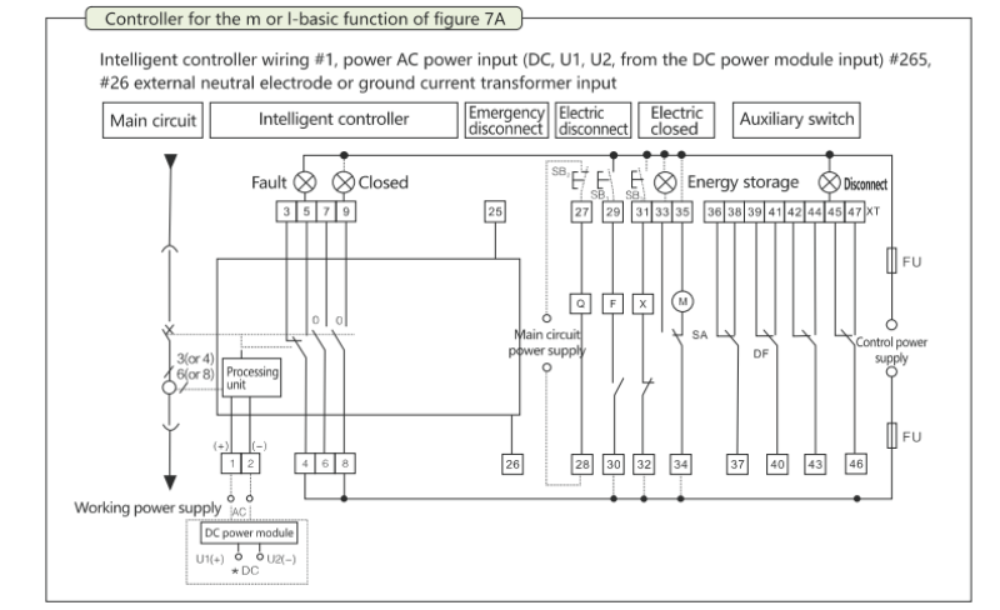

- Principe de fonctionnement

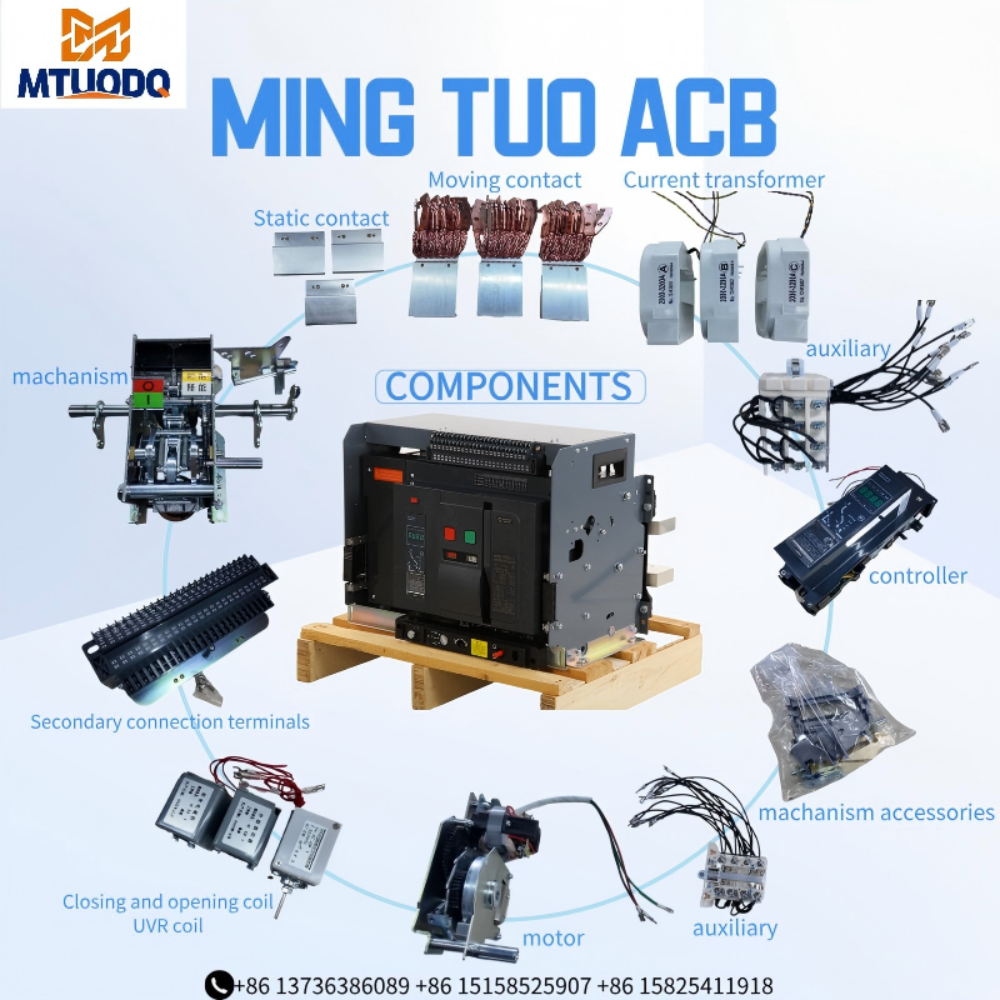

- Contact mobile et statique

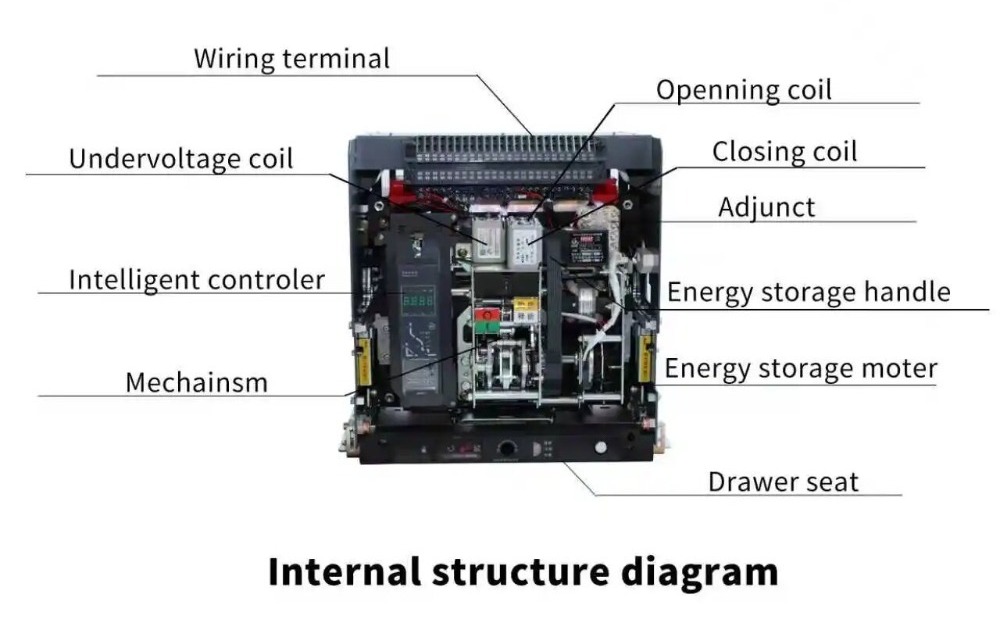

- Mécanisme ACB
Lorsque le produit est à l'état fermé et sous tension, s'il y a surcharge ou court-circuit, sous-tension ou perte de phase dans le circuit, le transformateur de courant dans l'ACB détectera le signal de courant, qui sera transmis au contrôleur. Le contrôleur enverra ensuite une commande au mécanisme pour déclencher, provoquant la séparation et la déconnexion des contacts dynamiques et statiques, et le produit s'ouvrira, réalisant ainsi la fonction de protection de la charge backend.
La double alimentation réalise un verrouillage mécanique et électrique, commutant entre deux lignes d'alimentation. Lorsque le secteur est disponible, le disjoncteur du secteur est fermé, mais la production d'électricité ne peut pas être fermée. Lorsque l'alimentation secteur est coupée, le générateur génère de l'énergie et le disjoncteur de la ligne de production d'électricité est fermé, mais l'alimentation secteur ne peut pas être fermée. Une seule des deux sources d’alimentation peut être fermée.
 |  |
-

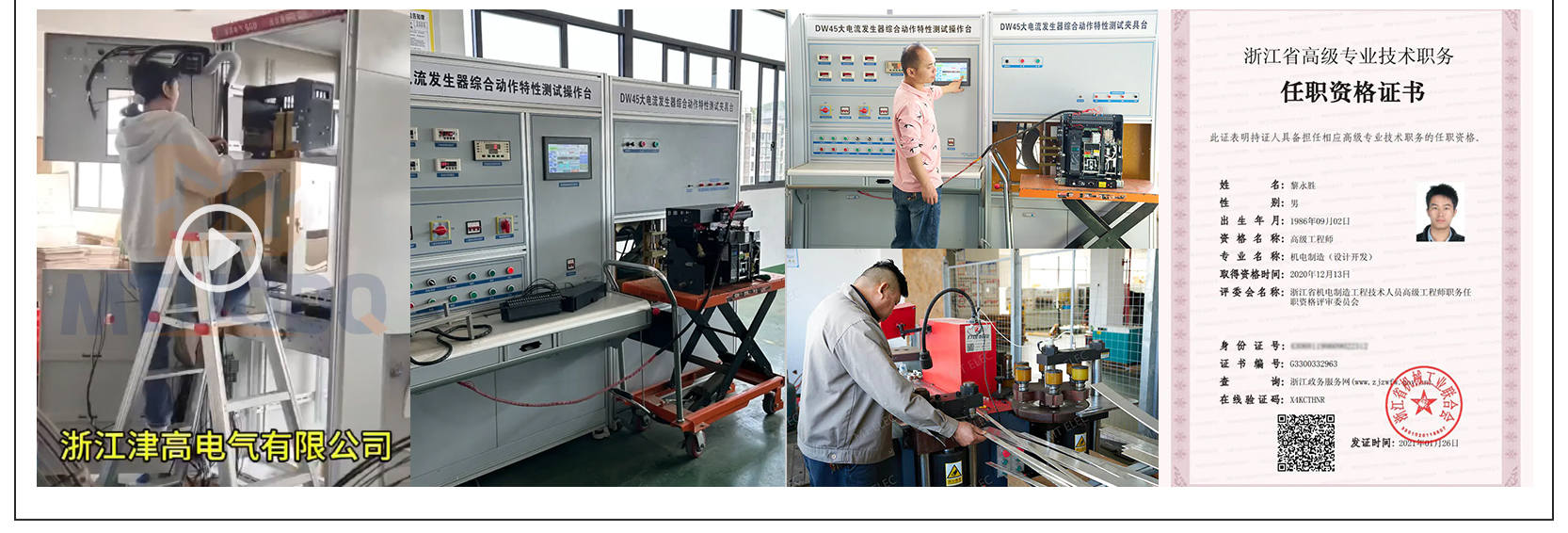

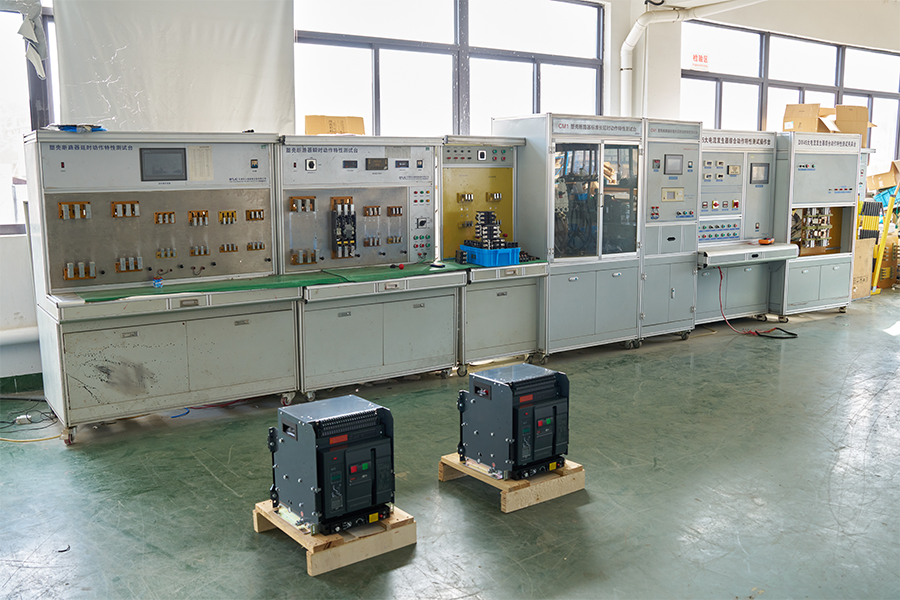

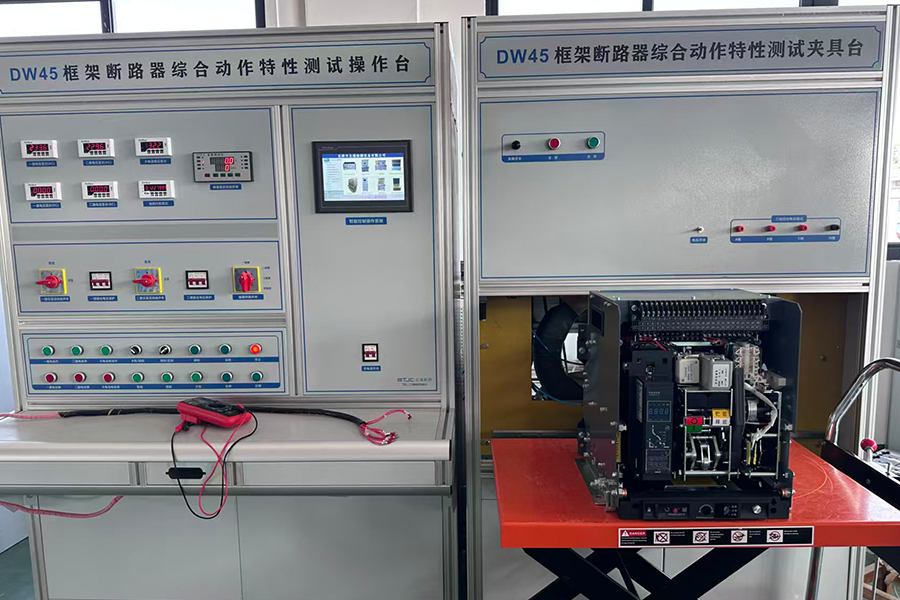

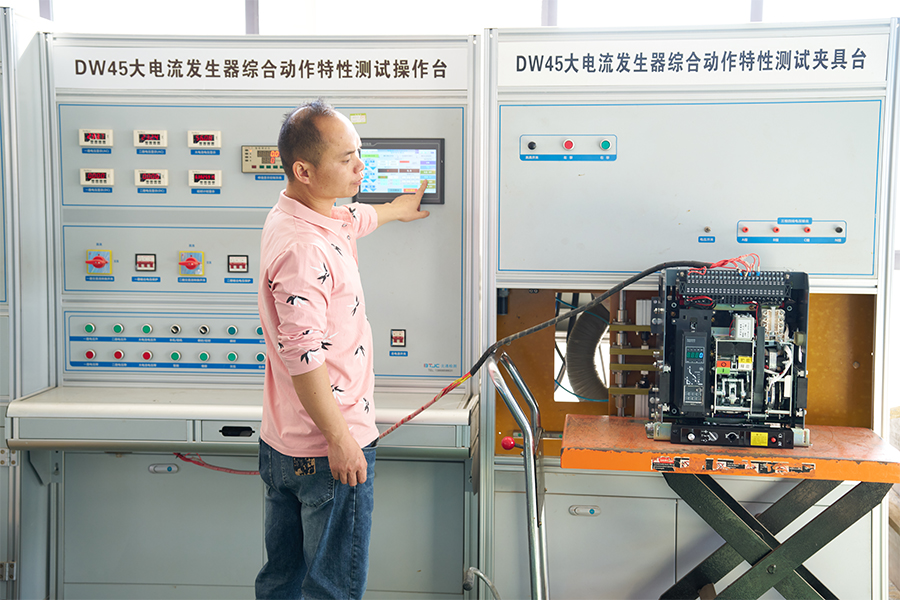

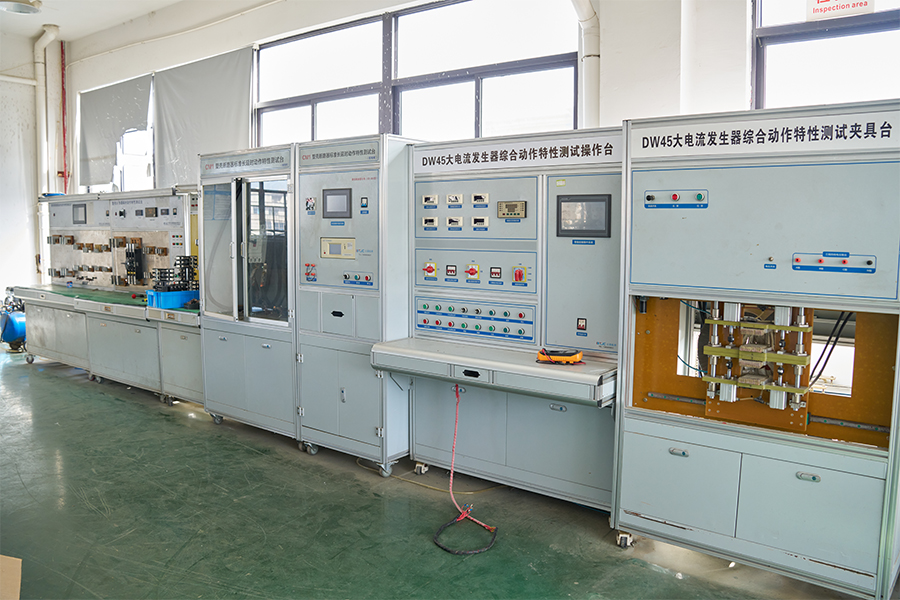

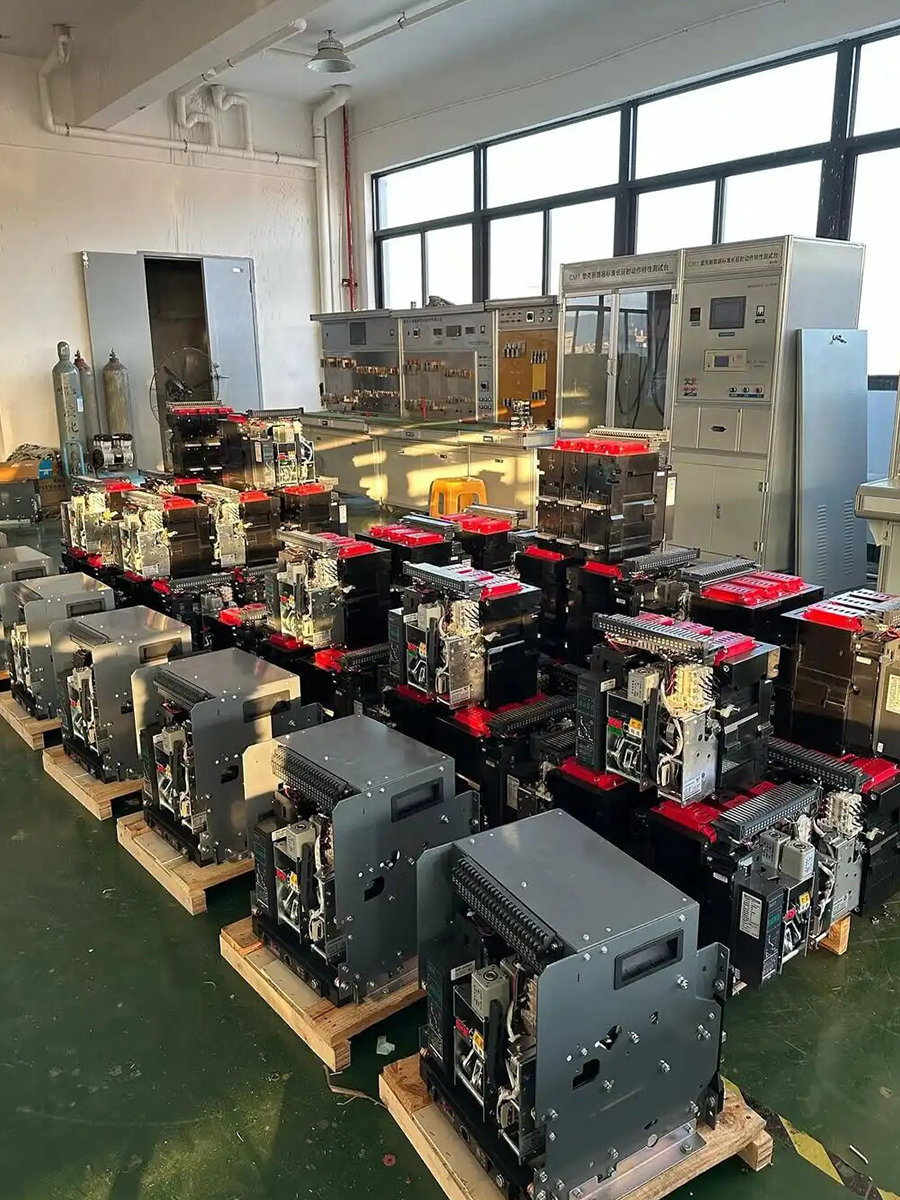

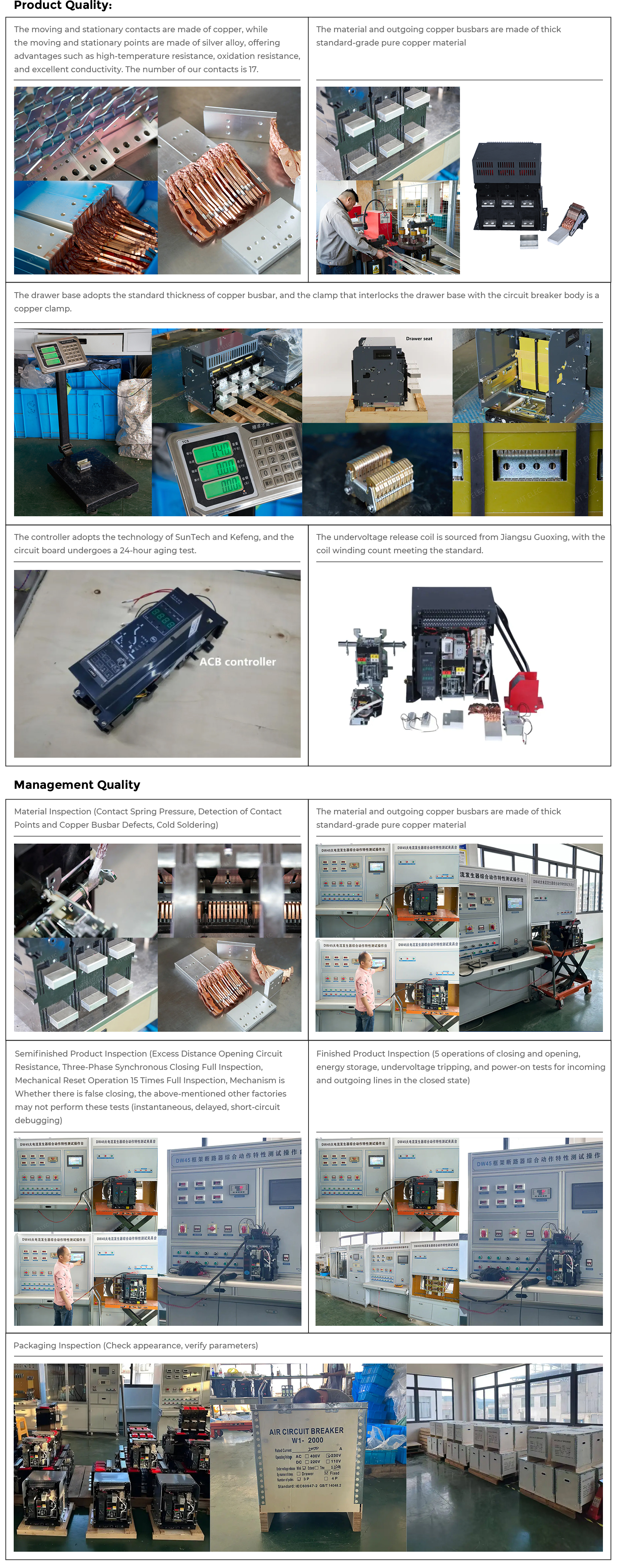

Essais de fermeture/ouverture des disjoncteurs - Stockage d'énergie - Surcharge - Court-circuit - Sous-tension
-
Essais de fermeture/ouverture des disjoncteurs - Stockage d'énergie - Surcharge - Court-circuit - Sous-tension
-
Essais de fermeture/ouverture des disjoncteurs - Stockage d'énergie - Surcharge - Court-circuit - Sous-tension
-
Essais de fermeture/ouverture des disjoncteurs - Stockage d'énergie - Surcharge - Court-circuit - Sous-tension
-
Essais de fermeture/ouverture des disjoncteurs - Stockage d'énergie - Surcharge - Court-circuit - Sous-tension

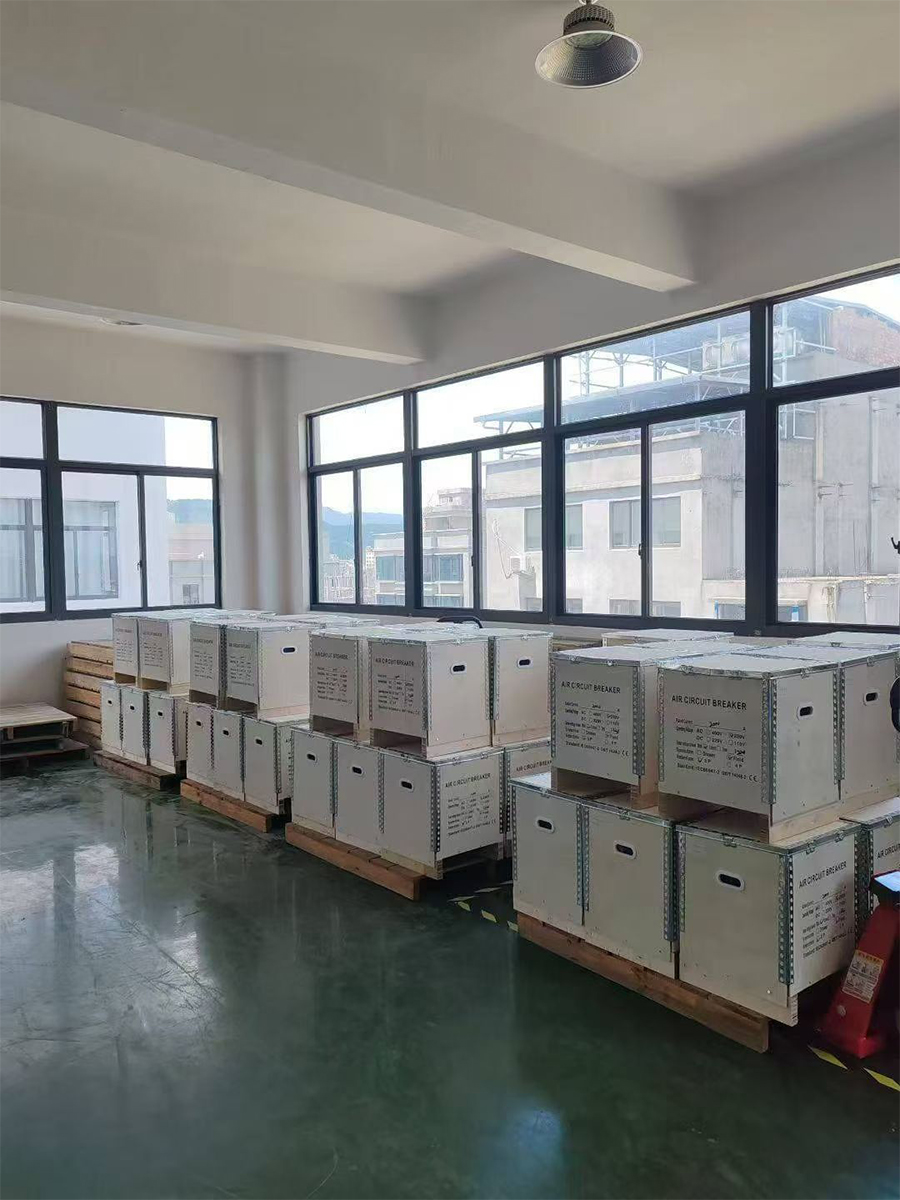

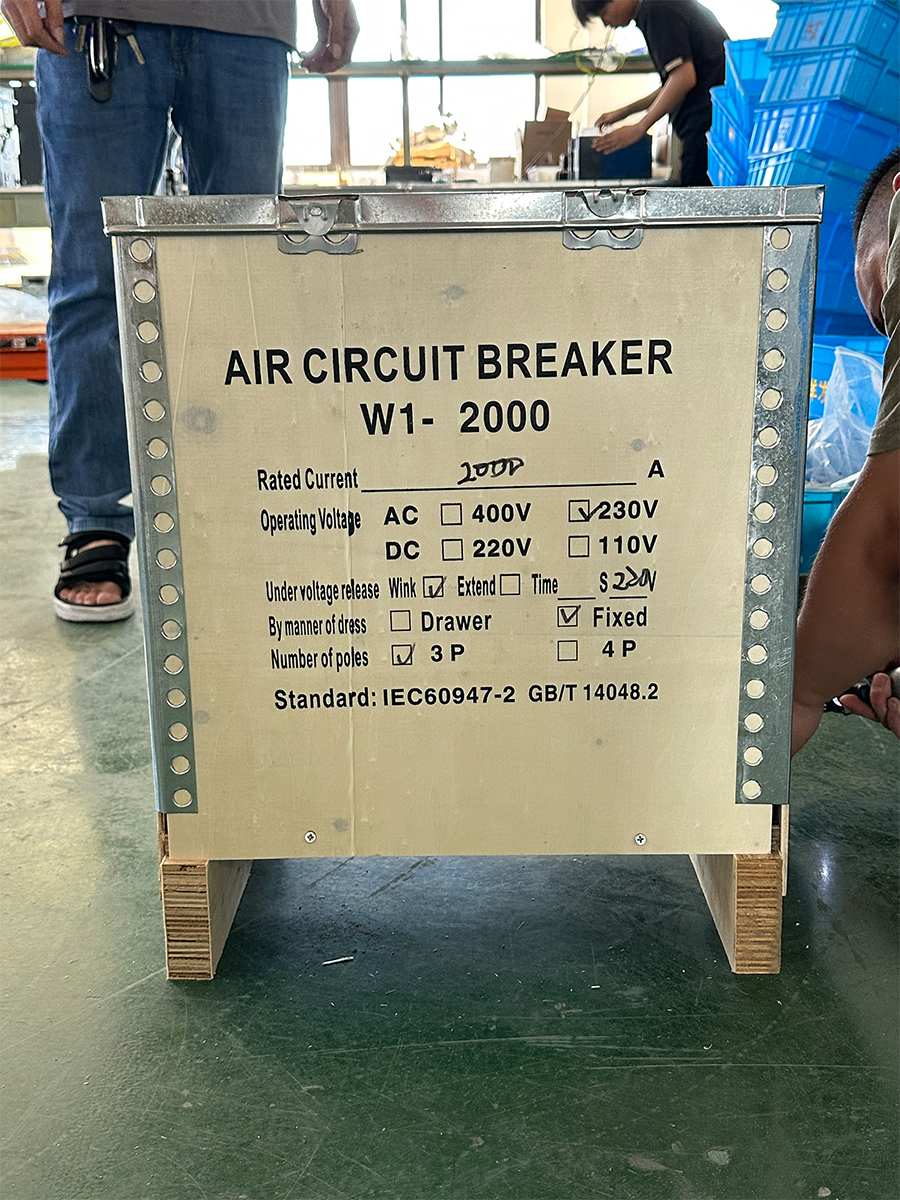

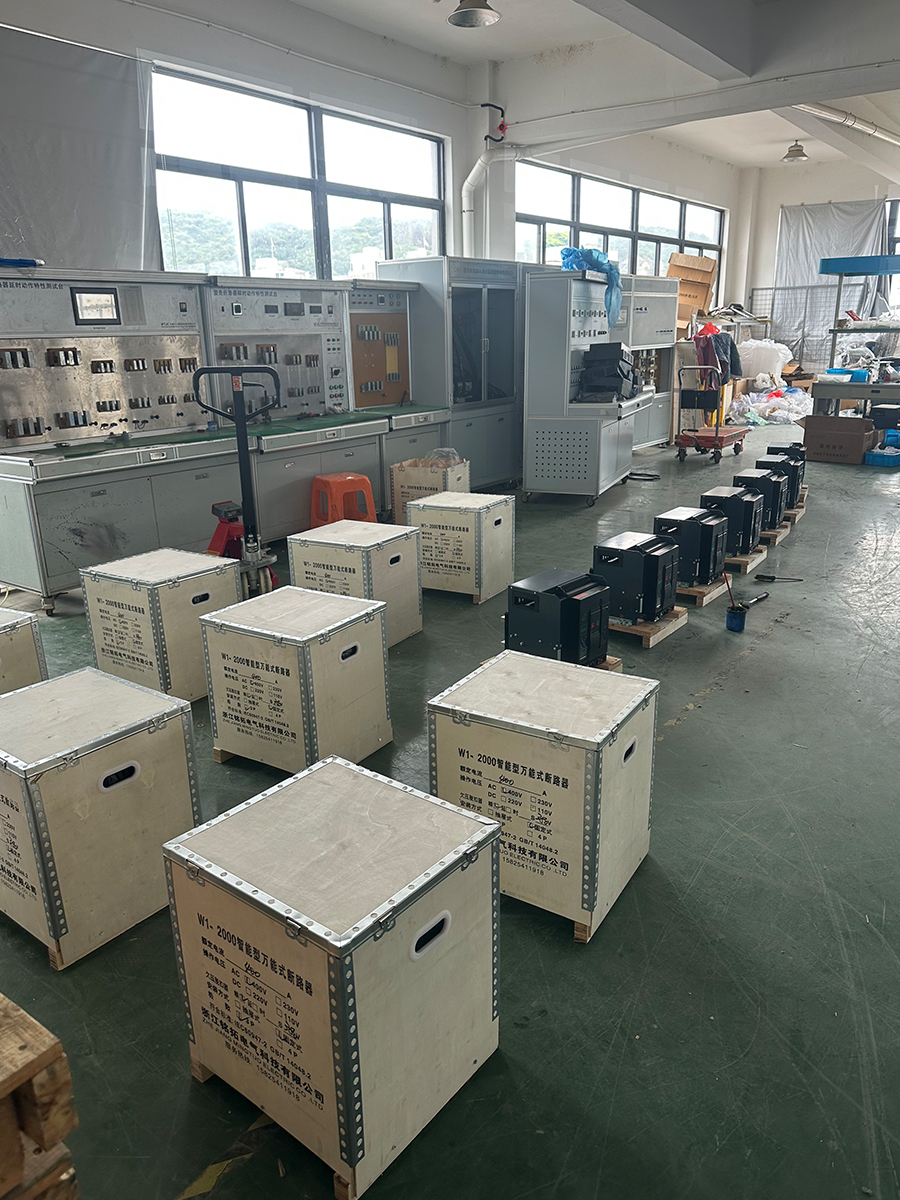

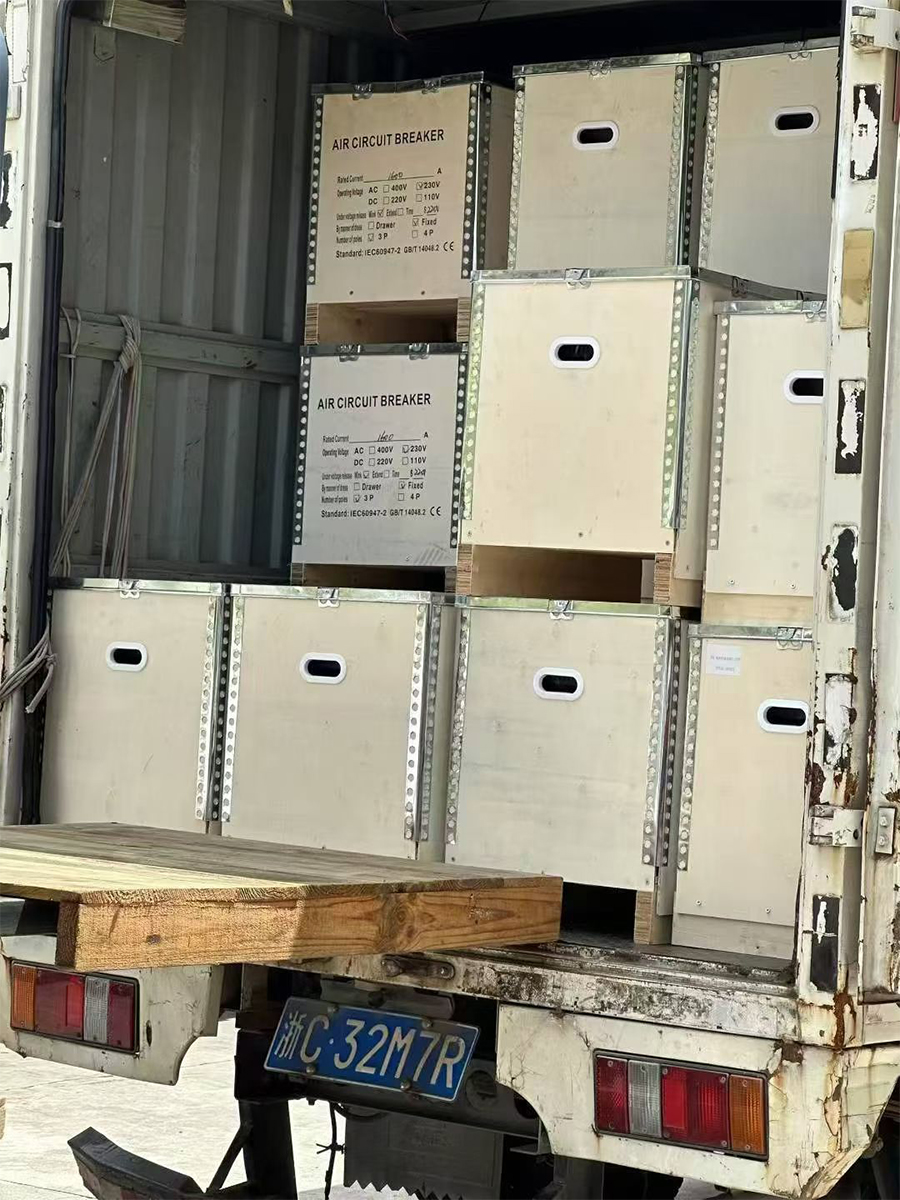

Pour assurer la sécurité du transport, nos produits électriques sont exportés dans des caisses en bois renforcé. Les caisses subissent un traitement thermique et portent la marque ISPM-15, permettant un dédouanement rapide. La conception de la base surélevée facilite le fonctionnement du chariot élévateur, tandis que la fixation interne absorbant les chocs garantit que les produits arrivent intacts. Toutes les caisses extérieures sont clairement étiquetées et conformes aux normes logistiques internationales.

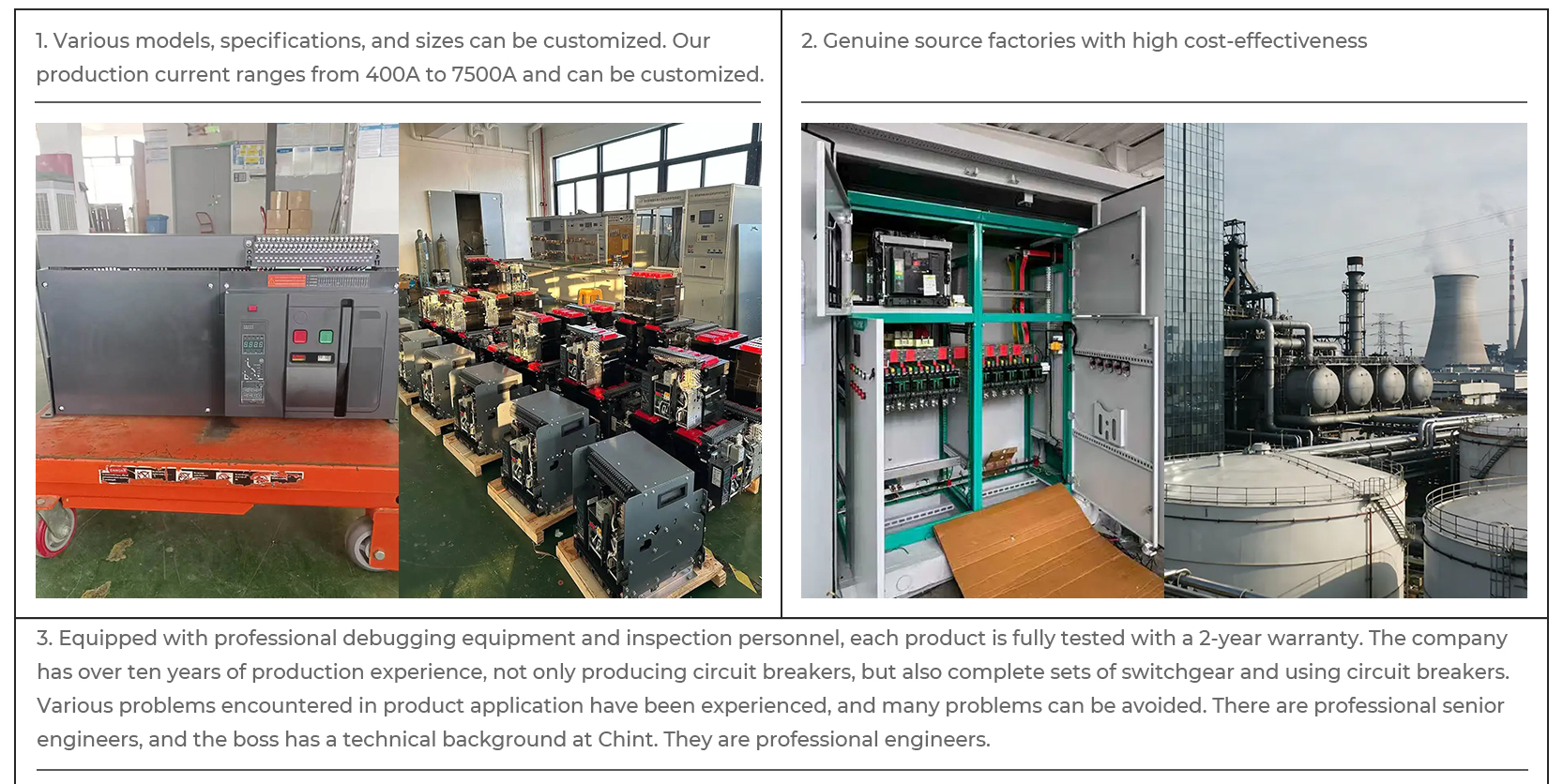

- Appareillage de commutation haute et basse tension, disjoncteur ACB, disjoncteur MCCB, disjoncteur VCB
- Sous-station de type boîte utilisant nos disjoncteurs à vide (VCB), disjoncteurs de puissance (MCCB) et disjoncteurs à courant alternatif (ACB).
- Armoires haute et basse tension alimentées avec succès
-
Armoire photovoltaïque raccordée au réseau utilisant un disjoncteur ACB et un disjoncteur MCCB
-
Transmission de puissance réussie
-
Sous-station de type boîte, disjoncteur ACB, disjoncteur VCB, disjoncteur MCCB
-
Sous-station de type boîte, disjoncteur ACB, disjoncteur VCB, disjoncteur MCCB
-
Sous-station de type boîte, disjoncteur ACB, disjoncteur VCB, disjoncteur MCCB
-
Séquences de scénario d'application
-
Transmission de puissance réussie
-
Transmission de puissance réussie
-
Armoire photovoltaïque raccordée au réseau utilisant un disjoncteur ACB et un disjoncteur MCCB
-
Armoire photovoltaïque raccordée au réseau utilisant un disjoncteur ACB et un disjoncteur MCCB
-
Sous-station de type boîte, disjoncteur ACB, disjoncteur VCB, disjoncteur MCCB

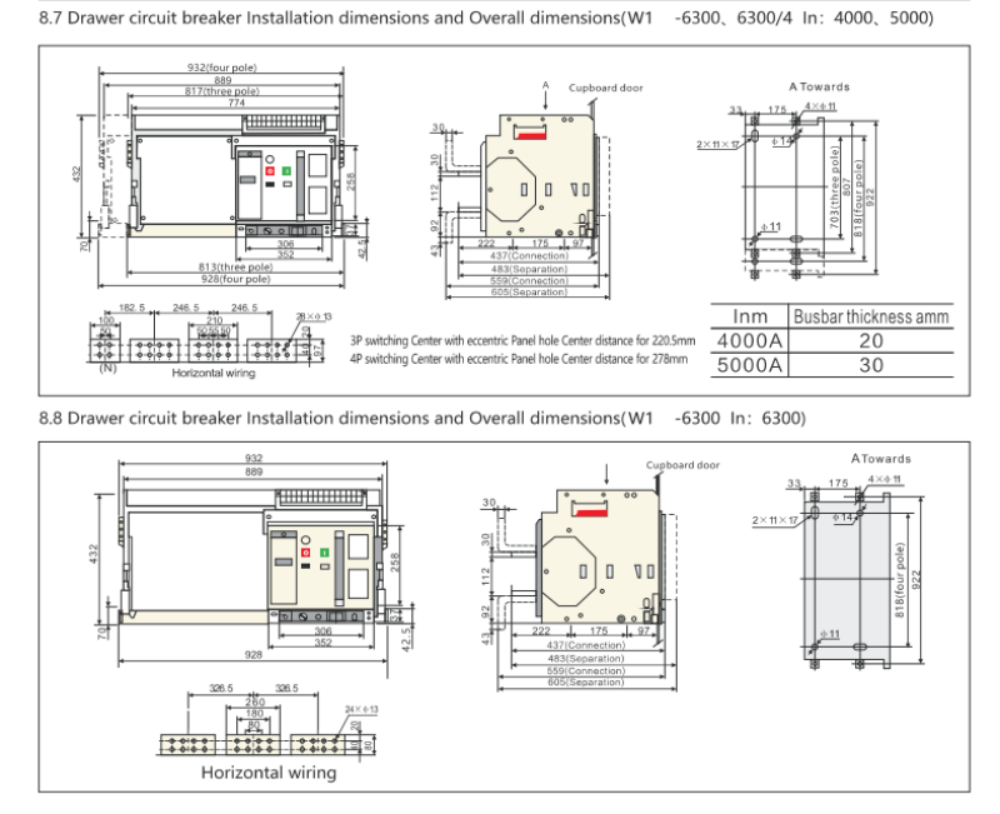

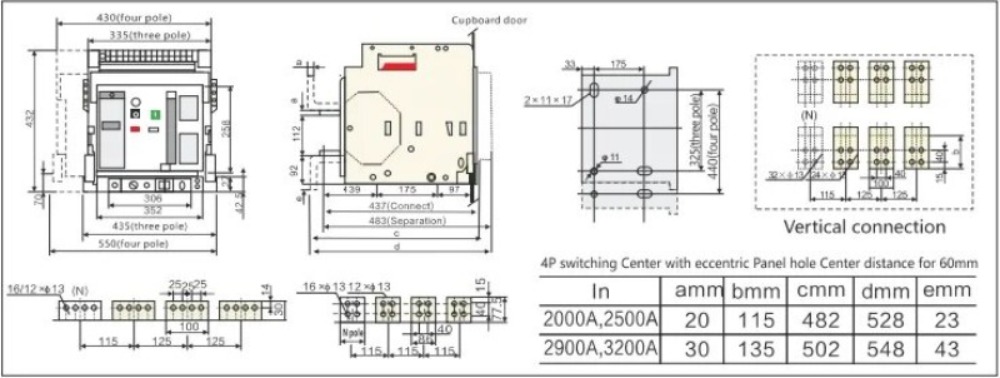

| Modèle | MTW1-2000 | MTW1-3200 | MTW1-4000 | MTW1-6300 | MTW1-7500 | ||
| Courant de coque | Inm(A) | 2000 | 3200 | 4000 | 6300 | 7500 | |
| Nombre de pôles | - | 3P / 4P | 3P / 4P | 3P / 4P | 3P / 4P | 3P / 4P | |
| Tension de fonctionnement nominale | Ue(v) | AC400/690 | AC400/690 | AC400/690 | AC400/690 | AC400/690 | |
| Courant nominal | Dans(A) | 4.00601E 24 | 2.00025E 15 | 3.20036E 11 | 4.0005E 11 | 7500 | |
| Tension d'isolement nominale | Ui(v) | 800 | 1000 | 1000 | 1000 | 1000 | |
| Tension nominale de résistance aux impulsions | Uimp(kv) | 8 | 12 | 12 | 12 | 12 | |
| Modèle de contrôleur | - | L, M, H | L, M, H | L, M, H | L, M, H | L, M, H | |
| Fréquence de fonctionnement | (Hz) | 50 | 50 | 50 | 50 | 50 | |
| Capacité limite nominale de rupture de court-circuit | Icu kA (o-co) | 400V | 65 | 100 | 100 | 120 | 120 |
| 690V | 50 | 65 | 75 | 85 | 85 | ||
| Capacité nominale de rupture de court-circuit en fonctionnement | Ics kA (o-co-co) | 400V | 40 | 65 | 80 | 100 | 100 |
| 690V | 40 | 50 | 65 | 75 | 75 | ||
| Courant de résistance à court terme nominal | IcwkA(1s) Délai de temporisation 0,4 s o-co | 50 | 65 | 65 | 85 | 85 | |
| Perte de puissance | (Dans) W | Fixé | 40,60,90,140,170 | 170 260 320 420 | 430 440 450 | 1.22513E 11 | 1.22513E 11 |
| Tiroir | 80 130 205 310 | 400 510 650 760 | 780 790 800 | ||||
| Standard | - | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | |
| Méthode d'installation | - | Fixé Type (3/4) | Fixé Type (3/4) | Fixé Type (3/4) | Fixé Type (3/4) | Fixé Type (3/4) | |
| Tiroir Type (3/4) | Tiroir Type (3/4) | Tiroir Type (3/4) | Tiroir Type (3/4) | Tiroir Type (3/4) |
