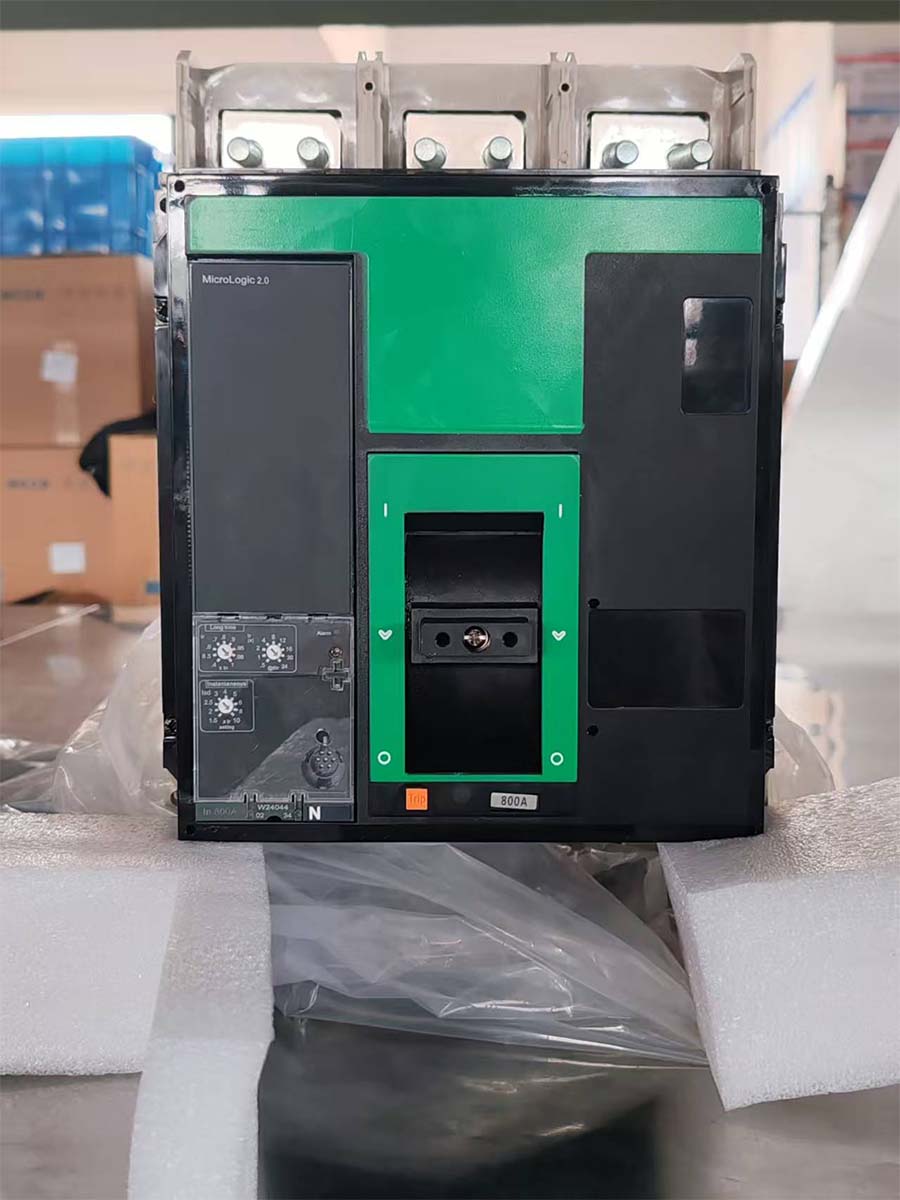

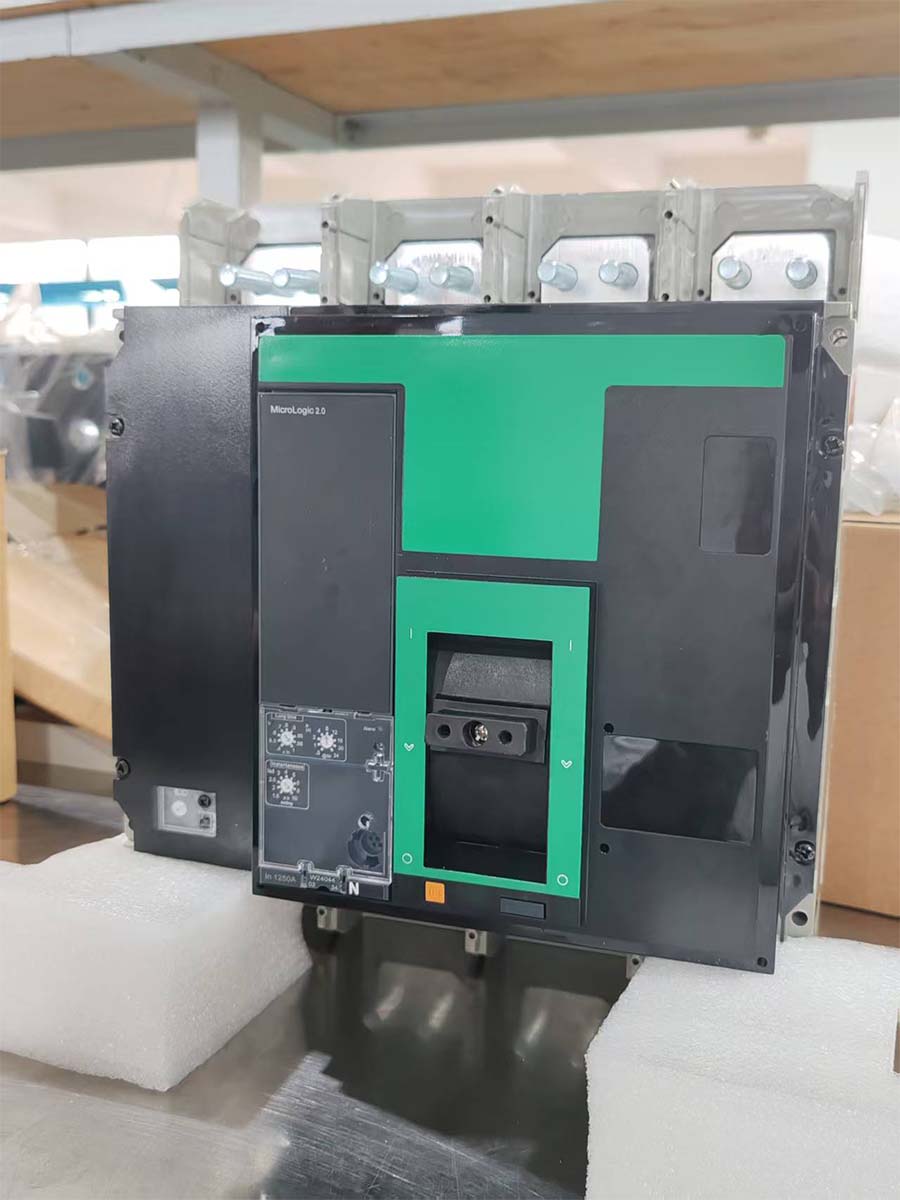

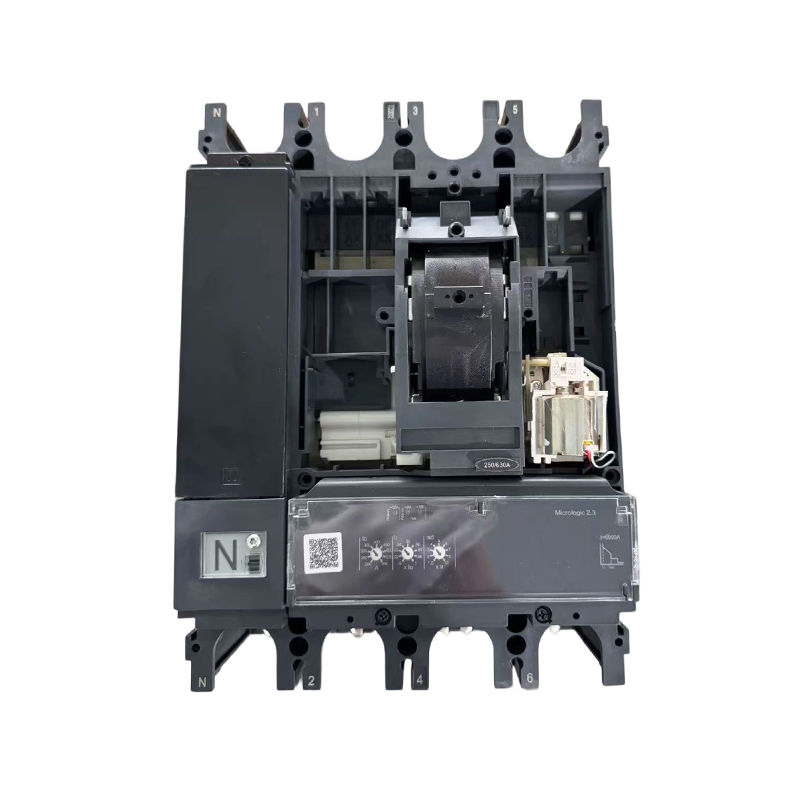

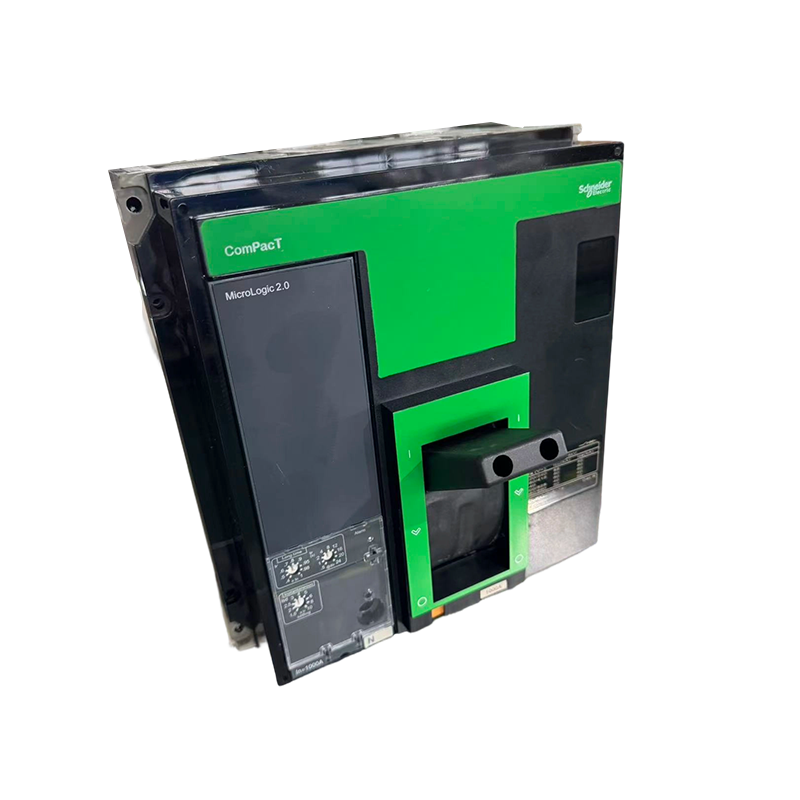

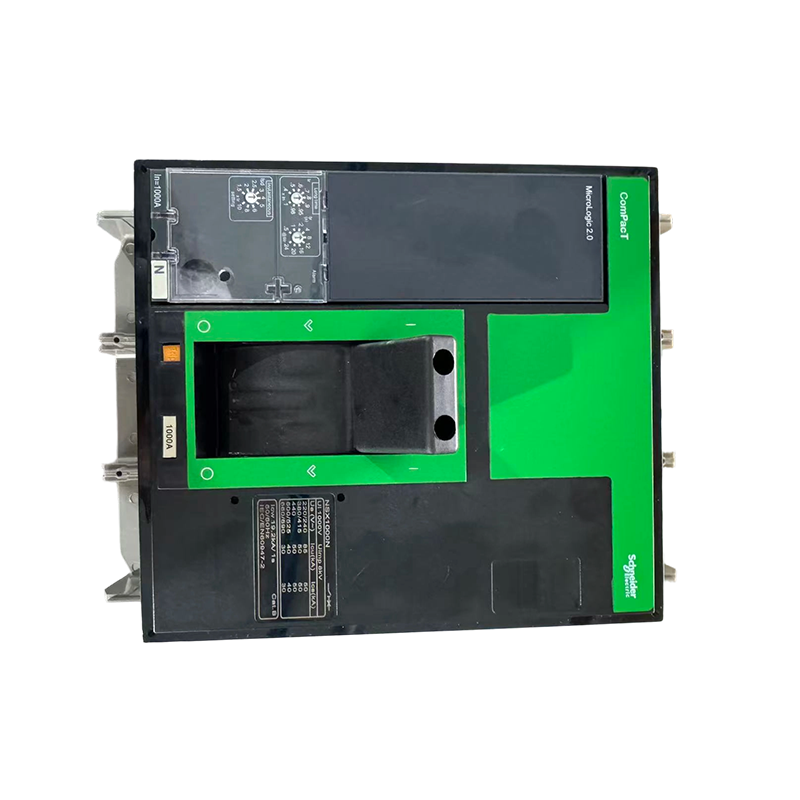

Disjoncteur MT-NSX 3/4P 800A-1600A AC moulé pour distribution industrielle et commerciale

Description:

Les disjoncteurs à boîtier moulé (MCCB) de la série MT-NSX offrent une protection fiable et polyvalente pour les systèmes électriques basse tension, largement adoptés dans les installations industrielles, les bâtiments commerciaux et les projets d'infrastructures critiques. Conçus à la fois pour la sécurité et l'efficacité, ces disjoncteurs offrent des performances constantes dans des conditions opérationnelles exigeantes.

Applications:

Le MT-NSX MCCB est un composant essentiel pour la protection des circuits électriques et des équipements connectés. Ses réglages de déclenchement réglables et sa capacité d'interruption robuste le rendent adapté à la coordination sélective dans les réseaux électriques complexes. Les applications typiques incluent :

Tableaux et panneaux principaux de distribution d'énergie

Centres de contrôle moteur et panneaux de démarrage

Protection du générateur et de l'alimentation de secours

Systèmes d'alimentation électrique des machines industrielles

Circuits électriques pour bâtiments commerciaux et de bureaux

Systèmes d'énergie renouvelable, y compris les installations solaires et éoliennes

MT-NSX
MT-NSX1

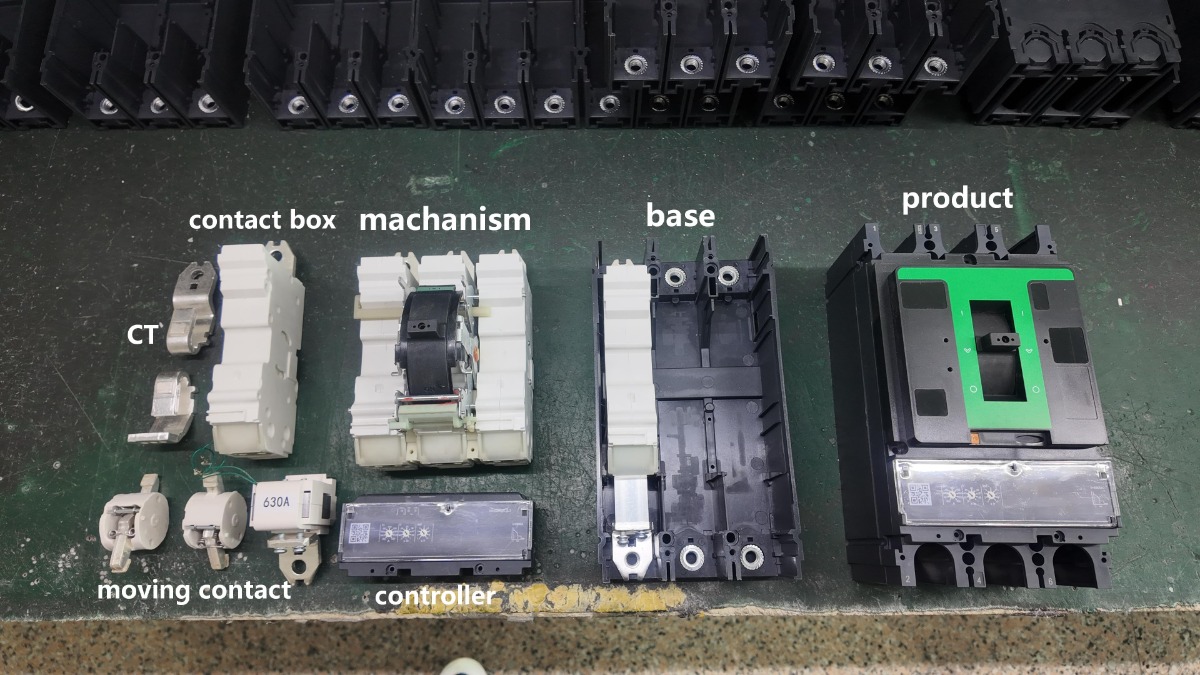

Composition And Installation

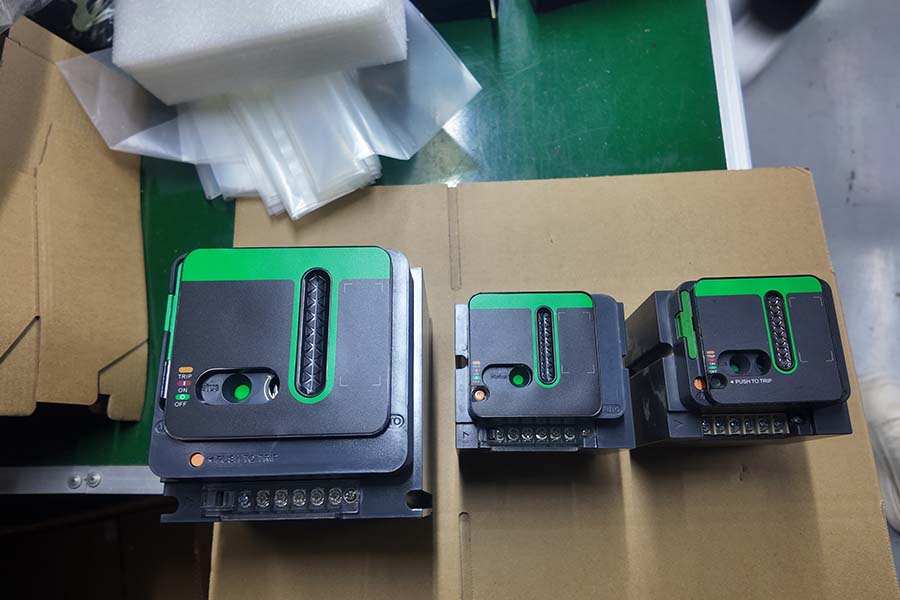

NSX Accessories And Assembly

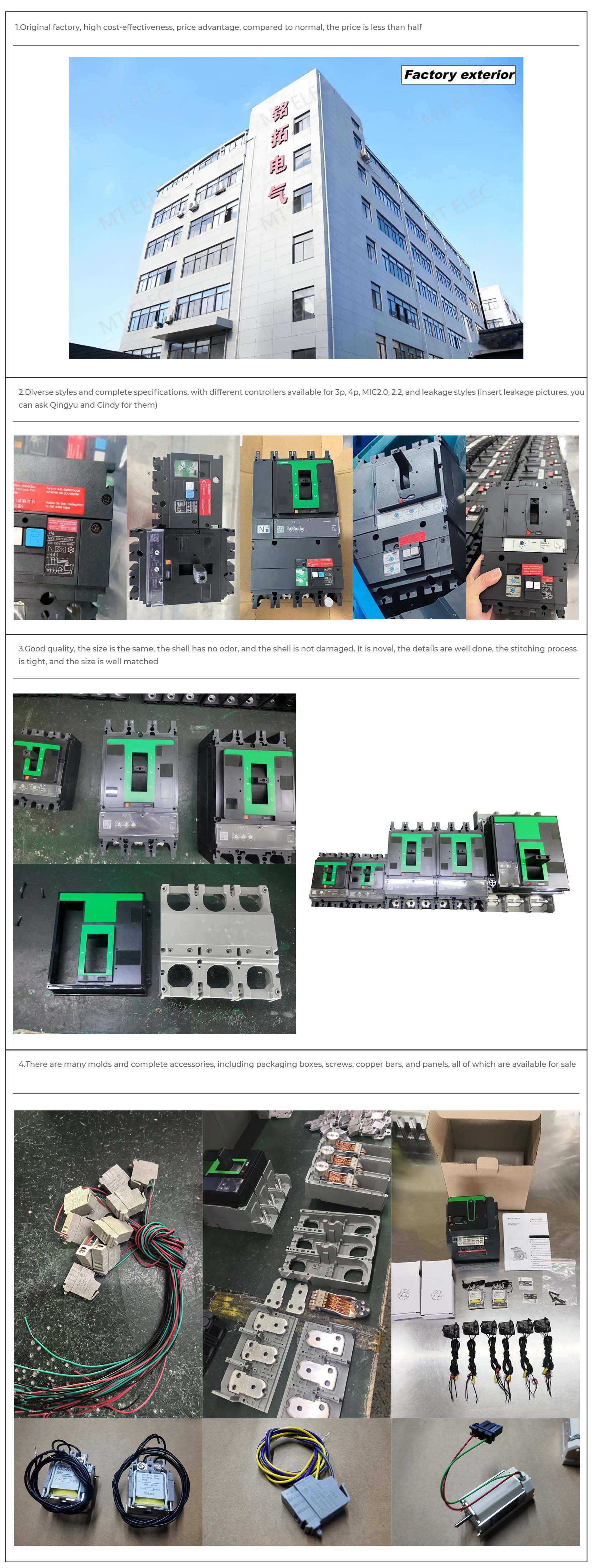

Same Style And Quality MCCB

Protection contre les surcharges

Utilisez des composants thermiques (bandes bimétalliques) ou des dispositifs de libération électronique pour surveiller le courant.

Lorsque le courant dépasse la valeur définie et dure un certain temps, l'élément thermique se plie sous l'effet de la chaleur (ou l'unité électronique envoie un signal), déclenchant le mécanisme mécanique pour déconnecter le circuit et empêcher la surchauffe du circuit.

Protection contre les courts-circuits

Mis en œuvre par libération électromagnétique (bobine et noyau de fer).

Lorsqu'un court-circuit se produit, le courant élevé instantané génère un champ magnétique puissant, qui pousse l'armature à entrer en collision avec le mécanisme de libération et à se déconnecter rapidement en quelques millisecondes, supprimant ainsi le courant de défaut.

MCCB
NSX Motor Operate
MT-NSX
MT-NSX1
Composition And Installation
NSX Accessories And Assembly
Same style and quality MCCB

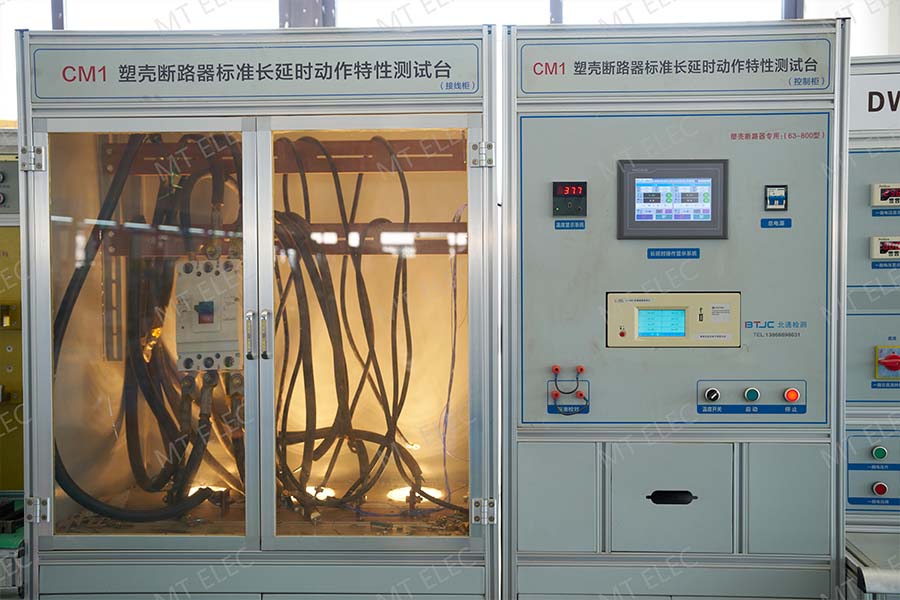

DSC01043 MCCB, Temperature rise test
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench

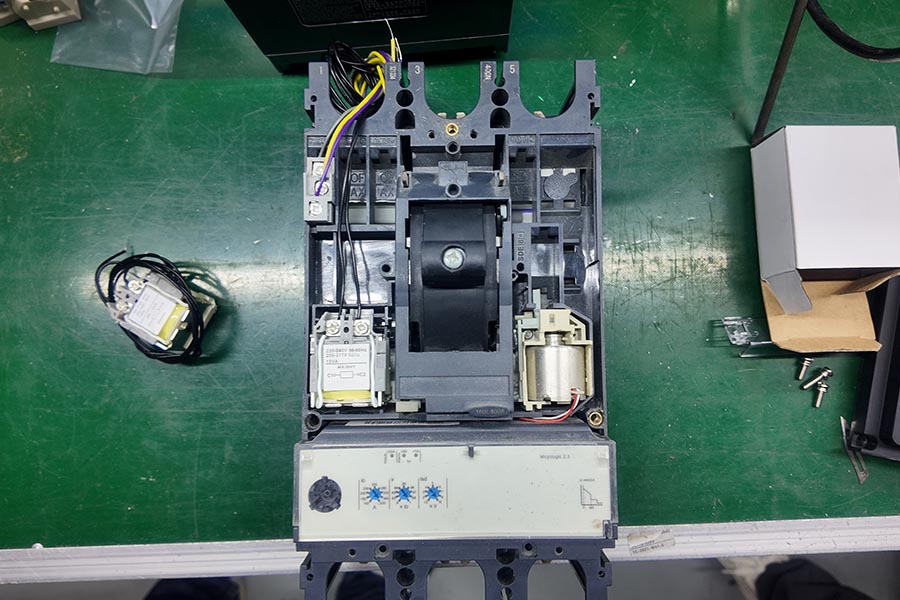

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

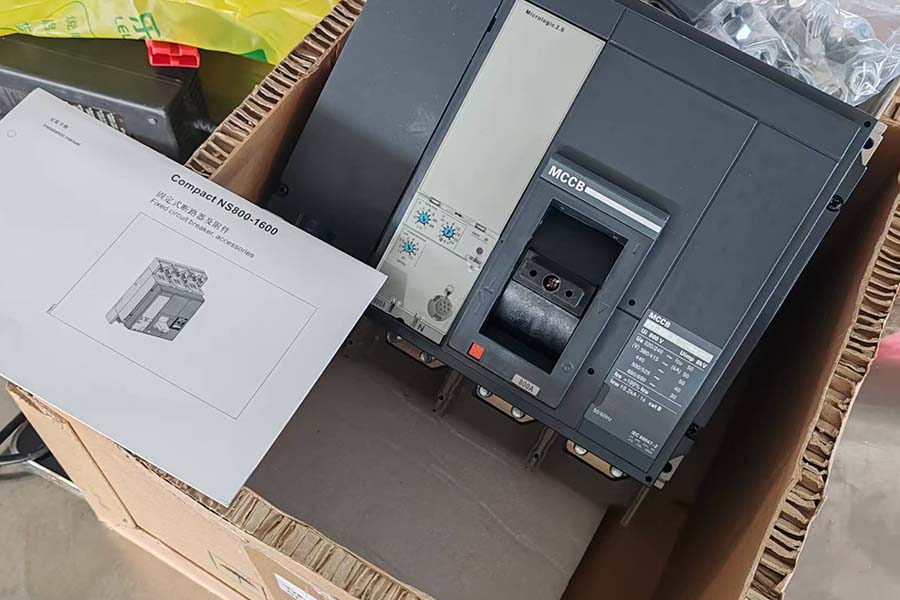

Pour assurer la sécurité du transport, nos produits électriques sont exportés dans des caisses en bois renforcé. Les caisses subissent un traitement thermique et portent la marque ISPM-15, permettant un dédouanement rapide. La conception de la base surélevée facilite le fonctionnement du chariot élévateur, tandis que la fixation interne absorbant les chocs garantit que les produits arrivent intacts. Toutes les caisses extérieures sont clairement étiquetées et conformes aux normes logistiques internationales.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and A
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Application Scenario Footage
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

Numéro d'article		NSX100-250	NSX400-630
Nombre de pôles		3P, 4P
Contrôle	Manuel	avec bascule avec poignée rotative directe ou étendue
Connexions	Fixé	connexions avant
Fixé	Branchez-vous	connexions avant/rear connections
Caractéristiques électriques (selon IEC60947 et EN60947-2)
Courant nominal	Dans(A)	16,25,32,40,50,63,80,100,125,160,200,250	400 500 630
Tension d'isolement nominale	Ui(V)	800
Tension nominale de résistance aux impulsions	Uimp(kV)	8
Tension de fonctionnement nominale	Ue(V)	AC 50/60 Hz, 690
Catégorie d'utilisation		A
Briser les niveaux de capacité		F、N、H
Capacité de rupture (kA rms) AC 50/60 Hz 380/415 V	Icu	36, 50, 70
Capacité de coupure de service (kA rms) AC 50/60 Hz 380/415 V	Ics	36, 50, 70
Performances opérationnelles	Mécanique	20000	10000
	Électrique	10000	5000
Protection		TMD, Micrologique
Auxiliaires d'indication et de contrôle
Interrupteur auxiliaire
Bobine de shunt MX		■
Bobine de sous-tension MN		■

Modèle		MTEZC-100	MTEZC-125	MTEZC-250	MTEZC-400	MTEZC-630
Courant de coque	Inm(A)	100A	125A	250A	400A	630A
Tension de fonctionnement nominale	Ue(v)	AC415/550V
Tension isolante nominale	Ui(v)	690V
Tension nominale de résistance aux impulsions	Uimp(kv)	6kV
Nombre de pôles		2P / 3P / 4P	3P	2P / 3P / 4P	3P / 4P	3P / 4P
Capacité limite nominale de rupture de court-circuit Icu (kA) o-co	415V	30-100 / 7,5-100	10-100	36-85 / 18-85	36-70	36-70
	550V	10-20 / 2,5-20	5-20	10-25 / 5-25	36-50	36-50
Capacité nominale de coupure de court-circuit en fonctionnement Ics (kA)	110-400V	50 %USI / 25-50 %USI	50%ICU	50%USIC / 50%USIC	100%(220-415V)	100%(220-415V)
	415-550V	25 %USI / 25-50 %USI	50%ICU	50%USIC / 50%USIC	50%(440V)	50%(440V)
Durabilité	Mécanique	13000	13000	10000	10000	10000
Durabilité	Électrique	4000	4000	5000	4000	3000
