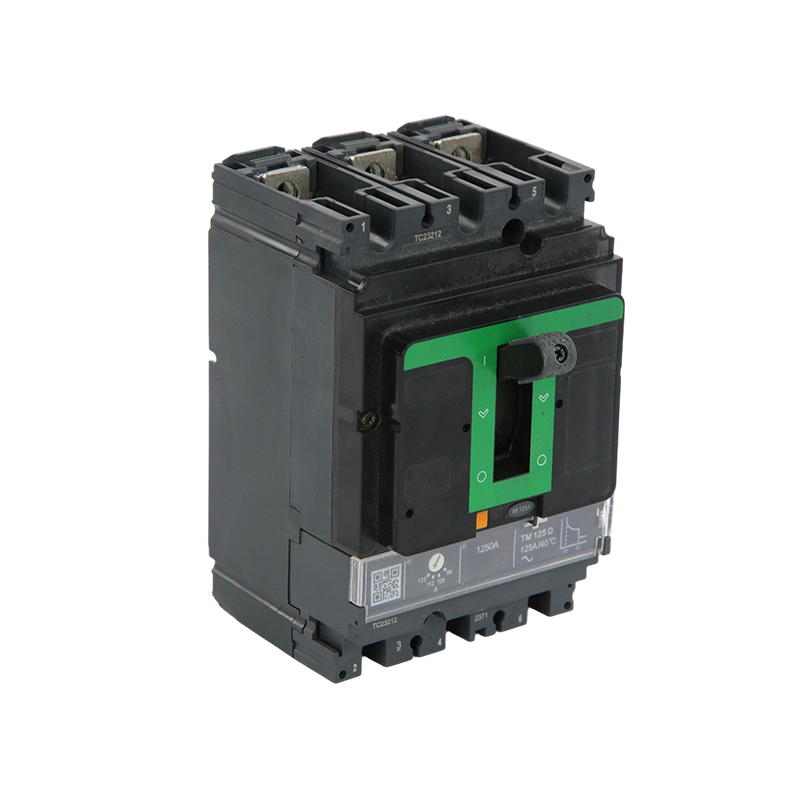

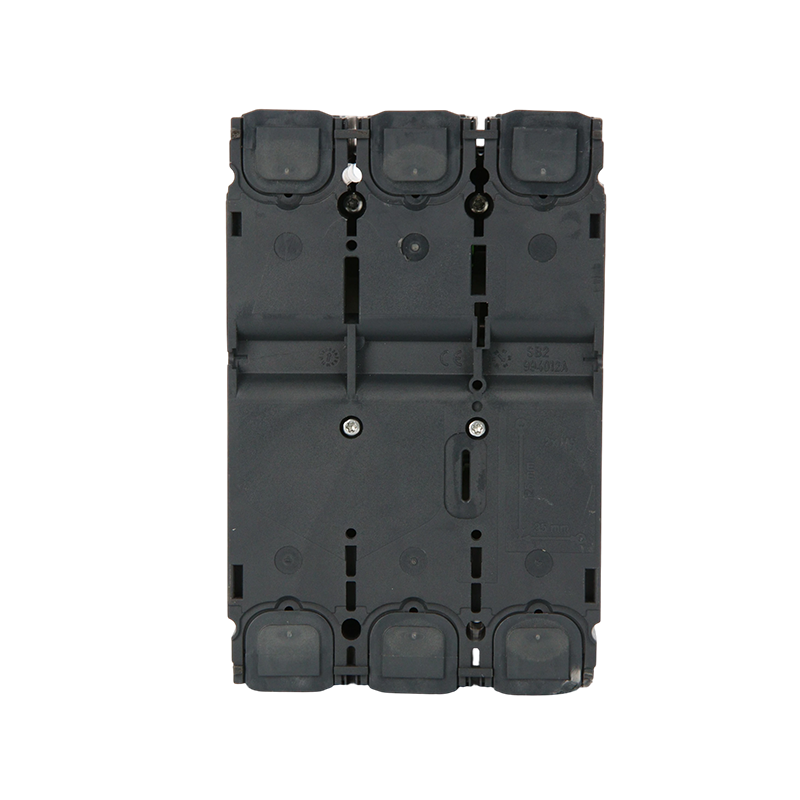

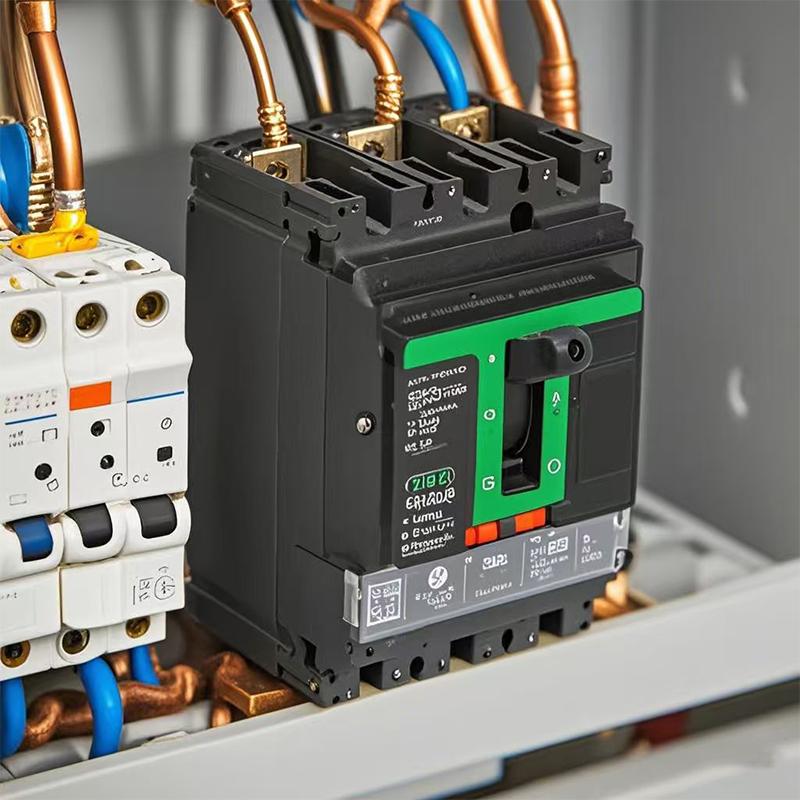

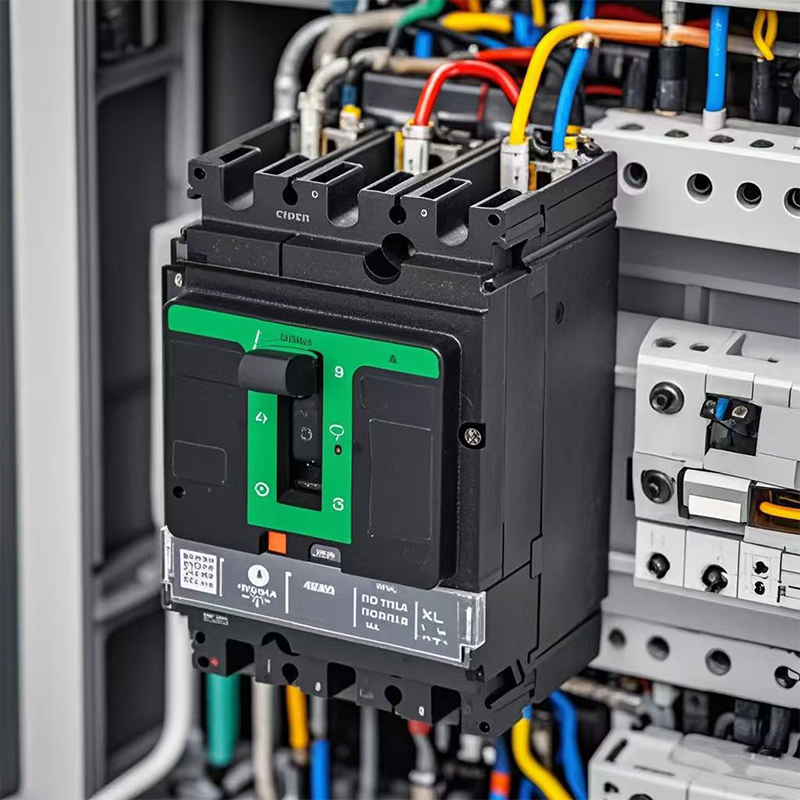

Accueil / Produits / Disjoncteurs à boîtier moulé / Série NSX MCCB / Disjoncteur MT-NSX 3/4P 100A-630A AC moulé pour distribution industrielle et commerciale
Protection contre les surcharges
Utilisez des composants thermiques (bandes bimétalliques) ou des dispositifs de libération électronique pour surveiller le courant.
Lorsque le courant dépasse la valeur définie et dure un certain temps, l'élément thermique se plie sous l'effet de la chaleur (ou l'unité électronique envoie un signal), déclenchant le mécanisme mécanique pour déconnecter le circuit et empêcher la surchauffe du circuit.
Protection contre les courts-circuits
Mis en œuvre par libération électromagnétique (bobine et noyau de fer).
Lorsqu'un court-circuit se produit, le courant élevé instantané génère un champ magnétique puissant, qui pousse l'armature à entrer en collision avec le mécanisme de libération et à se déconnecter rapidement en quelques millisecondes, supprimant ainsi le courant de défaut.
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench
Pour assurer la sécurité du transport, nos produits électriques sont exportés dans des caisses en bois renforcé. Les caisses subissent un traitement thermique et portent la marque ISPM-15, permettant un dédouanement rapide. La conception de la base surélevée facilite le fonctionnement du chariot élévateur, tandis que la fixation interne absorbant les chocs garantit que les produits arrivent intacts. Toutes les caisses extérieures sont clairement étiquetées et conformes aux normes logistiques internationales.
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
| Numéro d'article | NSX100-250 | NSX400-630 | |
| Nombre de pôles | 3P, 4P | ||
| Contrôle | Manuel | avec bascule avec poignée rotative directe ou étendue | |
| Connexions | Fixé | connexions avant | |
| Fixé | Branchez-vous | connexions avant/rear connections | |
| Caractéristiques électriques (selon IEC60947 et EN60947-2) | |||
| Courant nominal | Dans(A) | 16,25,32,40,50,63,80,100,125,160,200,250 | 400 500 630 |
| Tension d'isolement nominale | Ui(V) | 800 | |
| Tension nominale de résistance aux impulsions | Uimp(kV) | 8 | |
| Tension de fonctionnement nominale | Ue(V) | AC 50/60 Hz, 690 | |
| Catégorie d'utilisation | A | ||
| Briser les niveaux de capacité | F、N、H | ||
| Capacité de rupture (kA rms) AC 50/60 Hz 380/415 V | Icu | 36, 50, 70 | |
| Capacité de coupure de service (kA rms) AC 50/60 Hz 380/415 V | Ics | 36, 50, 70 | |
| Performances opérationnelles | Mécanique | 20000 | 10000 |
| Électrique | 10000 | 5000 | |
| Protection | TMD, Micrologique | ||
| Auxiliaires d'indication et de contrôle | |||
| Interrupteur auxiliaire | |||
| Bobine de shunt MX | ■ | ||
| Bobine de sous-tension MN | ■ | ||
| Modèle | MTEZC-100 | MTEZC-125 | MTEZC-250 | MTEZC-400 | MTEZC-630 | |
| Courant de coque | Inm(A) | 100A | 125A | 250A | 400A | 630A |
| Tension de fonctionnement nominale | Ue(v) | AC415/550V | ||||
| Tension isolante nominale | Ui(v) | 690V | ||||
| Tension nominale de résistance aux impulsions | Uimp(kv) | 6kV | ||||
| Nombre de pôles | 2P / 3P / 4P | 3P | 2P / 3P / 4P | 3P / 4P | 3P / 4P | |
| Capacité limite nominale de rupture de court-circuit Icu (kA) o-co | 415V | 30-100 / 7,5-100 | 10-100 | 36-85 / 18-85 | 36-70 | 36-70 |
| 550V | 10-20 / 2,5-20 | 5-20 | 10-25 / 5-25 | 36-50 | 36-50 | |
| Capacité nominale de coupure de court-circuit en fonctionnement Ics (kA) | 110-400V | 50 %USI / 25-50 %USI | 50%ICU | 50%USIC / 50%USIC | 100%(220-415V) | 100%(220-415V) |
| 415-550V | 25 %USI / 25-50 %USI | 50%ICU | 50%USIC / 50%USIC | 50%(440V) | 50%(440V) | |
| Durabilité | Mécanique | 13000 | 13000 | 10000 | 10000 | 10000 |
| Électrique | 4000 | 4000 | 5000 | 4000 | 3000 | |
