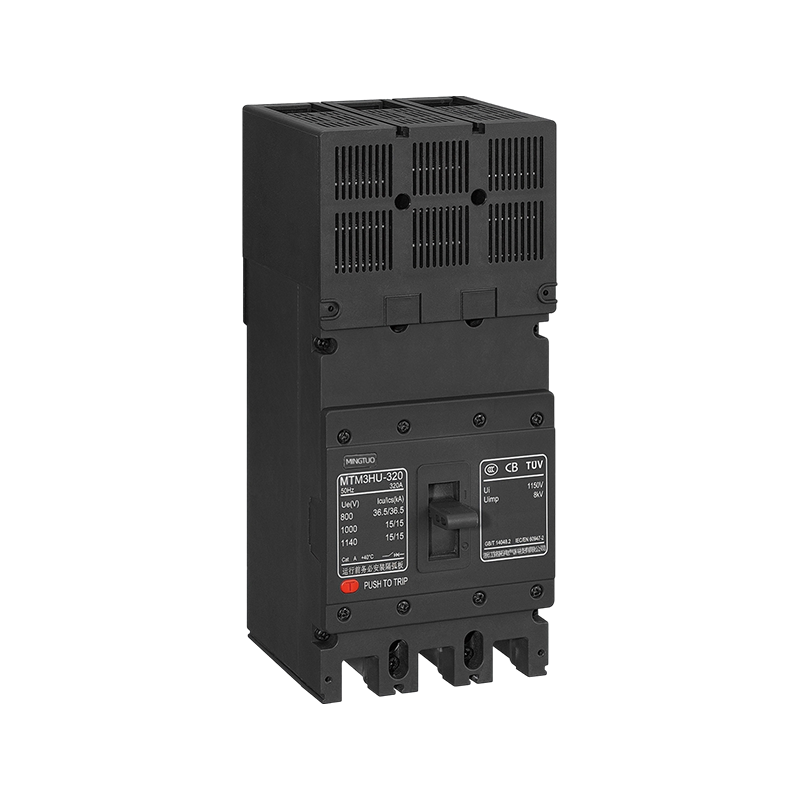

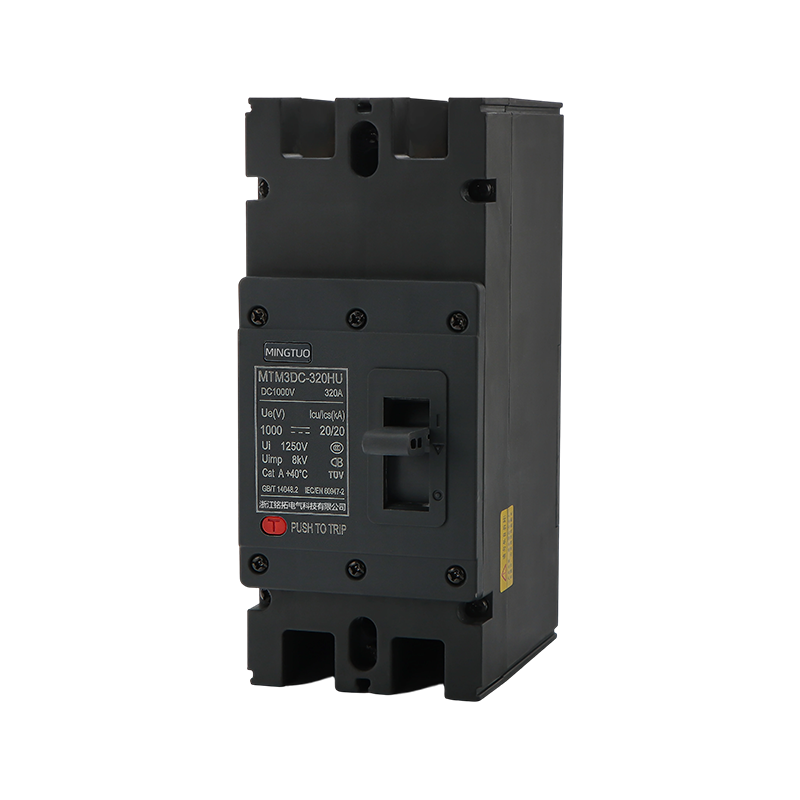

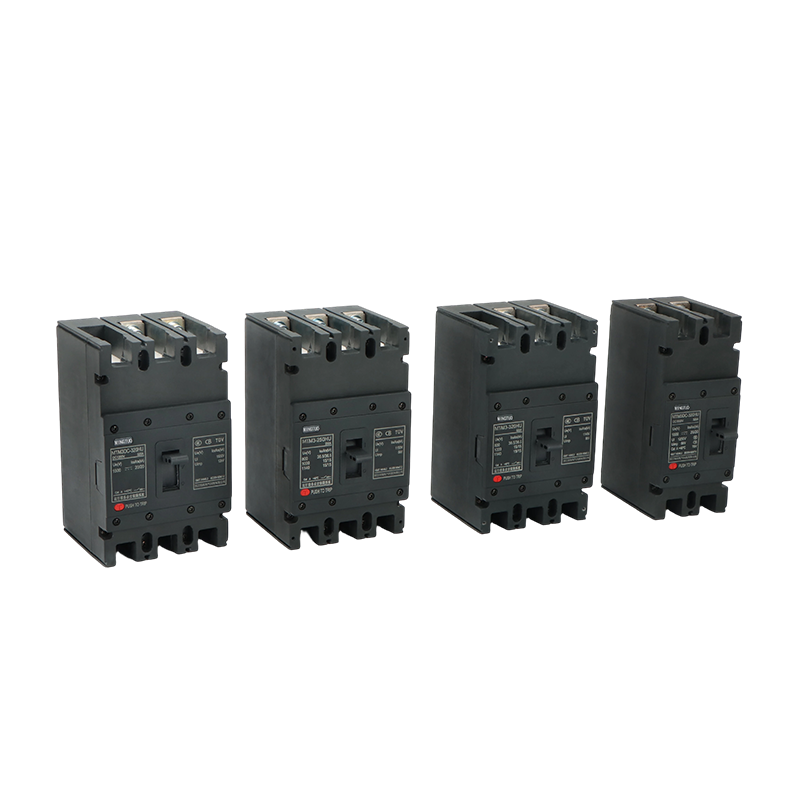

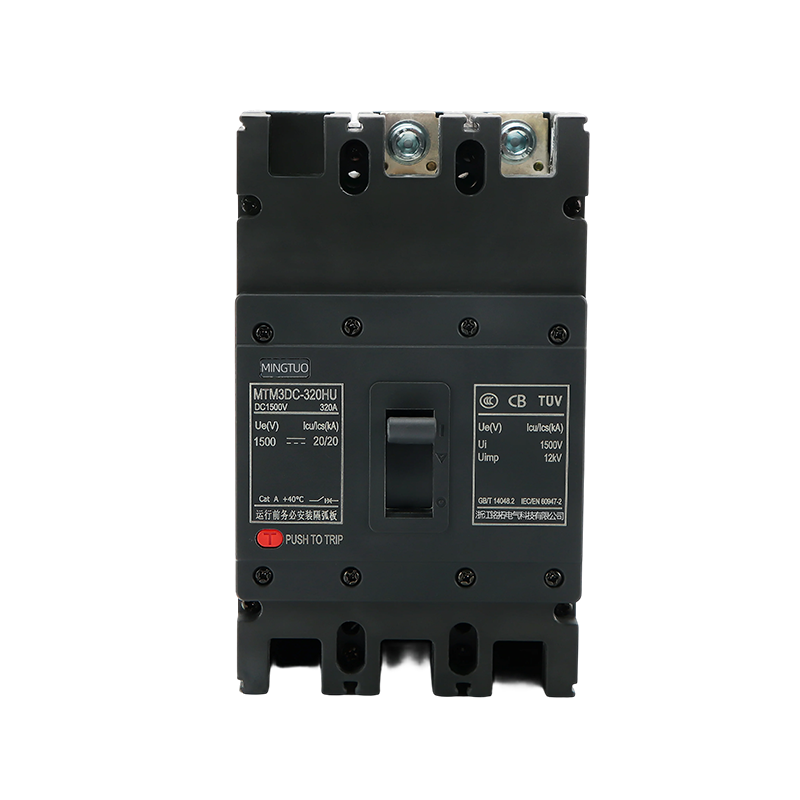

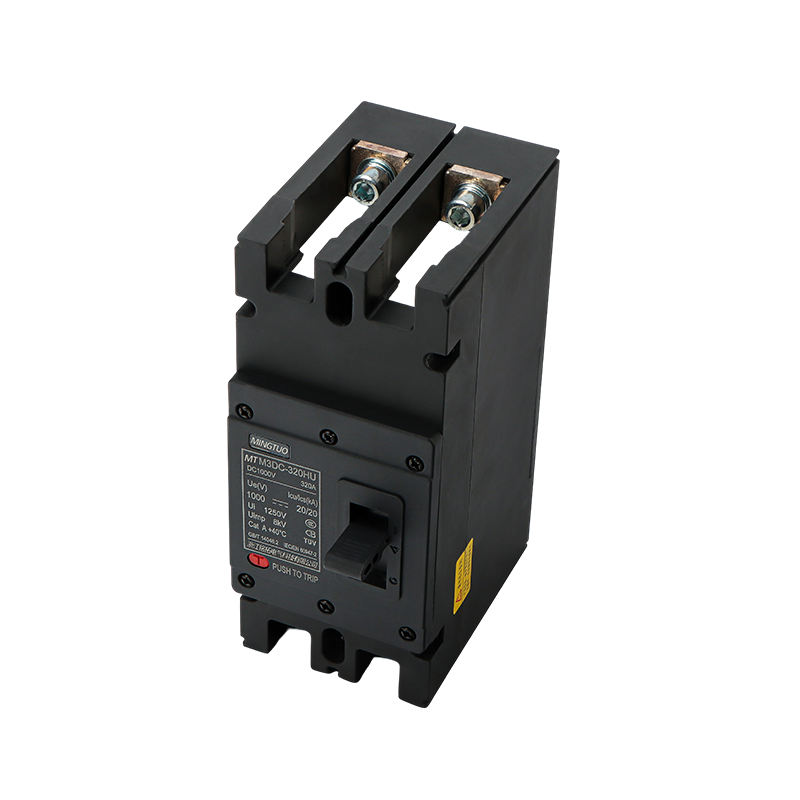

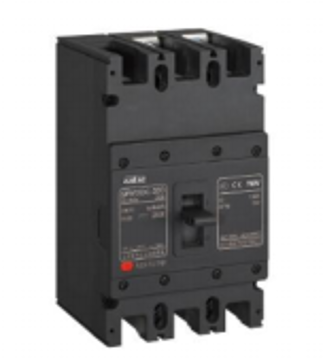

Disjoncteur solaire PV DC MCCB 1000V 630A pour la protection des panneaux-Zhejiang Mingtuo Electrical Technology Co., Ltd.

Ce disjoncteur offre une protection fiable contre les surcharges, les courts-circuits et les défauts d'arc pour le côté CC photovoltaïque grâce au flux de travail de « détection des défauts → déclenchement rapide → extinction magnétique des arcs », tout en prenant en charge une isolation sûre et une surveillance de l'état pour garantir le fonctionnement sûr et stable du système.

Conformes à des normes de sécurité internationales rigoureuses, nos disjoncteurs sont soumis à des tests rigoureux pour garantir des performances inébranlables tout au long des 25 ans de durée de vie de votre système.

1. Performances CC supérieures	Capacité de rupture élevée jusqu'à 25 kA à 1000–1500 V DC Détection et interruption de défauts ultra-rapides de 0,5 ms Suppression fiable des arcs CC pour protéger les équipements et le personnel
2. Durabilité exceptionnelle	Boîtier résistant aux UV classé IP65 Résistant à la corrosion par pulvérisation de sel, testé pendant 1000h Minimum 20 000 cycles de fonctionnement mécanique Fonctionne de manière fiable dans des conditions environnementales extrêmes
3. Fonctionnalités intelligentes	Surveillance intégrée des pannes et capacité de fonctionnement à distance Indicateurs d'état clairs pour la surveillance du système en temps réel Technologie de compensation de température pour une protection renforcée
4. Assurance qualité certifiée	Certifié TÜV Rheinland, conforme UL 489B Conformité à la norme IEC 60947-2 100 % testé en usine avant expédition pour des performances constantes
5. Installation et maintenance faciles	35 % plus compact que les disjoncteurs CC conventionnels Installation d'accessoires sans outil et bornes de connexion orientées vers l'avant Polyvalent pour le montage sur rail DIN ou sur panneau
6. Efficacité des coûts	Durée de vie plus longue que les solutions standards Exigences de maintenance réduites Tarification directe d'usine avec garantie de 3 ans et support mondial

MCCB

MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

Pour assurer la sécurité du transport, nos produits électriques sont exportés dans des caisses en bois renforcé. Les caisses subissent un traitement thermique et portent la marque ISPM-15, permettant un dédouanement rapide. La conception de la base surélevée facilite le fonctionnement du chariot élévateur, tandis que la fixation interne absorbant les chocs garantit que les produits arrivent intacts. Toutes les caisses extérieures sont clairement étiquetées et conformes aux normes logistiques internationales.

High and Low Voltage Switchgear (ACB, MCCB, VCB)

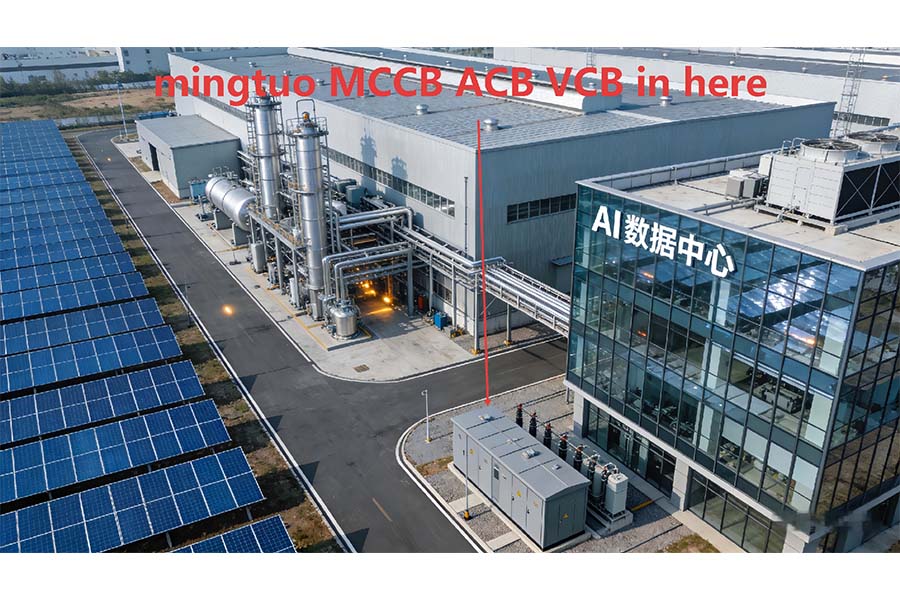

Box-Type Substation Featuring Our VCB, MCCB, and A
High And Low Voltage Cabinets Successfully Powered

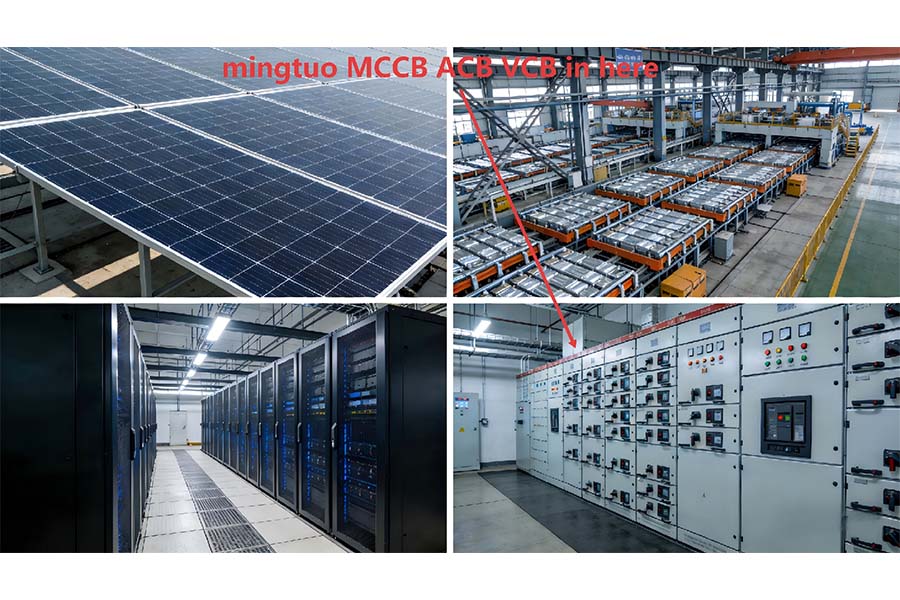

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

EXTÉRIEUR
Cadre de coque	Modèle SRM3DC-320			SRM3DC-400
Nombre de pôles	2		trois	2		trois
Tension de fonctionnement nominale Ue(V)	DC500	DC1000	DC1500	DC250/500	DC750/1000	DC1250/1500	DC1250/1500
Tension d'isolement nominale Ui(V)	DC1250		DC1500	DC1500
Tension nominale de résistance aux chocs Uimp (kV)	huit		12	12
Courant nominal In(A)	63、80、100、125、140、160、180、200、225、250、280、315、320			225、250、315、350、400
Capacité limite nominale de coupure de court-circuit Icu(kA)	50	20	20	65	35	15	15 (anneau à 2 pôles) 20[3 cordes à pôles)
	un	un	/	70	40	20	20[2－corde de poteau) 25 (corde à 3 pôles)
Mode de connexion Ics(kA) pour fonctionner avec une capacité de coupure de court-circuit	Ics=100%Icu
	De haut en bas, de bas en haut (2P, 320/3P) Entrez et sortez, montez et sortez (3P)
Catégorie d'utilisation	A
Est-ce qu'il a une fonction d'isolation ?	Être
Température ambiante de fonctionnement	-35℃~ 70℃
Durée de vie mécanique (temps)	20000			dix mille
Durée de vie électrique (temps)	3000	2000	1500	1000	1000	700	500
Répondre à un critère	IEC/EN 60947-2、GB/T 14048.2

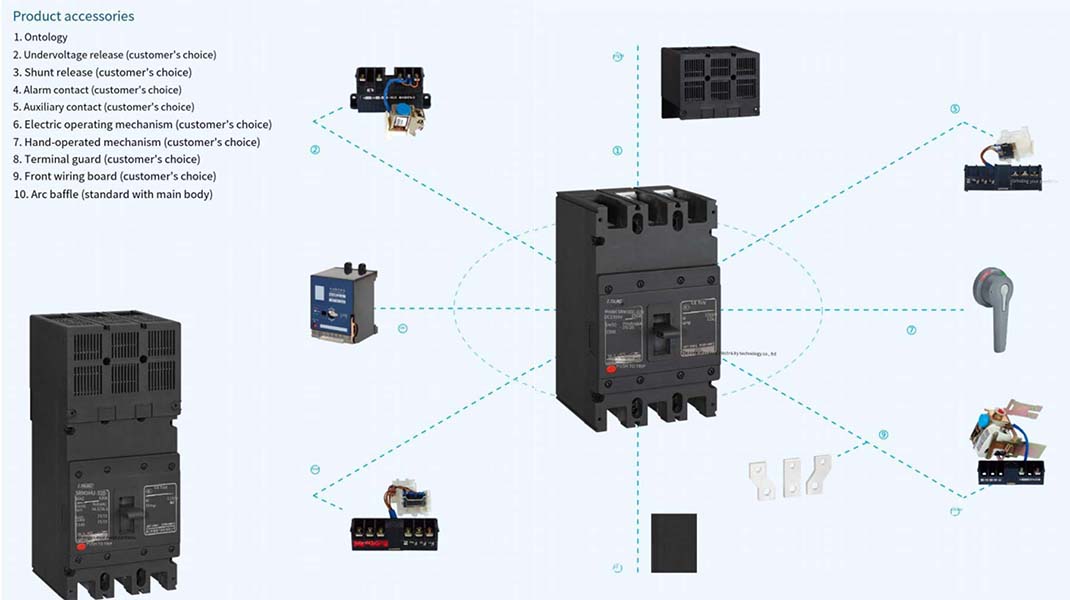

Pièce jointe	Excitation séparée, auxiliaire, alarme, fonctionnement manuel et fonctionnement électrique
Authentification	CCC, CE, TUV
mesure (longueur × largeur × hauteur)(mm)	180×76×126 (2P) 180×107×126 (3P)			250×124×165 (2P) 250×182×165 (3P)

Remarques	Le cadre de coque 320 est divisé en H : rupture élevée, R : type à limitation de courant

EXTÉRIEUR
Cadre de coque	SRM3HU-320				SRM3HU-400
Nombre de pôles	trois				trois
Tension de fonctionnement nominale Ue(V)	AC415	AC500/600	AC800	AC1000/1400	AC415	AC500/690	AC800	AC1000/1140
Tension d'isolement nominale Ui(V)					AC1150
Tension nominale de résistance aux chocs Uimp (kV)	huit				12
Courant nominal In(A)	63、80、100、125、140、160、180、200、225、250、280、315、320				250、280、315、320、350、quatre cents
Capacité limite nominale de coupure de court-circuit Icu(kA)	huity-five	50	36.5	10	huity-five	50	36.5	10
	un	!	un	un	100	60	50	15
Mode de connexion Ics(kA) pour fonctionner avec une capacité de coupure de court-circuit	Ics=100%Icu
Catégorie d'utilisation	A
Est-ce qu'il a une fonction d'isolation ?	Être
Température ambiante de fonctionnement	-35℃~ 70℃
Durée de vie mécanique (temps)	20000				dix mille
Durée de vie électrique (temps)	3000	3000	3000	2000	1000	1000	1000	700
Répondre à un critère	IEC/EN 60947-2、GB/T 14048.2
Pièce jointe	Excitation séparée, auxiliaire, alarme, fonctionnement manuel et fonctionnement électrique
Authentification	CCC, CE, TUV
mesure (longueur × largeur × hauteur)(mm)	180×107×126 (3P)				250×182×165 (3P)

Remarques	Le cadre de coque 320 est divisé en H : rupture élevée, R : type à limitation de courant

EXTÉRIEUR
Cadre de coque	SRM3HU-630				SRM3HU-800
Nombre de pôles	trois				trois
Tension de fonctionnement nominale Ue(V)	AC415	AC500/600	AC800	AC1000/1400	AC415	AC500/690	AC800	AC1000/1140
Tension d'isolement nominale Ui(V)					AC1150
Tension nominale de résistance aux chocs Uimp (kV)	12				12
Courant nominal In(A)	500 630				700、huit cents
Capacité limite nominale de coupure de court-circuit Icu(kA)	huity-five	50	36.5	10	huity-five	50	36.5	10
	100	60	50	15	100	60	50	15
Mode de connexion Ics(kA) pour fonctionner avec une capacité de coupure de court-circuit	Ics=100%Icu
Catégorie d'utilisation	A
Est-ce qu'il a une fonction d'isolation ?	Être
Température ambiante de fonctionnement	-35℃~ 70℃
Durée de vie mécanique (temps)	5000				dix mille
Durée de vie électrique (temps)	1000	1000	1000	700	1000	1000	1000	700
Répondre à un critère	IEC/EN 60947-2、GB/T 14048.2
Pièce jointe	Excitation séparée, auxiliaire, alarme, fonctionnement manuel et fonctionnement électrique
Authentification	CCC, CE, TUV
mesure (longueur × largeur × hauteur)(mm)	250×182×165 (3P)				250×182×165 (3P)

EXTÉRIEUR

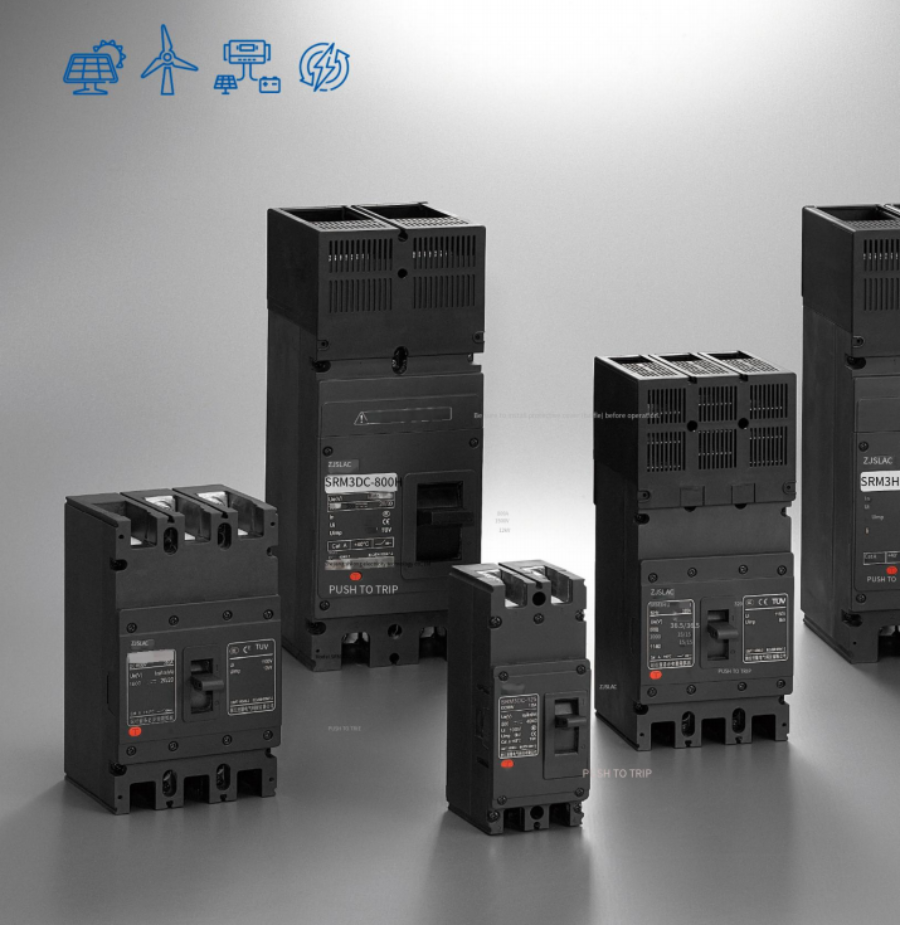

Cadre de coque	Modèle SRM3DC-320			SRM3DC-800
Nombre de pôles	2-trois			2-trois
Tension de fonctionnement nominale Ue(V)	DC500	DC1000	DC1500	DC250/500	DC750/1000	DC1250/1500	DC1250/1500
Tension d'isolement nominale Ui(V)	DC1250		DC1500	DC1500
Tension nominale de résistance aux chocs Uimp (kV)	huit		12	12
Courant nominal In(A)	63、80、100、125、140、160、180、200、225、250、280、315、350			225、250、315、350、quatre cents
Capacité limite nominale de coupure de court-circuit Icu(kA)	50	20	20	65	35	15	15 (corde à 2 pôles) 20 (corde à 3 pôles)
	un	un	/	70	40	20	20(2 cordes) 25 (corde à 3 pôles)
Mode de connexion Ics(kA) pour fonctionner avec une capacité de coupure de court-circuit	Ics=100%Icu
Catégorie d'utilisation	A
Est-ce qu'il a une fonction d'isolation ?	Être
Température ambiante de fonctionnement	-35℃~ 70℃
Durée de vie mécanique (temps)	20000			dix mille
Durée de vie électrique (temps)	3000	2000	1500	1000	1000	700	500
Répondre à un critère	IEC/EN 60947-2、GB/T 14048.2
Pièce jointe	Excitation séparée, auxiliaire, alarme, fonctionnement manuel et fonctionnement électrique
Authentification	CCC, CE, TUV
mesure (longueur × largeur × hauteur)(mm)	180×76×126(2P) 180×107×126(3P)			250×124×165(2P) 250×182×165(3P)
