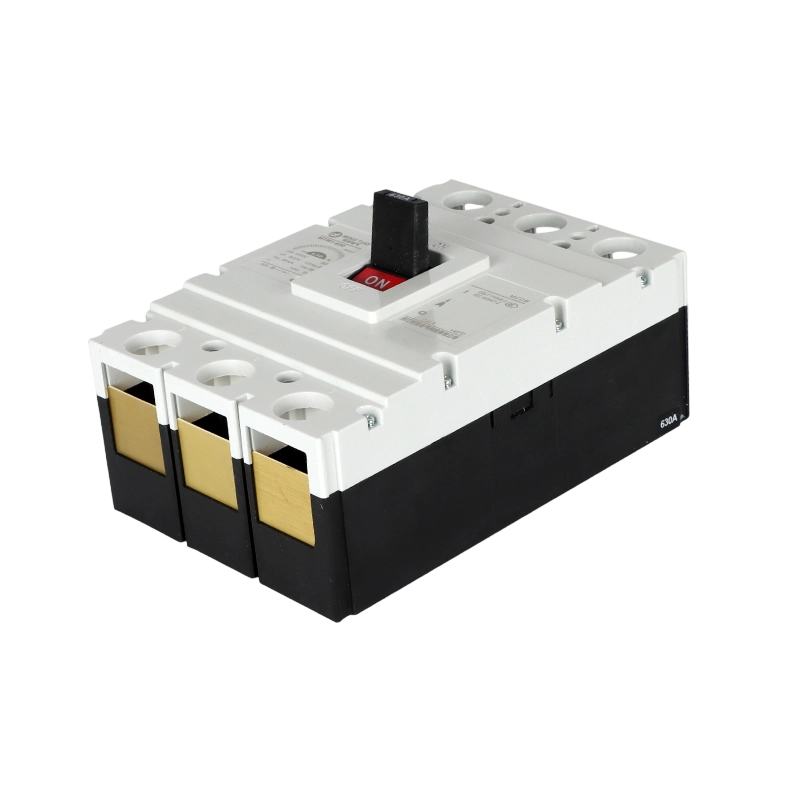

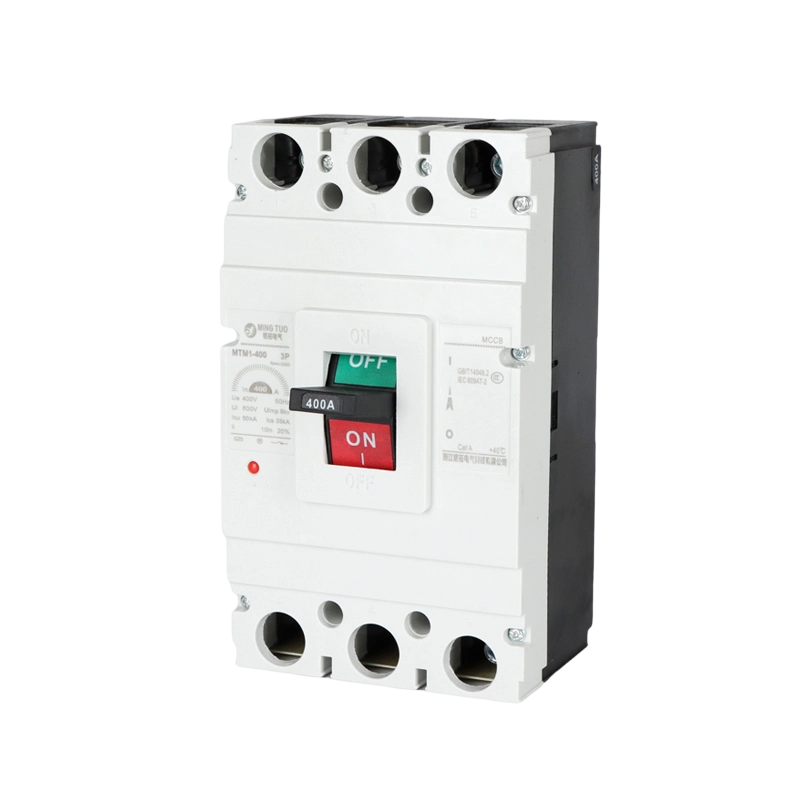

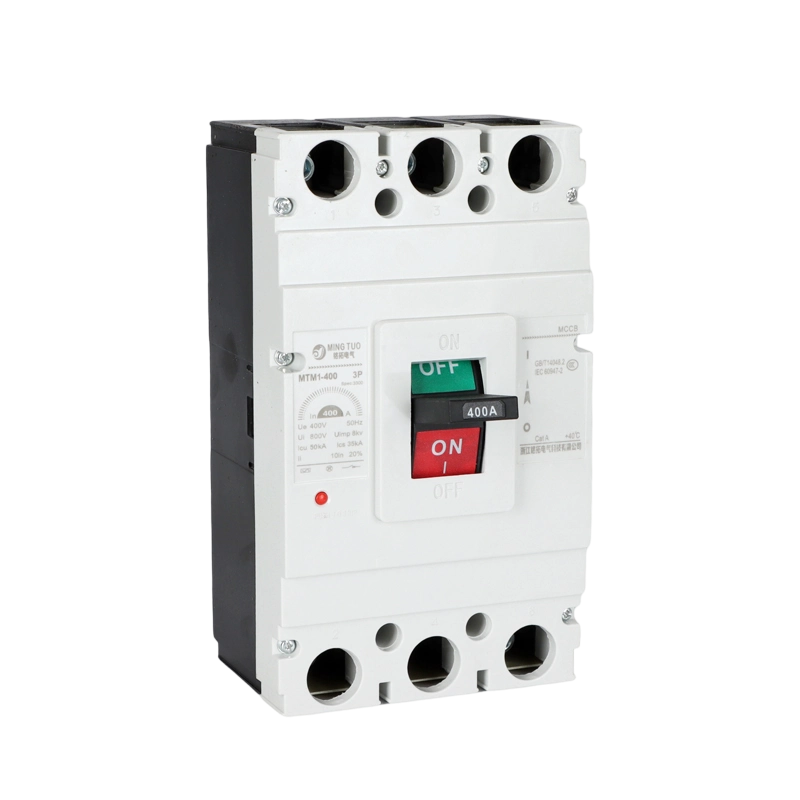

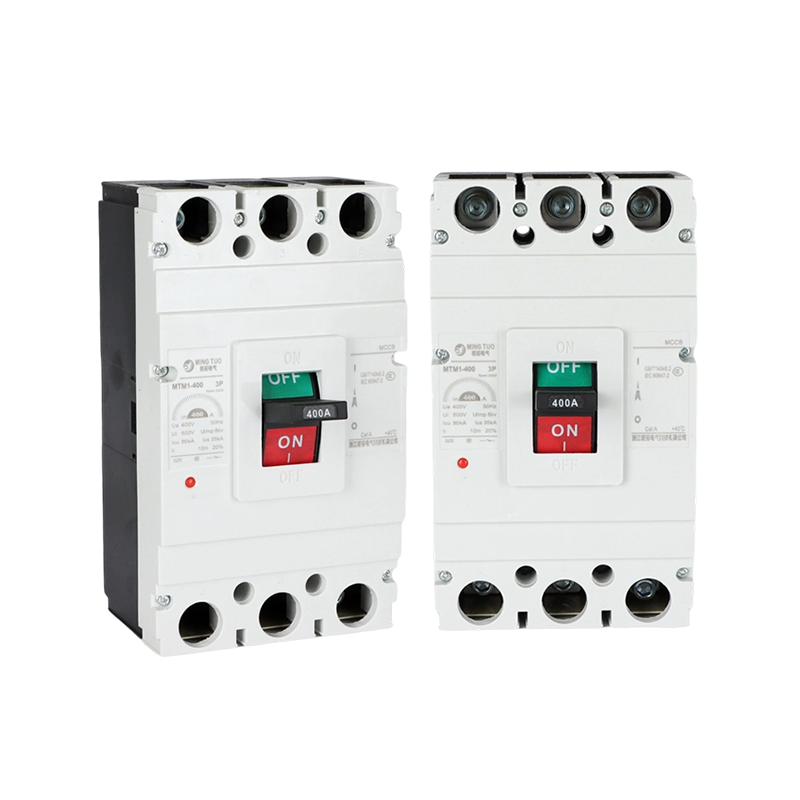

Disjoncteur MT-M1 3/4P AC moulé, 63 A–1600 A, protection électrique fiable

Description:

Le disjoncteur à boîtier moulé (MCCB) de la série MT-M1 est conçu pour offrir une protection et un contrôle fiables dans les systèmes de distribution d'énergie CA 50 Hz, avec des tensions de fonctionnement nominales allant jusqu'à 400 V et des courants allant de 63 A à 1600 A. Conçu pour protéger les circuits et les équipements connectés, le MT-M1 interrompt efficacement les surcharges, les courts-circuits et les conditions de sous-tension, tout en gérant le démarrage occasionnel du moteur sans compromettre l'intégrité du système.

Compact mais robuste, ce MCCB présente une capacité de rupture supérieure et un arc minimal, garantissant une fiabilité opérationnelle à long terme. Sa conception modulaire permet un montage vertical et horizontal, offrant une installation flexible dans des panneaux électriques étanches ou des centres de contrôle de moteur. Entièrement certifié selon les normes IEC 60947-2 et GB14048.2, le MT-M1 répond aux normes internationales de qualité et de sécurité.

Applications:

Le MT-M1 MCCB offre une protection fiable dans divers systèmes électriques, notamment :

Panneaux de distribution d'énergie principaux et secondaires

Centres de contrôle moteur et panneaux de démarrage

Circuits de protection du générateur

Machines industrielles et de fabrication

Installations électriques commerciales et résidentielles

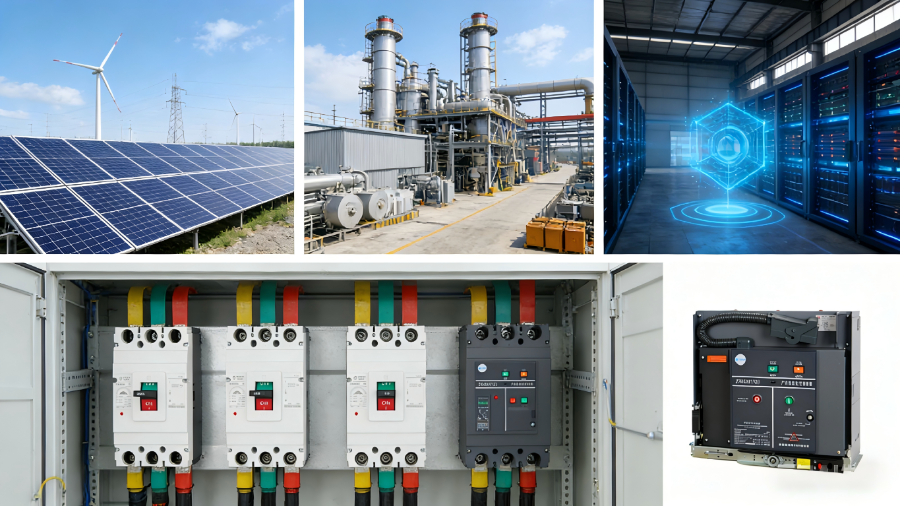

Systèmes d'intégration de l'énergie solaire et éolienne

Principe de fonctionnement : Le principe de fonctionnement du MCCB série MT-M1 est de surveiller le courant du circuit et, en cas de surcharge, de court-circuit ou de défaut à la terre, de déterminer et de déclencher automatiquement le mécanisme pour interrompre rapidement le circuit. Il éteint également l'arc en toute sécurité grâce à un système d'extinction d'arc, coupant ainsi de manière fiable le défaut et protégeant le circuit et l'équipement.

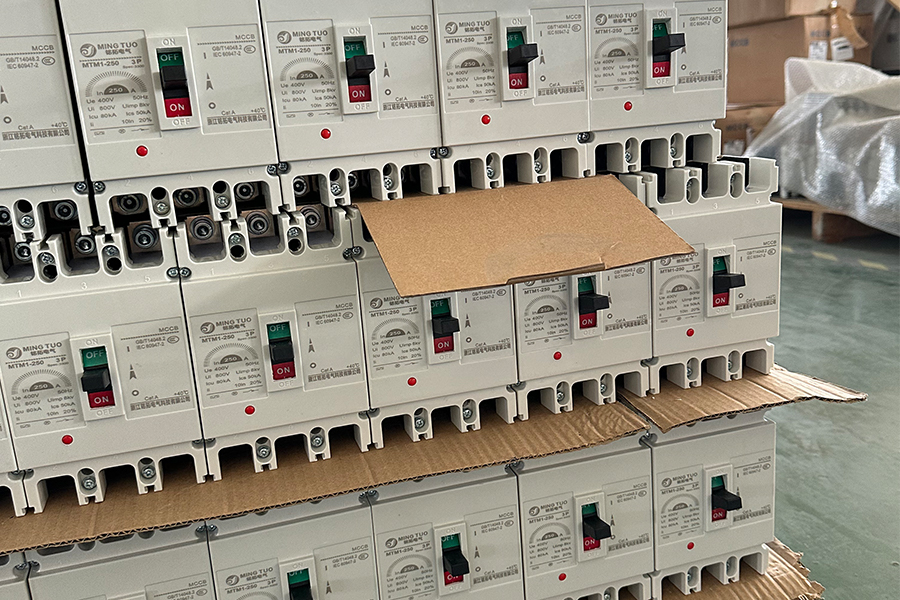

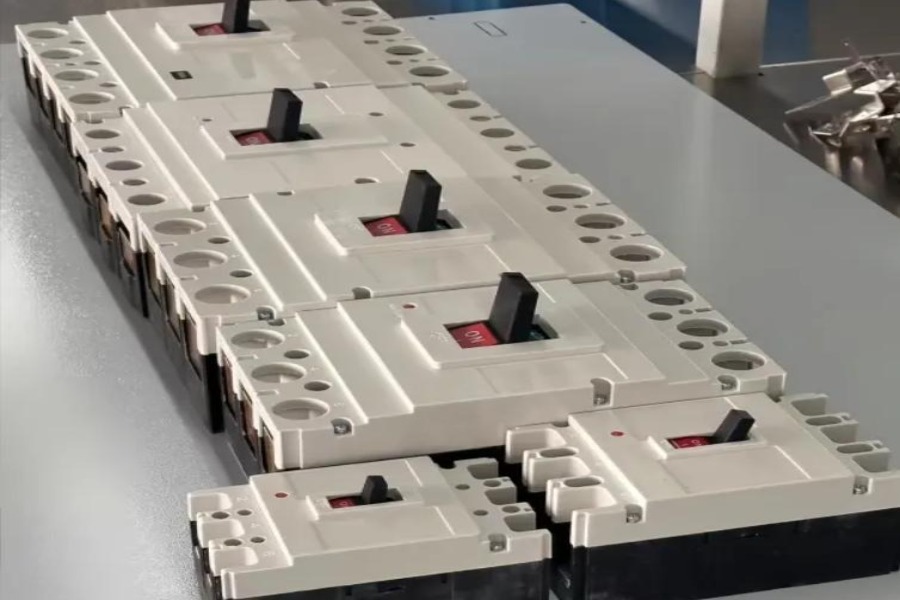

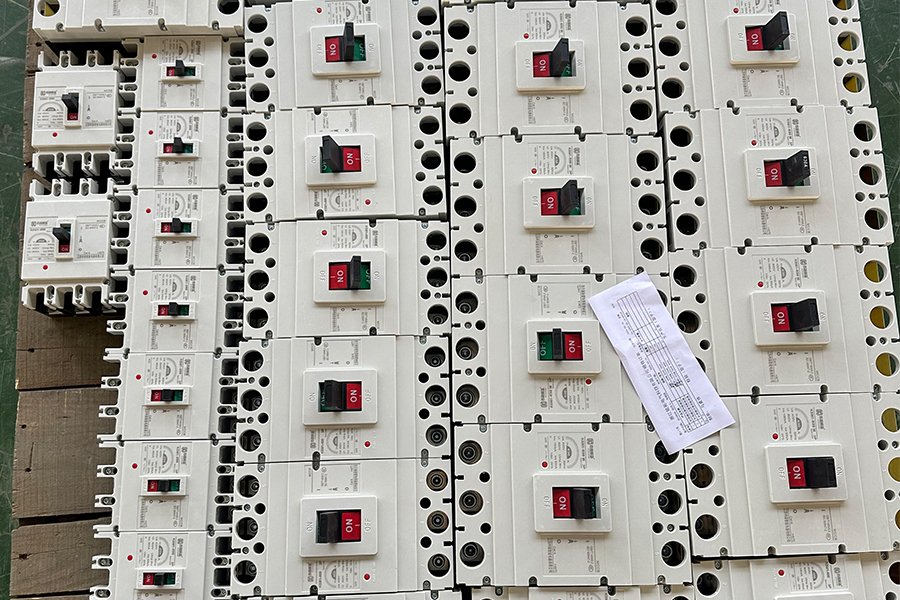

MCCB

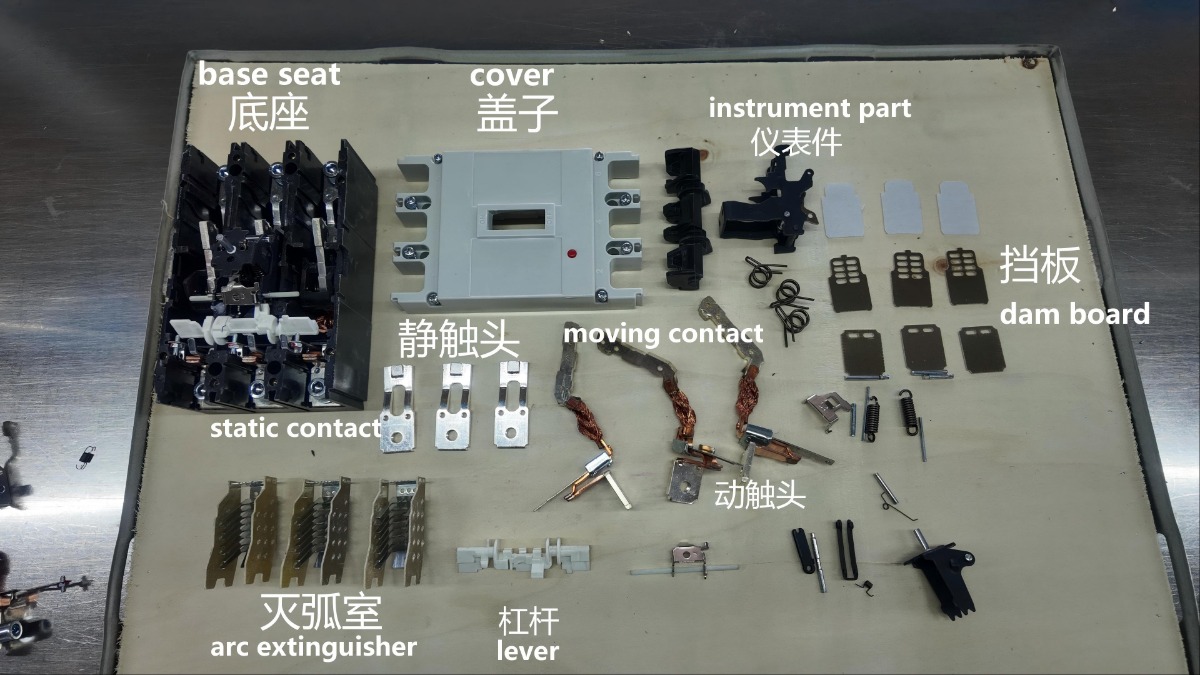

MCCB Assemble
MCCB Assemble
Banc d'essai d'élévation de température pour disjoncteur MCCB
Banc d'essai d'élévation de température pour disjoncteur MCCB
Banc d'essai d'élévation de température pour disjoncteur MCCB
Banc d'essai d'élévation de température pour disjoncteur MCCB
Banc d'essai d'élévation de température pour disjoncteur MCCB
Test instantané du disjoncteur MCCB

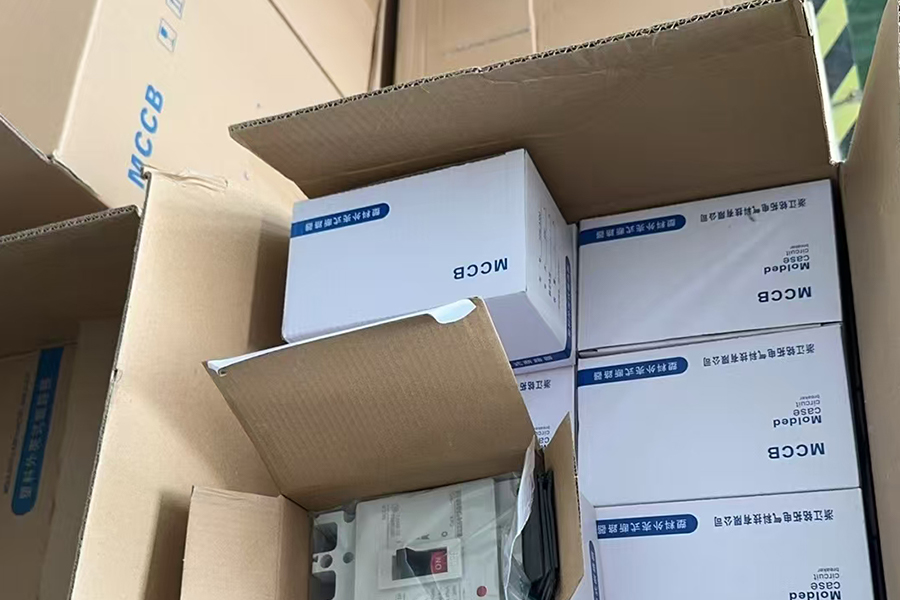

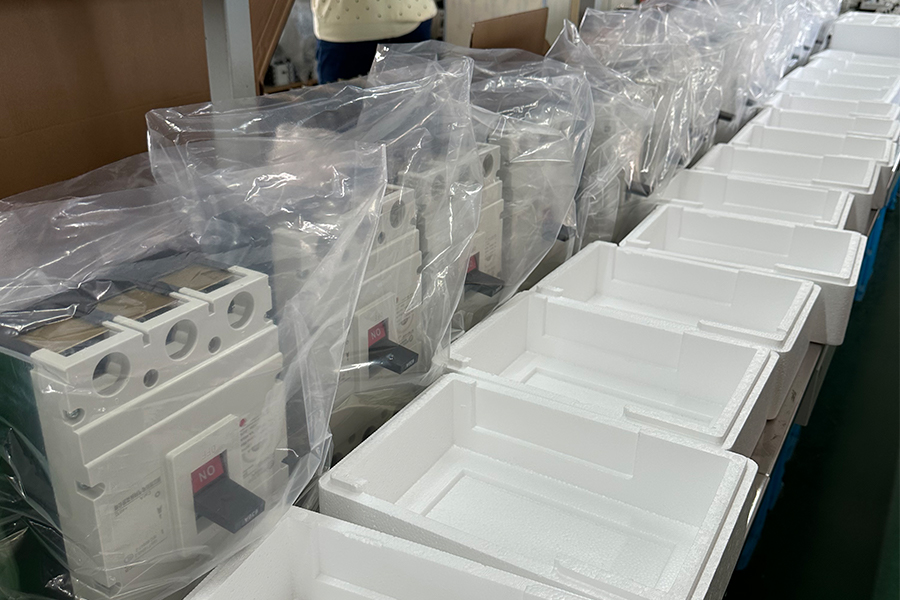

Pour assurer la sécurité du transport, nos produits électriques sont exportés dans des caisses en bois renforcé. Les caisses subissent un traitement thermique et portent la marque ISPM-15, permettant un dédouanement rapide. La conception de la base surélevée facilite le fonctionnement du chariot élévateur, tandis que la fixation interne absorbant les chocs garantit que les produits arrivent intacts. Toutes les caisses extérieures sont clairement étiquetées et conformes aux normes logistiques internationales.

Appareillage de commutation haute et basse tension (ACB, MCCB, VCB)
Sous-station de type boîte équipée de nos disjoncteurs à vide (VCB), disjoncteurs de puissance (MCCB) et disjoncteurs de courant alternatif (ACB).
Armoires haute et basse tension alimentées avec succès

Sous-station de type boîte, disjoncteur ACB, disjoncteur VCB, disjoncteur MCCB
Transmission de puissance réussie
Armoire photovoltaïque raccordée au réseau utilisant un disjoncteur ACB et un disjoncteur MCCB
Sous-station de type boîte, disjoncteur ACB, disjoncteur VCB, disjoncteur MCCB
Sous-station de type boîte, disjoncteur ACB, disjoncteur VCB, disjoncteur MCCB
Appareillage de commutation haute et basse tension, disjoncteur ACB, MCCB, VCB
Poste de transformation de type boîte utilisant notre disjoncteur à vide
b64cb82cb063b5509f2ea787600334d2

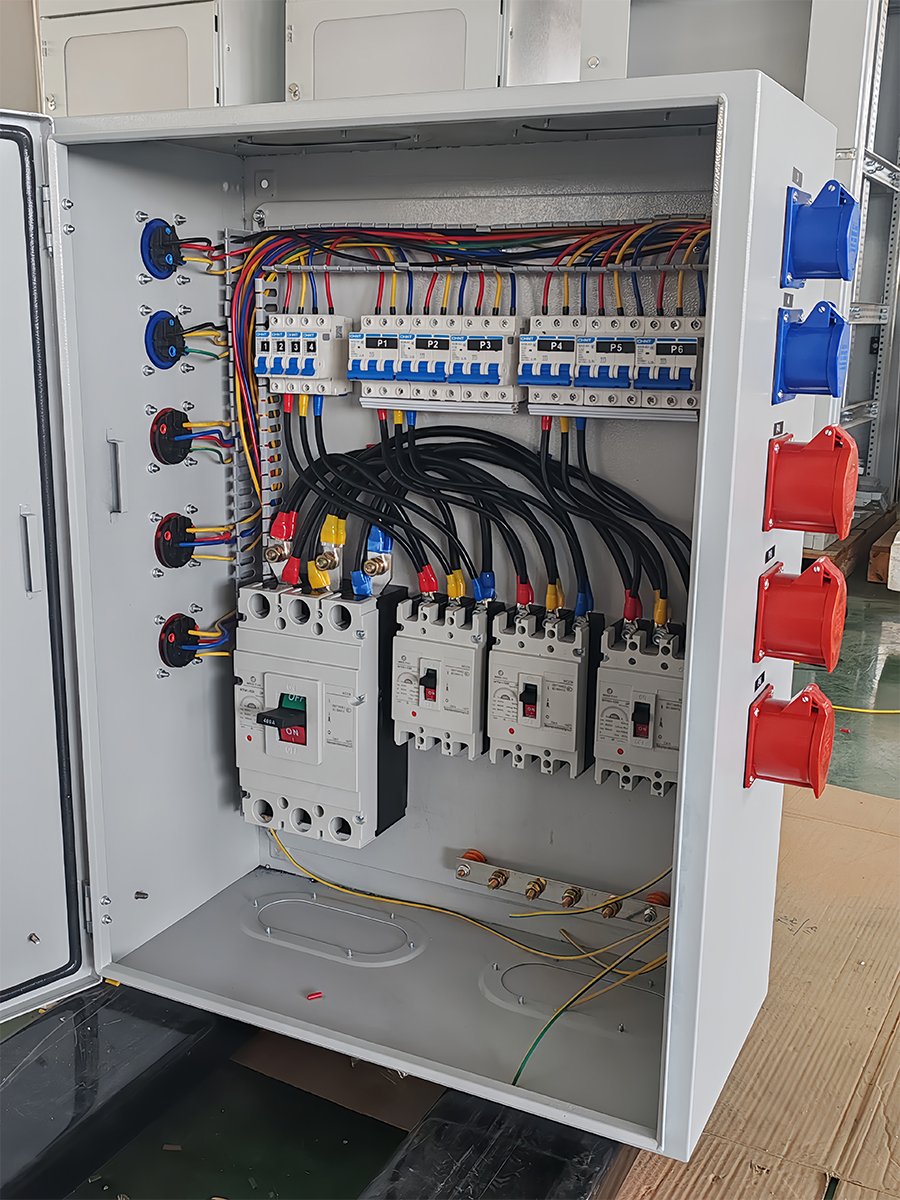

3c16a183fdcdba56f310533eba28cb60

Type	pôle	Dimensions extérieures						Dimensions d'instunllation (mm)			Dimensions de connexion du panneau arrière (mm)
		L	L1	W	H	H1	H2	a	b	∅d	a1	b1	d1	H3	H4
MTM1-63L	3	135	21	76	89.5	72	18	25	117	3.5	25	117	18	52	75
	4			103
MTM1-63M	3			76	99	81	28
	4			103
MTM1-125L	2	150	51	65	87	68	24	…	129	4.5	30	132	22	65	100
	3			92				30
	4			121				…
MTM1-125M,H	2			65	103.5	85	23	…
	3			92				30
	4			121				…
MTM1-250L	2	164	64	75	108	87	24	…	126	5.5	35	144	24	70	110
	3			107				35
	4			142				…
MTM1-250M,H	2			75	124.5	104	24	…
	3			107				35
	4			142				…
MTM1-400M,H	3	257	105	150	153	106	38	44	194	7	48	224	32	48.5	108.5
	4			197				Gauche 44 Droite 50
MTM1-630M,H	3	270	105	182	157	111	43	58	200	7	58	234	40	70	120
	4			240
MTM1-800M,H	3	280	105	210	158	116	42	70	243	7	70	243	48	75	125
	4			280

Type	MTM1-63		MTM1-125			MTM1-250
lnmFrameInm（A）	63		125			250
Courant nominal (A）	10、16、20、25、32、40、50、63		16、20、25、32、40、50、63、80、100、125			100、125、140、160、180、200、225、250
Tension nominale Ue(V)	AC400		AC400	AC400 / AC690	AC400	AC400	AC400 / AC690	AC400
Tension d'isolement nominaleUi(V)	AC800		AC800			AC800
Nombre de pôles	3、4	3、4	2、3、4	2、3、4	2、3、4	2、3、4	2、3、4	2、3、4
IcukA） Court-circuit limite nominal niveau de capacité de rupture	L	M	S	L	M	S	L	M
IcukA） Court-circuit limite nominal capacité de rupture	12	35	12	35	50	12	35	50
Ics（kA） Capacité nominale de rupture de court-circuit	6	22	6	22	35	6	22	35
Limites nominalescircuit court capacité de rupture	4500		3000			2500
Durée de vie de l'opération (cycle)	8500		7000			6500
Distance d'arc (mm）	0、< 50		0、< 50			< 50
Dimensions
Taille de l'installation
